Mua Máy biến dòng điện trong nhà 0,72-40,5kV tùy chỉnh từ Trung Quốc

Comewill, nhà sản xuất và cung cấp thiết bị đo lường và bảo vệ điện đáng tin cậy ở Trung Quốc, cung cấpMáy biến dòng trong nhà (CT) 0,72-40,5kVcho các ứng dụng công nghiệp, thương mại và tiện ích.

Nguyên tắc làm việc

Máy biến dòng trong nhà 0,72-40,5kVhoạt động dựa trên cảm ứng điện từ, chuyển đổi dòng điện sơ cấp cao thành dòng điện thứ cấp thấp hơn, có thể đo được để cho phép đo và bảo vệ chính xác.

Các bước chức năng chính:

1. Cảm ứng điện từ: Dòng điện xoay chiều qua dây dẫn sơ cấp tạo ra từ trường trong lõi sắt, tạo ra một dòng điện tỷ lệ trong cuộn dây thứ cấp (ví dụ: tỷ lệ 1000: 1).

2. Cách ly tín hiệu: Dòng điện thứ cấp (thường là 5A hoặc 1A) được cách ly khỏi mạch sơ cấp cao áp, đảm bảo an toàn cho người và thiết bị.

3. Kiểm soát độ chính xác: Các vật liệu có độ dẫn điện từ cao, chẳng hạn như tấm thép silicon hoặc hợp kim tinh thể nano, giảm thiểu tổn thất trễ, đạt độ chính xác lên tới 0,2 mức (sai số ± 0,2%), phù hợp với tiêu chuẩn IEC 60044-1.

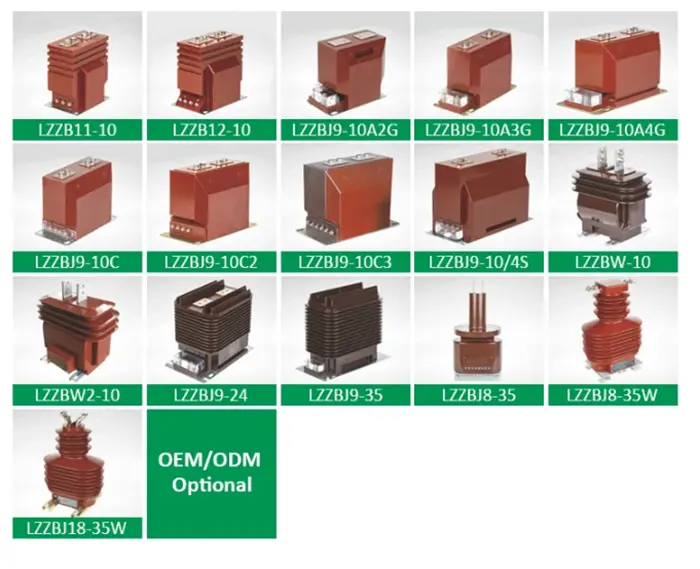

Các loại chính

1. CT điện từ

Tính năng: Lõi sắt có cuộn dây, tiết kiệm chi phí, có độ ổn định cao.

Ứng dụng: Hệ thống phân phối dưới 10kV, ví dụ: đo điện công nghiệp hoặc thương mại.

Thông số Ví dụ: Tỷ số dòng định mức 200/5A, trở kháng tải 2,5 Ω (GB/T 20840.2-2014).

2. CT điện tử

Đặc điểm: Sử dụng các phần tử Hall hoặc cảm biến sợi quang, dải tần rộng (0,1Hz–1 MHz), khả năng chống EMI mạnh.

Ứng dụng: Sản xuất năng lượng mới, hệ thống sức kéo đường sắt tốc độ cao.

3. Cuộn dây Rogowski

Đặc điểm: Thiết kế không lõi, độ tuyến tính cao, thích hợp cho việc đo dòng điện tức thời.

Thông số Ví dụ: Tín hiệu đầu ra 0,333V/kA, sai số tuyến tính <±0,1% (IEEE C57.13-2016).

Kịch bản ứng dụng

Đo điện

Máy đo công nghiệp hoặc thương mại có độ chính xác cao, thường yêu cầu độ chính xác 0,5S (± 0,5%), tuân theo DL/T 725-2013.

Bảo vệ rơle

Bảo vệ quá dòng hoặc vi sai; CT phải đáp ứng các giới hạn lỗi cụ thể (ví dụ: 5P20, sai số 5% ở dòng điện định mức 20×).

Giám sát công nghiệp

Các ứng dụng tần số cao hoặc tốc độ cao (ví dụ: nhà máy thép, lò nung cảm ứng) yêu cầu CT điện tử có đáp ứng tần số >10kHz.

Hướng dẫn lựa chọn và bảo trì

Thông số lựa chọn

Dòng điện định mức: Chọn dòng tải 1,2–1,5× để bảo vệ tối ưu.

Mức độ chính xác: Sử dụng 0,2 cho CT đo lường; 5P/10P cho CT bảo vệ.

Cài đặt và bảo trì

Tránh hở mạch trên thứ cấp: Có thể tạo ra điện áp kV nguy hiểm.

Kiểm tra cách điện: Thường xuyên kiểm tra xem điện trở cách điện củaMáy biến dòng trong nhà 0,72-40,5kVlà ≥1MΩ.

So khớp kịch bản: Chọn loại CT (điện từ, điện tử, Rogowski) dựa trên nhu cầu ứng dụng, độ chính xác, chi phí và độ tin cậy.
