Máy cắt chân không (VCB), một thiết bị quan trọng trong phân phối điện trung thế hiện đại. Chúng tôi khám phá tính chất vật lý cơ bản của quá trình dập tắt hồ quang trong chân không, mổ xẻ các thành phần cốt lõi—từ bộ ngắt chân không đến cơ chế vận hành—và trình bày sự so sánh chi tiết, thực tế với công nghệ SF₆. Bài viết cũng phác thảo các lĩnh vực ứng dụng chính, tiêu chí lựa chọn và phương pháp bảo trì tốt nhất, tất cả đều dựa trên các nguyên tắc kỹ thuật công nghiệp. Là một người chuyên nghiệpNhà sản xuất và nhà cung cấp có trụ sở tại Trung Quốc, Comewillcung cấp các giải pháp VCB chất lượng cao, có thể tùy chỉnh, kết hợp giữa độ tin cậy, tuổi thọ và trách nhiệm với môi trường cho các dự án công nghiệp, thương mại và tiện ích trên toàn thế giới.
cácMáy cắt chân không (VCB)đã trở thành nền tảng của hệ thống phân phối điện trung thế đáng tin cậy, đóng vai trò là thiết bị bảo vệ chính trong các trạm biến áp, nhà máy công nghiệp và cơ sở thương mại. Không giống như các công nghệ cũ dựa vào dầu, không khí hoặc khí SF₆, VCB sử dụng môi trường chân không cao để dập tắt hồ quang hình thành khi các tiếp điểm tách ra khi xảy ra sự cố. Phương pháp này mang lại những lợi thế khác biệt về tốc độ chuyển mạch, độ tin cậy vận hành và an toàn môi trường, khiến nó trở thành lựa chọn ưu tiên cho các ứng dụng từ 3 kV đến 36 kV.
Cơ sở hạ tầng điện hiện đại đòi hỏi thiết bị không chỉ hoạt động trong điều kiện căng thẳng mà còn cần sự can thiệp tối thiểu trong nhiều thập kỷ phục vụ. VCB đáp ứng thách thức này thông qua các cầu dao được làm kín trọn đời và thiết kế cơ khí chắc chắn, giúp giảm đáng kể khoảng thời gian bảo trì so với các loại cầu dao khác.Comewill, với tư cách là một nhà sản xuất giàu kinh nghiệm của Trung Quốc, chuyên sản xuất các VCB được thiết kế để mang lại hiệu suất ổn định trong nhiều điều kiện hoạt động, từ độ ẩm nhiệt đới đến môi trường nhiều bụi công nghiệp.
Bài viết này đưa ra góc nhìn kỹ thuật độc đáo về công nghệ VCB, tập trung vào các nguyên tắc kỹ thuật chi phối hoạt động của nó, các thành phần quan trọng đảm bảo tuổi thọ của nó và các yếu tố thực tế mà các kỹ sư phải xem xét khi lựa chọn và chỉ định các thiết bị này cho các dự án mới hoặc trang bị thêm.
Cốt lõi của mọi VCB đều nằm ở một nguyên tắc vật lý cơ bản: hồ quang điện không có khả năng tự duy trì trong chân không cao. Khi các điểm tiếp xúc của cầu dao bị đứt trong điều kiện có sự cố, dòng điện sẽ cố gắng duy trì đường đi qua hơi kim loại bị ion hóa. Tuy nhiên, do thiết bị ngắt được chân không đến áp suất dưới 10⁻⁴ Pa, nên quãng đường tự do trung bình của các phân tử là rất dài và các hạt có sẵn để ion hóa là rất khan hiếm.
Hồ quang hình thành tồn tại gần như hoàn toàn dưới dạng plasma hơi kim loại từ các bề mặt tiếp xúc. Khi dòng điện tự nhiên đi qua điểm 0 trong chu trình AC, hơi này ngưng tụ gần như ngay lập tức trên các mặt tiếp xúc làm mát và các tấm chắn hồ quang xung quanh. Sự ngưng tụ nhanh chóng này - được gọi làphục hồi điện môi—ngăn chặn hồ quang quay trở lại, loại bỏ lỗi một cách hiệu quả trong vòng nửa chu kỳ. Toàn bộ quy trình diễn ra sạch sẽ, im lặng và tạo ra hiện tượng ăn mòn tiếp xúc ở mức tối thiểu, góp phần mang lại độ bền điện cao cho VCB, thường vượt quá 5.000 hoạt động đầy tải.
Điều quan trọng là thiết kế của bộ ngắt chân không đảm bảo rằng hồ quang vẫn tập trung và khuếch tán, tránh các điểm nóng có thể làm hỏng vỏ gốm. Việc sử dụng các dạng hình học tiếp xúc cụ thể, chẳng hạn như các tiếp điểm từ trường hướng trục hoặc hướng tâm, sẽ kiểm soát thêm chuyển động của hồ quang và đảm bảo độ mòn đều, nhờ đó kéo dài tuổi thọ chức năng của bộ ngắt. Nguyên lý tắt hồ quang này là điều khiến VCB đặc biệt phù hợp cho các nhiệm vụ chuyển mạch thường xuyên, chẳng hạn như khởi động động cơ hoặc chuyển mạch tụ điện, nơi các công nghệ khác sẽ xuống cấp nhanh hơn.
Đối với các ứng dụng điện áp trung bình, việc lựa chọn giữa công nghệ chân không và SF₆ là một quyết định kỹ thuật phổ biến. Cả hai đều là những công nghệ trưởng thành, nhưng đặc điểm của chúng phù hợp khác nhau với các ưu tiên của dự án. Bảng dưới đây cung cấp sự so sánh ban đầu, chi tiết dựa trên các yếu tố hoạt động và môi trường mà không dựa vào dữ liệu của nhà cung cấp bên ngoài.
| tham số | Máy cắt chân không (VCB) | Bộ ngắt mạch SF6 |
|---|---|---|
| Phương tiện gián đoạn | Chân không (cường độ điện môi ~10⁷ V/m) | Khí SF₆ ở áp suất (thường là 5–7 bar) |
| Lớp điện áp điển hình | 3 kV – 36 kV (điện áp trung thế sơ cấp) | 3 kV – 800 kV+ (bao gồm MV đến EHV) |
| Tác động môi trường | Không phát thải; không có hiệu ứng nhà kính | GWP cao (23.500x CO₂); yêu cầu xử lý và tái chế nghiêm ngặt |
| Liên hệ Xói mòn & Cuộc sống | Xói mòn thấp; tuổi thọ điện lên tới 30 lỗi hoàn toàn hoặc hơn 5.000 thao tác chuyển mạch | Xói mòn vừa phải; sản phẩm phân hủy khí cần được quản lý |
| Chế độ bảo trì | Tối thiểu; những kẻ làm gián đoạn bị phong ấn suốt đời; chỉ bôi trơn cơ chế | Kiểm tra mật độ khí định kỳ; giám sát độ ẩm và sản phẩm phụ |
| Cơ chế vận hành | Thiết bị truyền động bằng lò xo hoặc từ tính – yêu cầu năng lượng thấp | Lò xo, thủy lực hoặc khí nén – thường có năng lượng cao hơn |
| Điểm mạnh điển hình | Chuyển đổi thường xuyên, bảo trì thấp, thân thiện với môi trường | Tuyệt vời cho việc lắp đặt điện áp cao, nhỏ gọn, khả năng dòng điện sự cố cao |
Sự so sánh này cho thấy VCB đặc biệt mạnh trong các ứng dụng yêu cầu trách nhiệm về môi trường, hoạt động thường xuyên và chi phí vòng đời thấp. Đối với các công ty điện lực và người dùng công nghiệp đang tìm kiếm giải pháp bền vững, hiệu suất cao cho mạng trung thế, VCB mang đến một lựa chọn công nghệ hấp dẫn.Comewillsản xuất các VCB tận dụng những lợi thế vốn có này, cung cấp nhiều loại sản phẩm từ 12kV đến 40,5kV cho cả mục đích sử dụng trong nhà và ngoài trời.

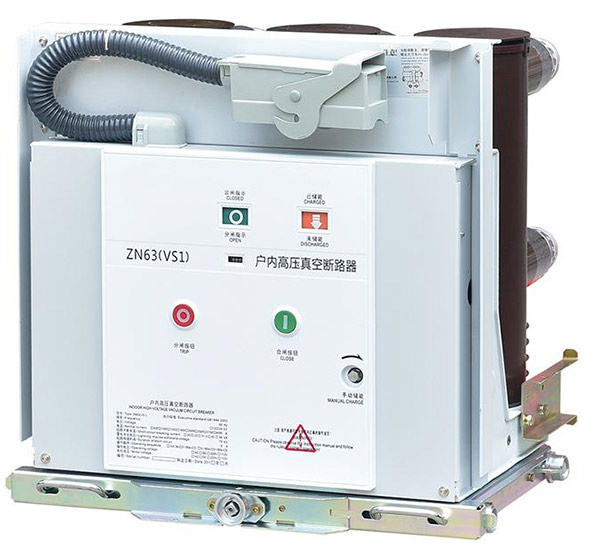

VCB là tập hợp các bộ phận được thiết kế chính xác, mỗi bộ phận đóng một vai trò quan trọng trong việc đảm bảo hoạt động đáng tin cậy. Hai bộ phận quan trọng nhất là bộ ngắt chân không và cơ chế vận hành.
Bộ ngắt chân không là một xi lanh gốm kín có chứa các tiếp điểm cố định và chuyển động. Vật liệu gốm (thường là alumina) mang lại khả năng cách điện và độ bền cơ học tuyệt vời. Bên trong, một ống thổi kim loại kết nối tiếp điểm chuyển động với thanh vận hành bên ngoài, duy trì độ kín chân không trong khi cho phép chuyển động dọc trục. Một hệ thống che chắn phức tạp bao quanh các điểm tiếp xúc để ngưng tụ hơi kim loại và ngăn không cho hơi kim loại lắng đọng trên bề mặt gốm bên trong, bảo toàn tính nguyên vẹn của lớp cách nhiệt trong suốt vòng đời của thiết bị. Vật liệu tiếp xúc, điển hình là hợp kim đồng-crom, được chọn vì khả năng chống hàn và khả năng duy trì dòng điện cắt thấp, điều này rất quan trọng đối với việc chuyển tải cảm ứng.
Cơ cấu vận hành cung cấp động lực để đóng mở các tiếp điểm một cách chính xác, nhanh chóng. Cơ cấu vận hành bằng lò xo là loại cơ cấu phổ biến nhất ở VCB do độ tin cậy và tính độc lập của chúng với các nguồn điện bên ngoài trong quá trình cắt. Năng lượng được lưu trữ trong một lò xo đóng (thông qua hệ thống sạc bằng tay hoặc bằng động cơ) và được giải phóng khi nhận được tín hiệu ngắt. Thiết kế tích trữ năng lượng này đảm bảo rằng cầu dao mở với tốc độ và lực ổn định, bất kể điện áp điều khiển. Các lựa chọn khác bao gồm bộ truyền động từ tính, sử dụng nam châm vĩnh cửu và cuộn dây để chốt, mang lại thiết kế cơ học đơn giản hơn với ít bộ phận chuyển động hơn. VCB của Comewill được trang bị các cơ chế mạnh mẽ như dòng CT, được thiết kế cho hàng nghìn hoạt động với mức điều chỉnh tối thiểu.
VCB được phân loại theo môi trường lắp đặt và nhu cầu hoạt động cụ thể. Hai loại chính là:
Các lĩnh vực ứng dụng chính bao gồm:
Với danh mục đầu tư rộng khắp,Comewillcung cấp VCB cho cả ứng dụng trong nhà và ngoài trời, cung cấp khả năng tùy chỉnh để đáp ứng các yêu cầu cụ thể của khách hàng và tiêu chuẩn dự án.
Việc lựa chọn VCB phù hợp cho một dự án cụ thể đòi hỏi phải đánh giá kỹ lưỡng cả về thông số hệ thống và điều kiện hoạt động. Các tiêu chí sau đây là cơ sở cho một quyết định mua sắm đúng đắn:
Bằng cách đánh giá cẩn thận các tiêu chí này, các kỹ sư và nhóm mua sắm có thể chỉ định một VCB không chỉ đáp ứng các yêu cầu kỹ thuật trước mắt mà còn mang lại độ tin cậy lâu dài và hiệu quả về chi phí.Comewillcung cấp hỗ trợ kỹ thuật chi tiết để giúp khách hàng định hướng các lựa chọn này, cung cấp các sản phẩm tuân thủ các tiêu chuẩn quốc tế chính.
Ưu điểm chính nằm ở khả năng dập tắt hồ quang gần như ngay lập tức sau khi dòng điện bằng 0 trong chân không, giúp phục hồi điện môi nhanh chóng. Điều này dẫn đến thời gian hồ quang rất ngắn, giảm xói mòn tiếp điểm và bảo trì tối thiểu, khiến nó có độ tin cậy cao đối với các hệ thống điện áp trung thế.
VCB được thiết kế chủ yếu cho các ứng dụng trung thế, bao phủ phạm vi từ khoảng 3 kV đến 36 kV. Điều này khiến chúng trở thành lựa chọn tiêu chuẩn cho mạng lưới phân phối và hệ thống điện công nghiệp.
VCB có lợi thế đáng kể về môi trường vì chúng sử dụng chân không làm môi trường gián đoạn, không gây hiệu ứng khí nhà kính. Ngược lại, khí SF₆ có Tiềm năng làm nóng lên toàn cầu (GWP) rất cao và yêu cầu xử lý cẩn thận cũng như quy trình tái chế khi hết vòng đời.
Hai thành phần quan trọng nhất là bộ ngắt chân không (tiếp điểm kín) và cơ chế vận hành. Vật liệu tiếp xúc và tấm chắn của bộ ngắt quyết định tuổi thọ điện, trong khi thiết kế của cơ cấu và chất lượng vật liệu quyết định độ bền cơ học.
Có, VCB đặc biệt phù hợp cho các nhiệm vụ chuyển mạch thường xuyên, chẳng hạn như khởi động động cơ, chuyển mạch tụ điện và điều khiển lò hồ quang. Thiết kế chắc chắn và độ ăn mòn tiếp xúc thấp cho phép thực hiện nhiều hoạt động an toàn.
VCB yêu cầu bảo trì rất tối thiểu. Các nhiệm vụ chính bao gồm kiểm tra định kỳ cơ cấu vận hành để bôi trơn thích hợp, kiểm tra các chỉ báo cơ học và kiểm tra trực quan bộ ngắt xem có bất kỳ dấu hiệu hư hỏng nào không. Bản thân các thiết bị ngắt được niêm phong trọn đời và không cần phải nạp gas hoặc thay thế tiếp điểm trong điều kiện sử dụng bình thường.
