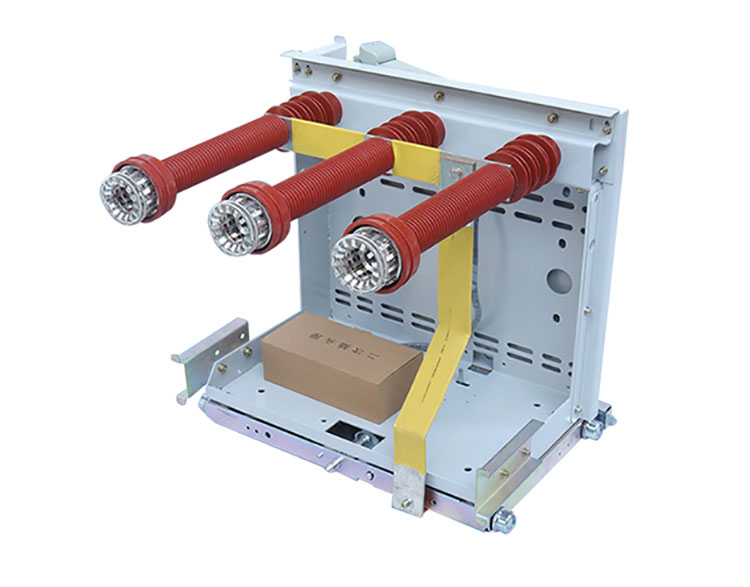

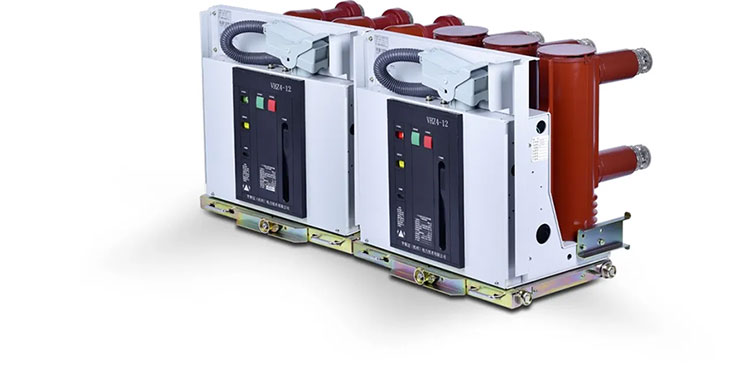

Comewill, nhà sản xuất và nhà cung cấp Trung Quốc, cung cấp chất lượngMáy cắt chân không ngoài trời, làm gián đoạn dòng điện sự cố bằng cách sử dụng buồng dập hồ quang chân không và cơ cấu vận hành lò xo hoặc điện từ. Với cấu trúc nhỏ gọn, khả năng ngắt hồ quang nhanh và khả năng thích ứng mạnh mẽ với môi trường, những máy cắt này được lắp đặt rộng rãi trong các mạng điện ngoài trời với điện áp định mức thường từ 5kV đến 40,5kV.
Máy cắt chân không ngoài trời được thiết kế để lắp đặt trong môi trường phân phối điện ngoài trời. Nó sử dụng bộ ngắt chân không làm môi trường dập tắt hồ quang và hoạt động thông qua cơ chế lò xo hoặc điện từ để đóng và mở mạch điện.
Khi xảy ra lỗi, các tiếp điểm bên trong buồng chân không sẽ tách ra và tạo thành hồ quang điện. Do môi trường có độ chân không cao nên hồ quang bị dập tắt nhanh chóng và dòng điện được ngắt một cách an toàn. Những máy cắt này thường được sử dụng trong các trạm biến áp ngoài trời, hệ thống phân phối gắn trên cột và cơ sở hạ tầng lưới điện.
Sự vận hành của mộtMáy cắt chân không ngoài trờichủ yếu bao gồm hai phần: bộ ngắt chân không và cơ chế vận hành.
Gián đoạn hồ quang chân không
Khi cầu dao mở ra, một vòng cung hình thành giữa các tiếp điểm tách biệt. Trong buồng chân không, hồ quang tiêu tan nhanh chóng vì hầu như không có hạt khí nào duy trì nó.
Cơ chế lưu trữ năng lượng
Cơ cấu lò xo lưu trữ năng lượng cơ học và giải phóng nó trong quá trình hoạt động, khiến các tiếp điểm chuyển động nhanh và làm gián đoạn dòng điện.
Thời gian hoạt động nhanh
Thời gian mở điển hình là ≤45 ms, cho phép cầu dao cách ly các sự cố trước khi hư hỏng thiết bị lan rộng ra toàn hệ thống.
Một nhà máy chuyên nghiệp ở Trung Quốc sản xuất thiết bị Máy cắt chân không ngoài trời thường tuân theo các chỉ số kỹ thuật tiêu chuẩn được sử dụng trong mạng lưới phân phối.
Điện áp định mức
Các mức phổ biến bao gồm 12kV, 24kV và 40,5kV.
Xếp hạng hiện tại
Dòng điện định mức thông thường nằm trong khoảng từ 630A đến 1600A, tùy thuộc vào công suất hệ thống.
Dòng điện cắt ngắn mạch
Hầu hết các máy cắt đều hỗ trợ công suất ngắt từ 20kA đến 31,5kA.
Điều kiện môi trường
Thiết bị ngoài trời thường hoạt động trong khoảng từ -40°C đến +40°C và được thiết kế với khả năng chống ô nhiễm cho môi trường bị ô nhiễm.
Cuộc sống cơ khí
Tuổi thọ cơ học của nhiều máy cắt đạt tới 10.000 lần hoạt động trở lên.
Việc lắp đặt đúng cách giúp đảm bảo Máy cắt chân không ngoài trời hoạt động ổn định tại hiện trường.
Cấu trúc lắp đặt
Cầu dao được cố định trên khung thép hoặc kết cấu cột chuyên dụng, thường được lắp đặt ở độ cao từ 4m trở lên.
Lắp ráp thành phần
Các thành phần được lắp đặt tuần tự: khung kết cấu → bộ cách điện sau → bộ ngắt chân không → kết nối thanh cái.
Kết nối điện
Khoảng cách dòng đầu ra và khoảng cách cực phải tuân theo tiêu chuẩn thiết kế và các kết nối đầu cuối phải được bảo vệ bằng mỡ chống ăn mòn.
1. Dập tắt hồ quang nhanh
Công nghệ ngắt chân không cho phép triệt tiêu hồ quang nhanh chóng và giảm nguy cơ hư hỏng thiết bị.
2. Thiết kế tương thích với môi trường
Không cần dầu cách điện hoặc khí SF6, giúp tránh rò rỉ hoặc phát thải.
3. Yêu cầu bảo trì thấp
Buồng chân không kín giúp giảm mài mòn các điểm tiếp xúc bên trong và giảm thiểu việc bảo trì định kỳ.
4. Cấu trúc nhỏ gọn và nhẹ
So với máy cắt dầu truyền thống, cấu trúc nhỏ hơn và dễ vận chuyển và lắp đặt hơn.
5. Thích ứng với điều kiện ngoài trời
Vật liệu cách nhiệt tổng hợp như cao su silicon hoặc nhựa epoxy giúp chống lại sự phóng điện ô nhiễm, bức xạ cực tím và thay đổi nhiệt độ.
