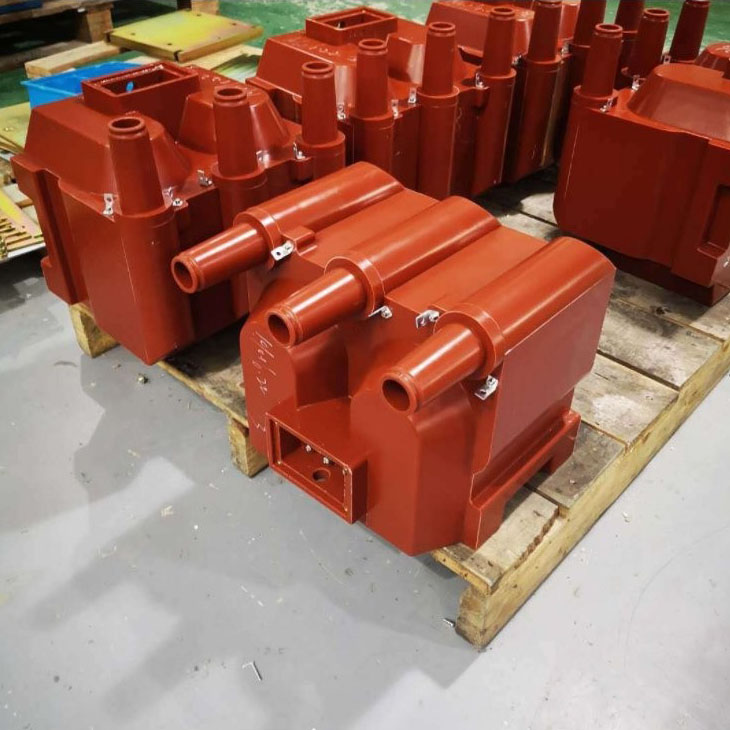

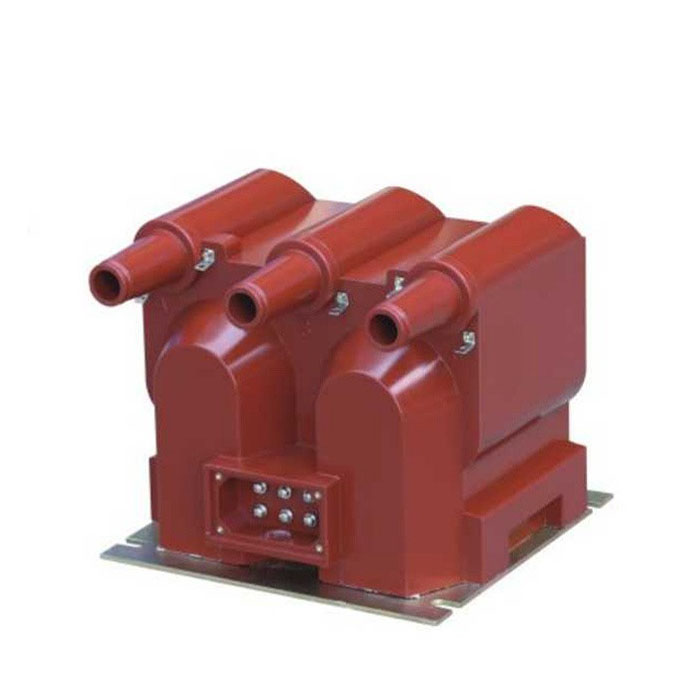

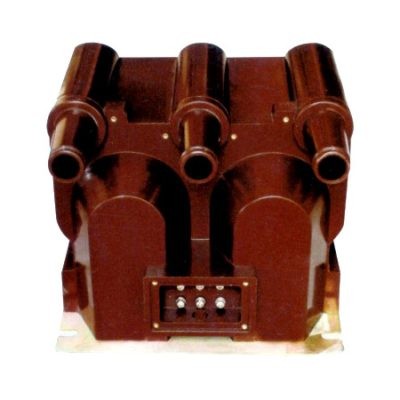

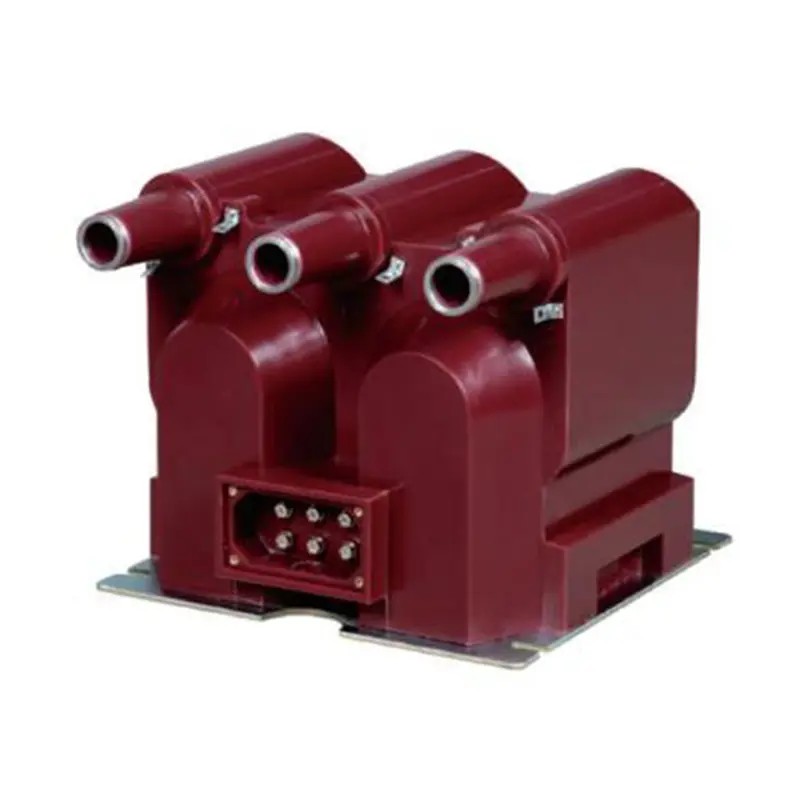

Máy biến điện áp JSZV12-10R

Là nhà sản xuất chuyên nghiệp tại Trung Quốc, Comewill muốn cung cấp cho bạn Máy biến điện áp JSZV12-10R chất lượng cao. Ngoài khả năng thích ứng về cấu trúc, máy biến áp còn vượt trội về độ an toàn và liên tục khi vận hành. Đặc điểm nổi bật là thiết kế cầu chì có thể thay thế nóng—cuộn dây sơ cấp của pha A, B và C được tích hợp cầu chì bảo vệ ngắn mạch có thể thay thế qua cực thứ cấp mà không làm gián đoạn hoạt động của hệ thống.

Máy biến điện áp JSZV12-10R là gì?

JSZV12-10R được thiết kế để thích ứng với các điều kiện khác nhau tại chỗ. Nó hỗ trợ cấu hình dây loại "V" ba pha tiêu chuẩn và có thể tháo rời thuận tiện thành hai bộ phận một pha độc lập, mang lại sự linh hoạt cho việc lắp đặt và thiết kế hệ thống.

Các ứng dụng và đặc điểm cốt lõi

Máy biến điện áp JSZV12-10R được thiết kế nhằm mục đích đáp ứng nhu cầu khắt khe của hệ thống điện trong nhà 10kV, kết hợp độ chính xác của phép đo với độ tin cậy vận hành.
1.Chức năng đầu ra thứ cấp kép:
Đầu ra 100V: Được thiết kế để đo điện áp và đo năng lượng có độ chính xác cao.
Đầu ra 220V: Đóng vai trò là nguồn điện phụ trợ đáng tin cậy cho các cơ cấu điều khiển, giảm nhu cầu sử dụng thêm các bộ phận nguồn.
2. Cách nhiệt và độ bền cao:
Được bịt kín hoàn toàn bằng nhựa epoxy cao cấp, mang lại khả năng chống ẩm, độ bền cách nhiệt vượt trội và bảo vệ chống lão hóa — lý tưởng cho môi trường trong nhà phức tạp hoặc có độ ẩm cao.
Được chế tạo bằng lõi thép tấm silicon cán nguội chất lượng cao để đảm bảo tổn thất thấp và hiệu suất ổn định.
3. Bảo vệ an toàn toàn diện:

Cầu chì tích hợp trên tất cả các cuộn dây sơ cấp giúp bảo vệ ngắn mạch chắc chắn.
Việc thay thế cầu chì rất đơn giản và không cần tắt hệ thống, đảm bảo thời gian hoạt động tối đa.

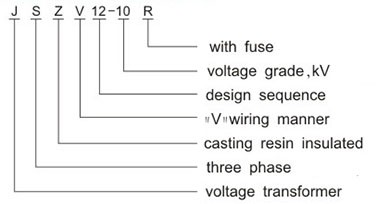

Chỉ định loại

Điều kiện hoạt động của JSZV12-10R

Để đảm bảo độ ổn định và độ tin cậy lâu dài, Máy biến điện áp JSZV12-10R được thiết kế để hoạt động trong các thông số môi trường sau. Là một nhà máy chuyên nghiệp có chuyên môn sản xuất chuyên sâu, Comewill cũng có thể cung cấp các giải pháp điều chỉnh tùy chỉnh cho các điều kiện không chuẩn.

Phạm vi nhiệt độ: -5°C đến +40°C
Độ cao: 1000m (có sẵn giải pháp tùy chỉnh để lắp đặt ở độ cao)
Độ ẩm tương đối: ≤ 80%
Môi trường xung quanh: Không có khí ăn mòn, hơi hoặc bụi dẫn điện (ví dụ: bột carbon hoặc kim loại)
Rung và Tác động: Vị trí lắp đặt không được chịu rung động mạnh hoặc va đập cơ học.

Dữ liệu kỹ thuật

Mẫu 1: thông số kỹ thuật của máy biến áp dùng để đo lường

Mẫu 2: kỹ thuật máy biến điện áp dùng cho máy cắt điện vận hành

Lưu ý: Đối với nguồn điện vận hành máy cắt, điện áp chịu đựng không được vượt quá 15%

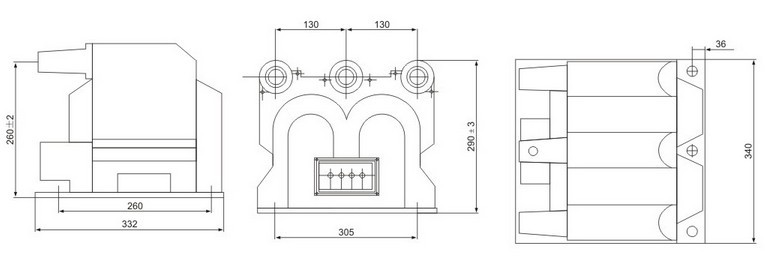

Phác thảo và kích thước

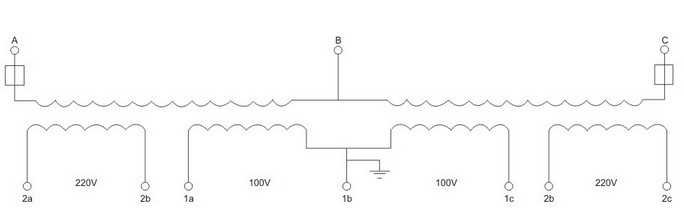

Sơ đồ nguyên lý
