A Máy biến điện áplà một công nghệ máy biến áp dụng cụ quan trọng được sử dụng để giảm điện áp sơ cấp cao xuống điện áp thứ cấp tỷ lệ thích hợp cho việc đo lường, đo sáng, bảo vệ và điều khiển. Không giống như máy biến áp điện được thiết kế để truyền năng lượng giữa các mạng điện, máy biến áp đo lường được thiết kế để cung cấp tín hiệu chính xác đến đồng hồ đo, rơle, thiết bị giám sát và hệ thống điều khiển. Việc lựa chọn chính xác phụ thuộc vào điện áp hệ thống sơ cấp, điện áp thứ cấp, tần số, yêu cầu về độ chính xác, tải trọng, cách điện, bố trí pha, cấu hình cuộn dây, vị trí lắp đặt, mức độ tiếp xúc với môi trường và chức năng đo lường hoặc bảo vệ dự kiến. Các công nghệ điện từ, điện dung và điện tử cung cấp các cách tiếp cận khác nhau để thu được tín hiệu điện áp tỷ lệ. Thiết kế trong nhà và ngoài trời cũng giải quyết các điều kiện môi trường khác nhau. Do đó, một đánh giá kỹ thuật hoàn chỉnh cần xem xét hiệu suất điện, cách điện, kết cấu, phụ kiện, bảo vệ, lắp đặt và bảo trì như một hệ thống phối hợp.
Mục lục
Nhấp vào bất kỳ chủ đề nào để chuyển trực tiếp đến phần đó.
- 1. Tại sao đo điện áp lại quan trọng trong hệ thống điện?
- 2. Máy biến điện áp dụng cụ hoạt động như thế nào?
- 3. Các loại và cấu hình chính là gì?
- 4. Độ chính xác và gánh nặng ảnh hưởng đến việc lựa chọn như thế nào?
- 5. Tại sao cách nhiệt và cách điện lại cần thiết?
- 6. Ứng dụng bảo vệ và đo lường khác nhau như thế nào?
- 7. Sự khác biệt giữa thiết kế điện từ và điện dung là gì?
- 8. Thiết kế trong nhà và ngoài trời giải quyết các điều kiện khác nhau như thế nào?
- 9. Ứng dụng một pha và ba pha khác nhau như thế nào?
- 10. Cầu chì, nối đất thứ cấp và an toàn nên được xem xét như thế nào?
- 11. Ứng dụng nào sử dụng thiết bị đo điện áp?
- 12. Những sai lầm lựa chọn phổ biến nào nên tránh?
- 13. Một bản đặc tả kỹ thuật chuyên nghiệp nên bao gồm những gì?
- 14. Câu hỏi thường gặp
Tại sao đo điện áp lại quan trọng trong hệ thống điện?
Mạng điện không thể được điều khiển an toàn và chính xác nếu không có thông tin đáng tin cậy về điện áp. Người vận hành, rơle bảo vệ, đồng hồ đo, hệ thống tự động hóa và thiết bị giám sát đều phụ thuộc vào các tín hiệu đo lường thể hiện tình trạng của mạch điện sơ cấp.
Việc kết nối trực tiếp các đồng hồ đo thông thường hoặc thiết bị điều khiển điện áp thấp với mạch điện áp trung bình hoặc cao áp sẽ không thực tế và tiềm ẩn nguy hiểm. Máy biến áp đo lường giải quyết vấn đề này bằng cách tạo ra tín hiệu thứ cấp tỷ lệ đại diện cho điện áp sơ cấp đồng thời cung cấp sự phân tách điện giữa mạch điện áp cao và mạch đo thứ cấp.
Sự tách biệt này có một số lợi ích thực tế. Thiết bị đo có thể được thiết kế xung quanh điện áp thứ cấp được tiêu chuẩn hóa thay vì tiếp xúc trực tiếp với hệ thống sơ cấp. Rơle bảo vệ có thể xử lý tín hiệu có thể quản lý được. Máy đo năng lượng có thể thực hiện chức năng đo lường của chúng. Người vận hành có thể lấy thông tin về mạng điện mà không cần đưa điện áp sơ cấp trực tiếp vào bảng điều khiển.
Cung cấp tín hiệu điện áp tỷ lệ cho đồng hồ đo và thiết bị giám sát.
Cung cấp thông tin điện áp cho rơle bảo vệ để đánh giá các điều kiện hệ thống bất thường.
Tách mạch đo thứ cấp khỏi mạng sơ cấp điện áp cao.
Cung cấp tín hiệu điện có thể hỗ trợ tự động hóa, logic chuyển mạch, đồng bộ hóa và các chức năng điều khiển khác.
Thông tin điện áp đặc biệt quan trọng trong các hệ thống có điều kiện điện thay đổi liên tục. Các trạm biến áp, hệ thống phân phối công nghiệp, máy biến áp, mạng lưới năng lượng tái tạo và hệ thống tiện ích phức tạp đều yêu cầu thông tin đáng tin cậy về điện áp hệ thống.
Đo lường cũng hỗ trợ khắc phục sự cố. Nếu tín hiệu thứ cấp quan sát được thay đổi bất ngờ, các kỹ sư có thể điều tra xem nguyên nhân có liên quan đến hệ thống sơ cấp, máy biến áp dụng cụ, hệ thống dây điện, mạch bảo vệ hay bộ phận khác của chuỗi đo lường hay không.
Do đó, một chuỗi đo lường đáng tin cậy bắt đầu bằng một máy biến áp dụng cụ được lựa chọn phù hợp. Độ chính xác, cách điện, cấu hình kết nối, gánh nặng thứ cấp, điều kiện môi trường và yêu cầu bảo vệ đều cần được xem xét cùng nhau.
Máy biến điện áp dụng cụ hoạt động như thế nào?
Một máy biến điện áp dụng cụ điện từ hoạt động thông qua cảm ứng điện từ. Cuộn dây sơ cấp được nối với mạch điện áp cao, trong khi cuộn dây thứ cấp cung cấp điện áp thấp hơn tương ứng cho thiết bị đo lường hoặc bảo vệ được kết nối.
Mối quan hệ cơ bản được xác định bằng tỉ số giữa vòng dây sơ cấp và vòng dây thứ cấp. Khi cuộn sơ cấp được cấp điện, từ thông được hình thành trong lõi. Thông lượng này tạo ra một điện áp trong cuộn thứ cấp tương ứng với điện áp sơ cấp trong phạm vi hoạt động được thiết kế của máy biến áp.
Cuộn sơ cấp
Cuộn dây sơ cấp nối với mạch điện áp cao. Do đó, hệ thống cách nhiệt của nó được thiết kế để chịu được các ứng suất điện liên quan đến mạng sơ cấp.
Tùy thuộc vào cấu trúc sản phẩm, cuộn sơ cấp có thể có cấu trúc vật lý khác nhau. Một số thiết kế sử dụng cách bố trí cuộn dây thông thường, trong khi một số thiết kế khác tích hợp cuộn dây vào một cấu trúc cách điện được bọc kín.
Cuộn dây thứ cấp
Cuộn dây thứ cấp cung cấp tín hiệu điện áp giảm cho đồng hồ đo, rơle và các thiết bị khác. Đầu ra của nó được thiết kế để duy trì tỷ lệ thuận với điện áp sơ cấp trong các điều kiện điện được chỉ định.
lõi từ
Lõi cung cấp đường dẫn từ cần thiết cho cảm ứng điện từ. Cấu trúc lõi và đặc tính từ tính ảnh hưởng đến độ chính xác, hành vi kích thích, tổn thất và khả năng cung cấp tín hiệu thứ cấp ổn định của máy biến áp.
Hệ thống cách nhiệt
Hệ thống cách điện tách cuộn sơ cấp điện áp cao khỏi cuộn thứ cấp, vỏ và cấu trúc xung quanh. Tùy thuộc vào thiết kế sản phẩm, điều này có thể liên quan đến cách điện khô, đúc nhựa epoxy, cách điện bằng dầu, cách điện bằng khí hoặc các bố trí điện môi khác.
| Thành phần | Chức năng chính | Cân nhắc thiết kế chính |
|---|---|---|
| Cuộn sơ cấp | Kết nối với mạch điện áp cao | Yêu cầu về điện áp và cách điện sơ cấp |
| Cuộn dây thứ cấp | Cung cấp tín hiệu đo giảm | Điện áp thứ cấp, độ chính xác, gánh nặng |
| lõi từ | Cung cấp đường dẫn từ tính | Vật liệu cốt lõi và đặc tính kích thích |
| Hệ thống cách nhiệt | Duy trì sự cách ly điện | Căng thẳng điện áp, môi trường, ổn định cơ học |
| Bao vây hoặc nhà ở | Cung cấp bảo vệ cơ học và môi trường | Vị trí lắp đặt và điều kiện tiếp xúc |
Chất lượng tín hiệu phụ
Tín hiệu thứ cấp hữu ích phải thể hiện chính xác điện áp sơ cấp trong khi thiết bị được kết nối tiêu thụ tải được chỉ định. Nếu mạch đo đặt gánh nặng quá lớn lên cuộn thứ cấp thì tỷ số điện áp và độ chính xác có thể bị ảnh hưởng.
Đây là lý do tại sao máy biến áp, hệ thống dây điện, thiết bị đầu cuối, đồng hồ đo, rơle và các thiết bị thứ cấp khác phải được đánh giá là một mạch.
Nguyên lý làm việc có thể đơn giản về mặt khái niệm, nhưng để đạt được độ chính xác ổn định trong điều kiện vận hành thực tế đòi hỏi phải thiết kế cẩn thận lõi, cuộn dây, cách điện, kết nối và kết cấu cơ khí.
Các loại và cấu hình chính là gì?
Máy biến điện áp dụng cụ có thể được phân loại theo cách lắp đặt, bố trí pha, cấu hình cuộn dây, công nghệ cách điện và nguyên lý hoạt động. Các danh mục này giúp các kỹ sư thu hẹp lựa chọn theo yêu cầu hệ thống.
Cấu hình trong nhà
Dàn lạnh được thiết kế để lắp đặt bên trong thiết bị đóng cắt, trạm biến áp, phòng điện hoặc các môi trường được bảo vệ khác. Thiết kế vỏ và cách nhiệt của chúng có thể được tối ưu hóa xung quanh môi trường trong nhà được kiểm soát.
Thiết kế đúc bằng nhựa epoxy rất phổ biến trong các ứng dụng trung thế nhỏ gọn trong nhà vì lớp cách điện rắn có thể tạo ra một cấu trúc kín trong khi vẫn giữ cho tổ hợp vật lý tương đối nhỏ gọn.

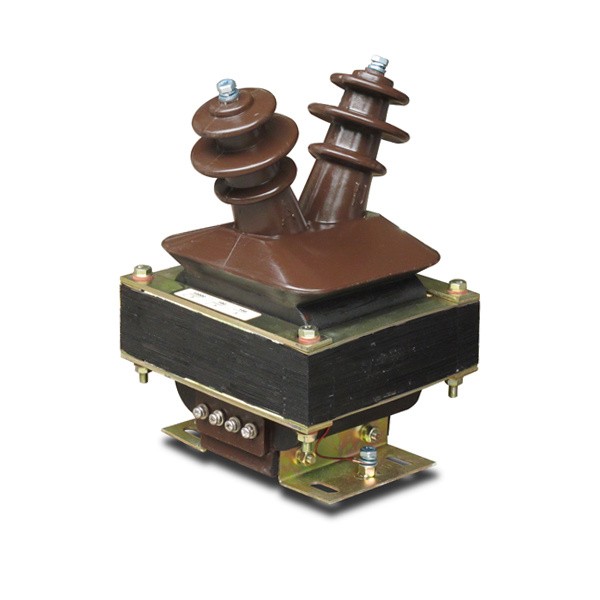

Cấu hình ngoài trời
Dàn nóng phải tiếp xúc trực tiếp với mưa, độ ẩm, thay đổi nhiệt độ, ánh nắng, bụi, ô nhiễm và các điều kiện môi trường khác. Do đó, việc bố trí nhà ở và cách nhiệt của họ cần phải giải quyết được dịch vụ ngoài trời.
Cấu hình một pha
Thiết kế một pha thường được sử dụng trong đó mỗi pha được đo riêng biệt hoặc khi ứng dụng yêu cầu bố trí phép đo pha-đất hoặc pha-pha xác định.
Cấu hình ba pha
Bố trí ba pha có thể cung cấp phép đo điện áp phối hợp cho mạng điện ba pha. Kết nối chính xác phụ thuộc vào cấu hình trung tính của hệ thống và chức năng bảo vệ hoặc đo sáng.
Cấu hình hai cuộn dây và ba cuộn dây
Thiết kế hai cuộn dây gồm một cuộn sơ cấp và một cuộn thứ cấp. Thiết kế ba cuộn dây bổ sung thêm một cuộn dây thứ cấp phụ trợ có thể hỗ trợ chức năng bảo vệ riêng biệt hoặc chức năng liên quan đến nối đất, tùy thuộc vào sơ đồ điện.
Hệ thống loại khô và nhựa đúc
Hệ thống loại khô sử dụng cách điện rắn hoặc khô không có chất điện môi lỏng. Cấu trúc đúc bằng nhựa epoxy có thể bao bọc hoàn toàn các thành phần đã chọn, mang lại sự ổn định cơ học cũng như khả năng chống ẩm và nhiễm bẩn.
Thiết kế ngâm dầu
Cấu hình ngâm trong dầu sử dụng dầu cách điện như một phần của hệ thống điện môi và nhiệt. Những thiết kế này yêu cầu các quy trình xây dựng bể chứa, làm kín, quản lý dầu và bảo trì phù hợp.
Cấu hình bơm hơi hoặc cách nhiệt bằng khí
Thiết kế cách điện bằng khí có thể được sử dụng khi hệ thống điện môi kèm theo thích hợp. Lựa chọn của họ nên bao gồm việc xem xét độ kín của vỏ bọc, tính chất khí, quản lý áp suất, quy trình dịch vụ và các yêu cầu về môi trường.
Công nghệ điện dung và điện tử
Không phải mọi hệ thống đo điện áp đều dựa vào máy biến điện từ thông thường. Máy biến điện áp điện dung sử dụng bộ chia điện dung kết hợp với phần điện từ, trong khi cảm biến điện áp điện tử sử dụng phương pháp cảm biến và chuyển đổi tín hiệu để tạo ra đầu ra điện tỷ lệ.
| Phân loại | Tùy chọn điển hình | Tiêu điểm lựa chọn |
|---|---|---|
| Cài đặt | Trong nhà, ngoài trời | Thiết kế bao vây và tiếp xúc với môi trường |
| Giai đoạn | Một pha, ba pha | Sơ đồ đo lường và cấu hình mạng |
| Quanh co | Hai cuộn dây, ba cuộn dây | Đo sáng, bảo vệ, chức năng phụ trợ |
| cách nhiệt | Khô, nhựa đúc, dầu, gas | Cấp điện áp, môi trường, bảo trì |
| Nguyên tắc làm việc | Điện từ, điện dung, điện tử | Cấp điện áp, độ chính xác, kiến trúc hệ thống |
Việc lựa chọn nên bắt đầu với các yêu cầu về ứng dụng và mạng chứ không chỉ đơn giản là danh mục sản phẩm. Các cấu hình khác nhau có thể đáp ứng các chức năng đo lường tương tự trong khi cung cấp các đặc tính lắp đặt và bảo trì khác nhau.
Độ chính xác và gánh nặng ảnh hưởng đến việc lựa chọn như thế nào?
Độ chính xác là một trong những cân nhắc kỹ thuật quan trọng nhất vì tín hiệu thứ cấp có thể được sử dụng để đo năng lượng, giám sát hệ thống, bảo vệ, điều khiển hoặc một số chức năng cùng một lúc.
Lớp chính xác
Lớp chính xác mô tả sai số đo cho phép trong các điều kiện xác định. Các ứng dụng khác nhau có thể có yêu cầu về độ chính xác khác nhau.
Các mạch đo được sử dụng để đo sáng có thể yêu cầu độ chính xác chặt chẽ hơn so với các ứng dụng mà máy biến áp chủ yếu cung cấp tín hiệu bảo vệ. Do đó, lớp chính xác phụ thuộc vào những gì mạch thứ cấp cần thực hiện.
Gánh nặng định mức
Gánh nặng đề cập đến tải kết nối với cuộn dây thứ cấp. Điều này bao gồm đồng hồ đo, đầu vào rơle, bộ chuyển đổi, hệ thống dây điện, khối đầu cuối và các thiết bị được kết nối khác.
Nếu tải thực tế của mạch thứ cấp khác biệt đáng kể so với các điều kiện mà máy biến áp được chỉ định thì độ chính xác và hoạt động đầu ra có thể thay đổi.
Độ chính xác của tỷ lệ
Tỷ lệ chuyển đổi cần phải duy trì trong dung sai được chỉ định. Sự không phù hợp giữa tỷ lệ dự kiến và tỷ lệ thực tế có thể ảnh hưởng đến cả giá trị đo và quyết định bảo vệ.
Độ lệch pha
Trong các hệ thống đo lường liên quan đến tính toán công suất, mối quan hệ pha rất quan trọng. Các lỗi nhỏ trong độ lệch pha có thể ảnh hưởng đến độ chính xác của các phép tính thu được từ tín hiệu điện áp và dòng điện.
| tham số | Nó mô tả những gì | Tại sao nó quan trọng |
|---|---|---|
| Lớp chính xác | Độ chính xác của phép đo trong điều kiện xác định | Xác định sự phù hợp để đo sáng hoặc bảo vệ |
| Gánh nặng định mức | Tải mạch thứ cấp | Ảnh hưởng đến điện áp thứ cấp và độ chính xác |
| Tỷ lệ chuyển đổi | Mối quan hệ điện áp sơ cấp và thứ cấp | Đảm bảo phép đo thể hiện chính xác hệ thống chính |
| Độ lệch pha | Quan hệ góc giữa điện áp sơ cấp và thứ cấp | Có thể ảnh hưởng đến tính toán nguồn điện và bảo vệ |
Yêu cầu đo sáng và bảo vệ
Các ứng dụng định hướng đo lường thường tập trung vào việc duy trì đầu ra tỷ lệ chính xác trong phạm vi hoạt động liên quan. Các ứng dụng hướng đến bảo vệ có thể tập trung nhiều hơn vào hoạt động của máy biến áp trong điều kiện hệ thống bất thường và khả năng tín hiệu thứ cấp hỗ trợ hoạt động của rơle.
Sự khác biệt này phải được phản ánh trong thông số kỹ thuật. Một sản phẩm chỉ được chọn theo điện áp danh định có thể không phù hợp nếu độ chính xác và đặc tính tải của nó không phù hợp với mạch được kết nối.
Tại sao cách nhiệt và cách điện lại cần thiết?
Cách ly điện là một trong những lý do chính khiến máy biến điện áp dụng cụ được sử dụng. Mạch sơ cấp có thể hoạt động ở điện áp cao hơn nhiều so với phạm vi hoạt động an toàn của các thiết bị đo lường và điều khiển thông thường, do đó hệ thống cách điện phải tạo ra sự tách biệt đáng tin cậy giữa mạch sơ cấp và thứ cấp.
Cách ly sơ cấp đến thứ cấp
Hệ thống cách điện cần chịu được ứng suất điện liên quan đến điện áp sơ cấp danh định và các điều kiện nhất thời xác định. Thiết kế bao gồm vật liệu cách điện, chiều dài đường rò, khe hở, bố trí cuộn dây, vỏ bọc, đầu nối và hình dạng vỏ bọc.
Vật liệu cách nhiệt rắn
Thiết kế bằng nhựa đúc có thể bao bọc các cuộn dây và các bộ phận điện khác. Cách tiếp cận này có thể cung cấp một cấu trúc nhỏ gọn và ổn định về mặt cơ học đồng thời giảm sự tiếp xúc trực tiếp của bề mặt cách nhiệt bên trong với độ ẩm hoặc ô nhiễm.
Cách nhiệt dầu
Dầu cung cấp cả đặc tính cách điện và truyền nhiệt. Các thiết kế chứa đầy dầu cần được ngăn chặn và bịt kín thích hợp để duy trì môi trường bên trong như dự định.
Cách nhiệt khí
Các tổ hợp cách điện bằng khí sử dụng môi trường điện môi kèm theo. Vỏ bọc phải duy trì tính toàn vẹn và quy trình bảo trì phải tính đến môi trường điện môi và áp suất của thiết bị hoặc bố trí bịt kín.
Đường rò và khe hở
Khe hở đề cập đến khoảng cách ngắn nhất trong không khí giữa các bộ phận dẫn điện, trong khi đường rò liên quan đến khoảng cách dọc theo bề mặt cách điện. Cả hai đều quan trọng trong việc thiết kế các thiết bị trung thế và cao áp.
Ô nhiễm môi trường có thể làm tăng tầm quan trọng của khoảng cách đường rò vì sự nhiễm bẩn trên bề mặt cách điện có thể tạo ra đường dẫn cho dòng điện rò rỉ.
Vật liệu cách nhiệt phải chịu được ứng suất điện quy định mà không bị đánh thủng.
Hệ thống cách nhiệt phải duy trì chức năng của nó trong điều kiện độ ẩm, ô nhiễm và nhiệt độ dự kiến.
Cuộn dây và lớp cách điện cần được duy trì ổn định trong quá trình vận chuyển, lắp đặt và vận hành bình thường.
Mạch đo điện áp thấp phải được tách biệt hoàn toàn khỏi mạng sơ cấp.
Do đó, vật liệu cách nhiệt không phải là một sự lựa chọn vật liệu duy nhất. Nó là một hệ thống kỹ thuật hoàn chỉnh bao gồm hình học, vật liệu, chất lượng sản xuất, tiếp xúc với môi trường và phối hợp điện.
Đối với người mua, điều này có nghĩa là mô tả cách nhiệt phải cụ thể. Các thuật ngữ như loại khô, nhựa đúc, ngâm trong dầu hoặc cách điện bằng khí cung cấp điểm khởi đầu nhưng thông số kỹ thuật cũng phải giải thích cấp điện áp dự định và điều kiện lắp đặt.
Ứng dụng bảo vệ và đo lường khác nhau như thế nào?
Mạch điện áp sơ cấp giống nhau có thể cung cấp tín hiệu cho cả hệ thống đo lường và hệ thống bảo vệ, nhưng yêu cầu của hai chức năng này không giống nhau.
Ứng dụng đo lường
Hệ thống đo lường cần có điện áp tỷ lệ ổn định để đồng hồ đo và thiết bị giám sát có thể thể hiện chính xác hệ thống sơ cấp. Do đó, độ chính xác trong phạm vi hoạt động bình thường là đặc biệt quan trọng.
Các ứng dụng có thể bao gồm đồng hồ đo điện áp, đồng hồ đo năng lượng, thiết bị đo chất lượng điện, hệ thống giám sát và các thiết bị giám sát khác.
Ứng dụng bảo vệ
Rơle bảo vệ sử dụng tín hiệu điện để xác định các tình trạng bất thường. Thông tin điện áp có thể góp phần gây ra tình trạng thiếu điện áp, quá điện áp, định hướng, khoảng cách, đồng bộ hóa hoặc các chức năng bảo vệ khác tùy thuộc vào kiến trúc mạng.
Máy biến áp phải cung cấp tín hiệu thích hợp trong các điều kiện liên quan đến sơ đồ bảo vệ.
Ứng dụng kết hợp
Một số hệ thống sử dụng cuộn dây thứ cấp riêng biệt cho các chức năng khác nhau. Một cuộn dây có thể hỗ trợ đo lường trong khi cuộn dây khác được giao nhiệm vụ bảo vệ.
Sự sắp xếp này có thể giúp tách biệt các yêu cầu của các mạch khác nhau và giảm sự tương tác giữa tải đo và đầu vào bảo vệ.
| Ứng dụng | Chức năng phụ điển hình | Ưu tiên thiết kế chính |
|---|---|---|
| Đo điện áp | Điện áp tỷ lệ chính xác | Độ chính xác và gánh nặng được chỉ định |
| Đo năng lượng | Tín hiệu điện áp để tính toán điện | Độ chính xác của tỷ lệ và hiệu suất pha |
| Bảo vệ rơle | Điện áp đầu vào cho logic lỗi | Hiệu suất bảo vệ và hành vi thứ cấp phù hợp |
| Hệ thống điều khiển | Phản hồi điện áp hoặc đồng bộ hóa | Tín hiệu ổn định và được chia tỷ lệ chính xác |
| Giám sát | Dữ liệu tình trạng hệ thống | Chất lượng tín hiệu đáng tin cậy và tích hợp |
Cuộn dây thứ cấp phụ trợ
Các sản phẩm ba cuộn dây có thể cung cấp thêm đầu ra thứ cấp cho các ứng dụng chuyên dụng. Mục đích chính xác phụ thuộc vào cấu hình hệ thống và sơ đồ bảo vệ.
Đây là một lý do tại sao bản vẽ kỹ thuật có giá trị. Một sơ đồ cuộn dây hoàn chỉnh tiết lộ nhiều thông tin hữu ích hơn một tuyên bố chung chung rằng sản phẩm có nhiều đầu ra.
Thiết kế mạch thứ cấp
Mạch kết nối nên được xem xét toàn bộ. Các đường cáp dài, khối đầu cuối, đồng hồ đo, rơle, bộ chuyển đổi và các thiết bị khác đều góp phần tạo ra tải thứ cấp thực tế và hoạt động của tín hiệu.
Sự khác biệt giữa thiết kế điện từ và điện dung là gì?
Các công nghệ đo điện áp khác nhau giải quyết cùng một vấn đề cơ bản theo những cách khác nhau. Hiểu nguyên tắc hoạt động của chúng giúp các kỹ sư kết hợp thiết bị với mạng và ứng dụng.
Công nghệ điện từ
Thiết kế điện từ thông thường sử dụng cuộn dây sơ cấp và thứ cấp được ghép nối thông qua lõi từ tính. Nó quen thuộc, được thiết lập tốt và phù hợp với nhiều ứng dụng bảo vệ và đo lường điện áp trung thế.
Lựa chọn của nó liên quan đến điện áp sơ cấp, điện áp thứ cấp, tần số, độ chính xác, tải, cách điện và cấu hình cuộn dây.
Công nghệ biến điện áp điện dung
Máy biến điện áp điện dung sử dụng bộ chia điện dung để giảm điện áp sơ cấp trước khi bộ phận biến áp điện từ xử lý tín hiệu. Kiến trúc này có thể hữu ích ở mức điện áp cao hơn và cũng có thể hỗ trợ một số ứng dụng liên quan đến truyền thông nhất định tùy thuộc vào cấu trúc của nó.
Các thành phần điện dung tạo thành một phần của mạng phân chia điện áp tổng thể, vì vậy cách điện, hoạt động tần số, bù và kết nối hệ thống cần phải được xem xét cẩn thận.
Cảm biến điện áp điện tử
Máy biến điện áp hoặc cảm biến điện tử có thể sử dụng các bộ phận cảm biến và bộ chuyển đổi điện tử để tạo ra đầu ra tỷ lệ. Những công nghệ này có thể hỗ trợ kiến trúc hệ thống nhỏ gọn và tích hợp với các hệ thống giám sát hoặc bảo vệ kỹ thuật số.
Giao diện đầu ra, yêu cầu về nguồn điện, giao thức tín hiệu, độ chính xác, giới hạn môi trường và khả năng tương thích với hệ thống hạ nguồn cần phải được xác định rõ ràng.
| Công nghệ | Nguyên tắc cơ bản | Cân nhắc lựa chọn điển hình |
|---|---|---|
| Điện từ | Cuộn dây sơ cấp và thứ cấp có khớp nối từ | Tỷ lệ, độ chính xác, tải trọng, cách nhiệt, thiết kế lõi |
| điện dung | Phân chia điện áp điện dung với chuyển đổi máy biến áp | Cấp điện áp, hành vi tần số, bù, tích hợp hệ thống |
| điện tử | Cảm biến và chuyển đổi tín hiệu điện tử | Loại đầu ra, điện tử, truyền thông, độ chính xác, giới hạn môi trường |
Tại sao lựa chọn công nghệ lại quan trọng
Công nghệ phù hợp phụ thuộc vào mạng chứ không phải tùy chọn chung. Ứng dụng thiết bị đóng cắt trung thế nhỏ gọn trong nhà có thể có các yêu cầu khác với trạm biến áp cao áp ngoài trời.
Không gian, mức độ tiếp xúc với môi trường, yêu cầu cách nhiệt, chiến lược bảo trì, độ chính xác của phép đo, kiến trúc truyền thông và chức năng bảo vệ dự kiến đều ảnh hưởng đến công nghệ phù hợp.
Thiết kế trong nhà và ngoài trời giải quyết các điều kiện khác nhau như thế nào?
Môi trường lắp đặt ảnh hưởng đến vỏ bọc, lớp cách nhiệt, bảo vệ bề mặt, thiết bị đầu cuối, lớp bịt kín, cấu trúc cơ khí và phương pháp bảo trì.
Phòng điện trong nhà
Thiết bị trong nhà thường được hưởng lợi từ nhiệt độ và độ ẩm được kiểm soát so với lắp đặt ngoài trời. Điều này có thể cho phép thiết kế lớp cách nhiệt và vỏ bọc nhỏ gọn, miễn là bản thân căn phòng đó duy trì được các điều kiện môi trường phù hợp.
Thiết bị trung thế trong nhà cũng có thể cần được lắp bên trong các ngăn thiết bị đóng cắt được tiêu chuẩn hóa. Do đó, kích thước nhỏ gọn, cách bố trí lắp đặt, khả năng tiếp cận cáp và hướng đầu cuối trở nên quan trọng.
Trạm biến áp ngoài trời
Thiết bị ngoài trời phải chịu được sự tiếp xúc với thời tiết. Mưa, độ ẩm, bức xạ cực tím, ô nhiễm, bụi, gió và chu kỳ nhiệt độ đều có thể ảnh hưởng đến thiết bị.
Vật liệu vỏ, lớp bịt kín, nhà kho, khoảng cách đường dây, xử lý bề mặt và thiết kế đầu cuối phải phản ánh các điều kiện đó.
Ô nhiễm và ô nhiễm
Các khu công nghiệp và khu vực ven biển có thể có tình trạng ô nhiễm nghiêm trọng hơn đáng kể so với môi trường trong nhà sạch sẽ.
Bề mặt cách nhiệt cần duy trì hiệu suất thích hợp khi tiếp xúc với độ ẩm và ô nhiễm. Do đó, việc bố trí vật lý của chất cách điện và nhà kho bảo vệ có thể rất quan trọng.
Sự thay đổi nhiệt độ
Thiết bị ngoài trời có thể trải qua những thay đổi nhiệt độ đáng kể hàng ngày và theo mùa. Những thay đổi này có thể tạo ra sự giãn nở và co lại cơ học cũng như rủi ro ngưng tụ.
| Tình trạng | Hiệu ứng tiềm năng | Phản hồi thiết kế |
|---|---|---|
| Độ ẩm | Ứng suất ngưng tụ và cách điện | Thiết kế vỏ bọc và chống ngưng tụ phù hợp |
| Cơn mưa | Tiếp xúc với độ ẩm | Niêm phong, vỏ bọc và bảo vệ thiết bị đầu cuối phù hợp |
| Sự ô nhiễm | Đường ô nhiễm và rò rỉ bề mặt | Bố trí đường dây và cách nhiệt thích hợp |
| tiếp xúc với tia cực tím | Lão hóa vật liệu | Vật liệu ngoài trời phù hợp và xử lý bề mặt |
| Chu kỳ nhiệt độ | Ngưng tụ và ứng suất cơ học | Lựa chọn vật liệu và đánh giá môi trường |
Vị trí lắp đặt bên trong thiết bị đóng cắt
Khi lắp đặt bên trong cụm thiết bị đóng cắt trung thế, máy biến áp phải vừa với ngăn chứa có sẵn trong khi vẫn duy trì các khe hở và kết nối cần thiết.
Các tuyến cáp, thiết bị đầu cuối chính, hệ thống dây điện thứ cấp, lối vào kiểm tra và thiết bị lân cận cần được xem xét trong giai đoạn thiết kế bảng điều khiển.
Ứng dụng một pha và ba pha khác nhau như thế nào?
Bố trí pha là một phần quan trọng trong thiết kế hệ thống vì máy biến áp phải phù hợp với cách đo điện áp trong mạng điện.
Đo một pha
Các thiết bị một pha có thể được sử dụng để đo từng pha hoặc điện áp pha-đất hoặc pha-pha xác định tùy thuộc vào sơ đồ nối dây.
Sự sắp xếp này phổ biến khi yêu cầu đo các pha riêng biệt hoặc khi thiết kế bảo vệ sử dụng điện áp tham chiếu cụ thể.
Đo ba pha
Hệ thống ba pha yêu cầu đo phối hợp điện áp ba pha. Cấu hình máy biến áp phụ thuộc vào việc hệ thống được nối đất, không nối đất hay sử dụng cách bố trí trung tính khác.
Do đó, sơ đồ kết nối rất cần thiết vì hai hệ thống có định mức điện áp giống nhau có thể yêu cầu nối dây máy biến áp khác nhau.
Sắp xếp cuộn dây
Thiết kế cuộn dây đôi cung cấp một mạch thứ cấp chính. Thiết kế ba cuộn dây có thêm một cuộn dây thứ cấp khác có thể được gán cho một chức năng riêng biệt.
Cuộn dây bổ sung có thể hữu ích khi mạch đo sáng và bảo vệ cần đầu ra riêng biệt.
Sơ đồ kết nối
Các cách sắp xếp khả thi có thể bao gồm phép đo từng pha, phép đo pha-đất, cách sắp xếp liên quan đến đồng bằng mở hoặc các cấu hình dành riêng cho hệ thống khác. Sơ đồ chính xác phụ thuộc vào mạng điện.
Hữu ích khi phải đo hoặc theo dõi điện áp pha riêng lẻ được xác định.
Thích hợp để đo điện áp phối hợp trong mạng điện ba pha.
Cung cấp một mạch sơ cấp và một mạch thứ cấp cho chức năng đo lường hoặc điều khiển dự kiến.
Thêm đầu ra thứ cấp phụ trợ để bảo vệ độc lập hoặc mạch chuyên dụng.
Tại sao sơ đồ nối dây lại quan trọng
Chỉ riêng tên sản phẩm không phải lúc nào cũng có thể truyền tải được cấu hình pha và cuộn dây hoàn chỉnh. Sơ đồ nối dây cho biết đầu cuối nào thuộc về mỗi cuộn dây và cách máy biến áp kết nối với hệ thống bên ngoài.
Điều này đặc biệt quan trọng đối với các cài đặt tùy chỉnh trong đó mạch thứ cấp được kết nối với một số thiết bị khác nhau.
Cầu chì, nối đất thứ cấp và an toàn nên được xem xét như thế nào?
Máy biến điện áp dụng cụ được kết nối trực tiếp với mạch điện áp cao, do đó việc bảo vệ và nối dây thứ cấp của chúng đòi hỏi phải có kỹ thuật cẩn thận.
Cầu chì sơ cấp
Một số cấu hình máy biến áp bao gồm cầu chì điện áp cao hoặc được lắp đặt cầu chì bảo vệ bên ngoài. Mục đích của chúng là hạn chế hậu quả của các sự cố bên trong và bảo vệ hệ thống điện xung quanh theo sơ đồ bảo vệ đã thiết kế.
Xếp hạng và phối hợp cầu chì phải phù hợp với máy biến áp và mạng thay vì được chọn độc lập.
Nối đất thứ cấp
Mạch thứ cấp thường sử dụng cách bố trí nối đất xác định để thiết lập một tham chiếu đã biết và giảm rủi ro liên quan đến việc truyền điện thế thứ cấp sang sơ cấp một cách ngẫu nhiên.
Phương pháp nối đất chính xác phải tuân theo thiết kế máy biến áp, quy tắc điện, triết lý bảo vệ và các yêu cầu lắp đặt cục bộ.
Nhận dạng thiết bị đầu cuối
Thiết bị đầu cuối sơ cấp và thứ cấp phải được xác định rõ ràng. Đấu dây không đúng có thể ảnh hưởng đến cực tính của phép đo, chức năng bảo vệ và sự an toàn của nhân viên làm việc trên mạch thứ cấp.
An toàn kết nối
Các mạch thứ cấp phải được định tuyến và bảo vệ để chúng không bị hư hỏng do rung, cạnh sắc, nhiệt, độ ẩm hoặc nhiễu cơ học.
Cách ly bảo trì
Nhân viên bảo trì cần có quy trình được xác định rõ ràng để cách ly thiết bị sơ cấp liên quan và chứng minh các điều kiện liên quan trước khi làm việc trên mạch thứ cấp hoặc thiết bị xung quanh.
- Xác nhận bảo vệ chính:Kiểm tra việc bố trí cầu chì hoặc thiết bị bảo vệ được xác định cho máy biến áp.
- Kiểm tra nối đất thứ cấp:Thực hiện theo sự sắp xếp nối đất và liên kết đã được phê duyệt.
- Xác định mọi thiết bị đầu cuối:Nối dây với sơ đồ và bảng tên máy biến áp đã được phê duyệt.
- Bảo vệ hệ thống dây điện thứ cấp:Giữ dây cáp tránh xa các mối nguy hiểm cơ học và môi trường.
- Thực hiện quy trình cách ly:Việc bảo trì chỉ nên được thực hiện theo quy trình an toàn điện đã xác định.
Do đó, an toàn là trách nhiệm của hệ thống. Việc xây dựng, lắp đặt, bảo vệ, nối đất, tài liệu và quy trình vận hành sản phẩm đều phải hỗ trợ lẫn nhau.
Ứng dụng nào sử dụng thiết bị đo điện áp?
Đo điện áp là cần thiết ở nhiều nơi trong cơ sở hạ tầng điện hiện đại. Cấu hình máy biến áp chính xác phụ thuộc vào điện áp mạng, môi trường vật lý, yêu cầu về độ chính xác, sơ đồ bảo vệ và loại thiết bị được kết nối.
Hỗ trợ đo điện áp, bảo vệ, điều khiển, đo sáng và giám sát trên các mạch vào và ra.
Cung cấp tín hiệu điện áp cho động cơ, máy biến áp, bộ cấp nguồn, hệ thống bảo vệ và giám sát điện.
Hỗ trợ giám sát và bảo vệ điện áp trong các mạng năng lượng mặt trời, gió và các mạng liên quan đến thế hệ khác.
Cung cấp tín hiệu đo lường cho hệ thống phân phối điện trung thế phục vụ các cơ sở lớn.
Phù hợp với các tổ hợp trung thế nơi việc đo lường và bảo vệ rơle cần tín hiệu điện áp được điều khiển.
Cung cấp thông tin điện áp tỷ lệ để theo dõi, điều khiển, đồng bộ hóa và tự động hóa hệ thống điện.
Ứng dụng trạm biến áp
Các trạm biến áp thường xuyên yêu cầu tín hiệu điện áp cho rơle bảo vệ, đo lường, hệ thống điều khiển và giám sát người vận hành. Do đó, máy biến áp có thể trở thành giao diện quan trọng giữa mạng chính và phòng điều khiển.
Cơ sở công nghiệp
Các cơ sở công nghiệp lớn có thể có một số máy cấp điện trung thế phục vụ động cơ, máy biến áp, thiết bị xử lý và bảng phân phối. Đo điện áp hỗ trợ cả chức năng giám sát và bảo vệ thường xuyên.
Hệ thống năng lượng tái tạo
Việc lắp đặt năng lượng mặt trời và gió sử dụng hệ thống thu thập và biến đổi điện trong đó phép đo điện áp có thể hỗ trợ bảo vệ, giám sát, đồng bộ hóa và điều khiển mạng.
Ứng dụng thiết bị chuyển mạch
Thiết kế nhựa đúc nhỏ gọn có thể được tích hợp vào các cụm thiết bị đóng cắt trong nhà, nơi cần phải cân bằng không gian, cách điện, khả năng chống ô nhiễm và khả năng tiếp cận hệ thống dây điện.
Tòa nhà thương mại
Các cơ sở thương mại lớn có thể sử dụng nguồn điện trung áp đầu vào và hệ thống phân phối nội bộ. Đo điện áp của thiết bị có thể cung cấp thông tin cho hệ thống bảo vệ và quản lý năng lượng trong khi vẫn duy trì sự tách biệt cần thiết với mạch sơ cấp.
Trong tất cả các ứng dụng này, máy biến áp phải được chọn phù hợp với mạng điện thực tế hơn là xung quanh danh mục sản phẩm chung.
Những sai lầm lựa chọn phổ biến nào nên tránh?
Nhiều vấn đề về đo lường bắt đầu trong giai đoạn đặc tả. Máy biến áp có thể có điện áp sơ cấp danh định chính xác nhưng vẫn không phù hợp do tỷ lệ thứ cấp, tải trọng, độ chính xác, cách điện, cách bố trí cuộn dây hoặc môi trường lắp đặt không phù hợp với dự án.
- Chỉ chọn theo điện áp sơ cấp:Điện áp thứ cấp, độ chính xác, gánh nặng, cách sắp xếp pha và cách điện cũng rất quan trọng.
- Bỏ qua gánh nặng thứ cấp:Đồng hồ đo, rơle, hệ thống dây điện và thiết bị đầu cuối cùng tải mạch thứ cấp.
- Sử dụng cấu hình cuộn dây sai:Bảo vệ và đo sáng có thể yêu cầu các mạch thứ cấp riêng biệt.
- Bỏ qua hệ trung hòa:Việc bố trí nối đất và pha ảnh hưởng đến kết nối máy biến áp phù hợp.
- Yêu cầu kết hợp trong nhà và ngoài trời:Bảo vệ môi trường cần phải phù hợp với vị trí lắp đặt.
- Phối hợp cầu chì nhìn ra:Bảo vệ sơ cấp phải được phối hợp với máy biến áp và mạng điện.
- Bỏ qua chiều dài dây:Cáp thứ cấp đóng góp vào tổng tải trọng và cần được đưa vào tính toán.
- Lựa chọn không có sơ đồ:Chỉ mô tả sản phẩm có thể không tiết lộ được cách sắp xếp pha và cuộn dây hoàn chỉnh.
Bài toán chỉ về tỷ lệ
Hai sản phẩm có thể có cùng tỷ lệ sơ cấp và thứ cấp danh nghĩa nhưng độ chính xác, tải trọng, cách điện, kích thước vật lý hoặc cách bố trí kết nối khác nhau.
Tỷ lệ là cần thiết, nhưng nó không đủ để so sánh kỹ thuật hoàn chỉnh.
Vấn đề “sản phẩm giống nhau ở mọi nơi”
Ứng dụng thiết bị đóng cắt trong nhà và trạm biến áp ngoài trời có các yêu cầu về môi trường khác nhau đáng kể. Sử dụng một cấu hình chung mà không đánh giá điều kiện địa điểm có thể tạo ra những rủi ro có thể tránh được.
Sự cố mạch thứ cấp không hoàn chỉnh
Các kỹ sư đôi khi chỉ định máy biến áp mà không xác định đầy đủ các công tơ hạ lưu và rơle bảo vệ. Điều này có thể gây khó khăn cho việc xác minh gánh nặng thực tế và các điều kiện chính xác.
Vấn đề tài liệu
Tài liệu kỹ thuật phải nêu rõ các đầu nối cuộn dây, các tỷ số, sơ đồ đấu nối, loại cách điện, cách bố trí lắp đặt và các điều kiện định mức. Tài liệu không đầy đủ có thể gây khó khăn cho việc cài đặt và vận hành một cách không cần thiết.
Một bản đặc tả kỹ thuật chuyên nghiệp nên bao gồm những gì?
Thông số kỹ thuật chuyên nghiệp phải cung cấp đủ thông tin để các kỹ sư điện, nhóm mua sắm, nhà sản xuất, người lắp đặt, nhân viên vận hành và nhân viên bảo trì hiểu chính xác cấu hình máy biến áp nào được yêu cầu.
| Khu vực đặc điểm kỹ thuật | Thông tin để xác định | Tại sao nó quan trọng |
|---|---|---|
| Hệ thống sơ cấp | Điện áp danh định, tần số, sắp xếp pha | Xác định môi trường hoạt động điện |
| Hệ thống thứ cấp | Bố trí điện áp thứ cấp và cuộn dây | Phù hợp với đồng hồ đo, rơle và mạch điều khiển |
| Sự chính xác | Cấp chính xác và điều kiện vận hành áp dụng | Xác nhận sự phù hợp để đo lường hoặc bảo vệ |
| Gánh nặng | Tải thứ cấp định mức và tải kết nối | Hỗ trợ đầu ra thứ cấp chính xác |
| cách nhiệt | Hệ thống khô, nhựa đúc, dầu, khí đốt hoặc hệ thống khác | Phù hợp với yêu cầu về điện áp và môi trường |
| Cài đặt | Trong nhà hoặc ngoài trời, kích thước lắp đặt, hướng thiết bị đầu cuối | Đảm bảo khả năng tương thích vật lý |
| Sự bảo vệ | Bố trí cầu chì, nối đất, kết nối rơle | Hỗ trợ vận hành hệ thống an toàn |
| Sự thi công | Vỏ, vỏ, cuộn dây, lõi, đầu nối | Cung cấp mô tả sản phẩm đầy đủ |
| Kiểm tra | Xác minh hiệu suất thường xuyên và có thể áp dụng | Hỗ trợ chất lượng và nghiệm thu vận hành |
Bắt đầu với mạng điện
Thông số kỹ thuật trước tiên phải xác định hệ thống điện chính. Điều này bao gồm điện áp, tần số, cấu hình pha, bố trí nối đất và điểm đo dự kiến.
Xác định mọi đầu ra thứ cấp
Mỗi cuộn dây thứ cấp phải có mục đích xác định. Cuộn dây đo lường và cuộn dây bảo vệ không được coi là giống hệt nhau chỉ vì cả hai đều tạo ra điện áp thấp.
Xác định gánh nặng kết nối
Thông số kỹ thuật phải xác định đồng hồ đo, rơle, bộ chuyển đổi, thiết bị điều khiển, khối đầu cuối và chiều dài cáp gần đúng. Tải kết nối hoàn chỉnh xác định tình trạng tải thực tế của cuộn thứ cấp.
Xác định các yêu cầu về cách nhiệt và môi trường
Vị trí lắp đặt phải được nêu rõ ràng. Các hệ thống trong nhà và ngoài trời có thể yêu cầu các đặc tính cách nhiệt, vỏ bọc, xử lý bề mặt và môi trường khác nhau.
Xác định kích thước vật lý
Kích thước lắp đặt, vị trí đầu cuối, lỗ cố định, chiều cao, chiều rộng và chiều sâu tổng thể có thể trở nên quan trọng khi máy biến áp được lắp đặt bên trong ngăn thiết bị đóng cắt.
Xác định sơ đồ nối dây và kết nối
Sơ đồ điều khiển phải xác định được các cực sơ cấp, cực thứ cấp, mối quan hệ cuộn dây, điểm nối đất và bố trí bảo vệ bên ngoài.
Xác định kiểm tra và thử nghiệm
Việc thử nghiệm phải tương ứng với loại máy biến áp và yêu cầu của dự án. Kiểm tra định kỳ có thể bao gồm hiệu suất điện, kiểm tra liên quan đến cách điện, mối quan hệ cuộn dây và xác minh chức năng.
Xác nhận điện áp sơ cấp, điện áp thứ cấp, tần số, cách sắp xếp pha, hệ thống nối đất, độ chính xác và gánh nặng.
Xác nhận kích thước, vị trí lắp đặt, hướng đầu cuối, cách bố trí vỏ và quyền truy cập dịch vụ.
Xác nhận các điều kiện tiếp xúc, độ ẩm, ô nhiễm, nhiệt độ, độ cao và ăn mòn trong nhà hoặc ngoài trời.
Xác nhận cầu chì sơ cấp, nối đất thứ cấp, kết nối rơle và triết lý bảo vệ dự kiến.
Quy trình lựa chọn thực tế
- Xác định mạng chính:Xác định điện áp, tần số, cấu hình pha, bố trí nối đất và vị trí đo.
- Xác định các yêu cầu phụ:Chỉ định điện áp thứ cấp, số lượng cuộn dây và mục đích của từng đầu ra.
- Xác định độ chính xác:Ghép lớp chính xác với các yêu cầu đo lường, giám sát, bảo vệ hoặc kiểm soát.
- Tính toán gánh nặng:Bao gồm đồng hồ đo, rơle, hệ thống dây điện, thiết bị đầu cuối, bộ chuyển đổi và các thiết bị được kết nối khác.
- Chọn vật liệu cách nhiệt:Chọn kiến trúc cách nhiệt khô, nhựa đúc, dầu, khí hoặc cách nhiệt khác thích hợp.
- Kiểm tra môi trường:Đánh giá các điều kiện trong nhà hoặc ngoài trời, độ ẩm, ô nhiễm, nhiệt độ và độ cao.
- Kiểm tra bảo vệ:Xác nhận bố trí cầu chì, nối đất và tích hợp mạch bảo vệ.
- Kiểm tra thể lực:Xác nhận kích thước lắp đặt và cách sắp xếp thiết bị đầu cuối trong quá trình cài đặt cuối cùng.
- Xác minh tài liệu:Đảm bảo các bản vẽ, dữ liệu bảng tên, sơ đồ nối dây và thông số kỹ thuật mô tả cùng một cấu hình.
Cách tiếp cận này tạo ra một lộ trình kỹ thuật rõ ràng hơn từ thiết kế hệ thống đến lựa chọn sản phẩm. Nó cũng làm giảm khả năng một chi tiết nhỏ, chẳng hạn như gánh nặng hoặc vị trí đầu cuối, trở thành vấn đề trong quá trình cài đặt.
Người mua nên yêu cầu gì trước khi phê duyệt?
- Bản vẽ kích thước:Xác nhận kích thước tổng thể, điểm lắp đặt, thiết bị đầu cuối và không gian lắp đặt sẵn có.
- Sơ đồ nối dây:Xác minh mối quan hệ của thiết bị đầu cuối sơ cấp và thứ cấp và các điểm nối đất.
- Thông tin bảng tên:Xác nhận tỷ lệ điện áp, tần số, độ chính xác và các đặc tính định mức khác.
- Mô tả cách nhiệt:Xác nhận cấu trúc điện môi và môi trường lắp đặt dự kiến.
- Thông tin kiểm tra:Xác nhận các bài kiểm tra hiệu suất hoặc quy trình áp dụng cho cấu hình đã chọn.
Câu hỏi thường gặp
Máy biến điện áp dùng để làm gì?
Nó giảm điện áp sơ cấp cao xuống điện áp thứ cấp tỷ lệ thích hợp cho việc đo lường, đo sáng, bảo vệ, giám sát và điều khiển. Nó cũng cung cấp sự cách ly điện giữa mạch điện áp cao và thiết bị thứ cấp.
Sự khác biệt giữa máy biến điện áp và máy biến áp điện là gì?
Máy biến áp điện được thiết kế chủ yếu để truyền năng lượng điện giữa các mạch, trong khi máy biến điện áp dụng cụ được thiết kế để cung cấp tín hiệu điện áp tỷ lệ để đo lường và bảo vệ. Đầu ra thứ cấp của nó dành cho các thiết bị kết nối và thiết bị điều khiển thay vì truyền tải điện số lượng lớn.
Thiết kế điện từ hoạt động như thế nào?
Thiết kế điện từ sử dụng cuộn dây sơ cấp và thứ cấp được ghép nối thông qua lõi từ tính. Điện áp sơ cấp tạo ra từ thông, tạo ra một điện áp tỷ lệ trong cuộn dây thứ cấp.
Tỷ lệ chuyển đổi có nghĩa là gì?
Tỷ số biến đổi mô tả mối quan hệ tỷ lệ giữa điện áp sơ cấp và thứ cấp. Nó cho phép điện áp hệ thống cao được biểu thị bằng điện áp thứ cấp thấp hơn có thể được xử lý bằng đồng hồ đo và rơle.
Tại sao lớp chính xác lại quan trọng?
Lớp chính xác xác định sai số đo cho phép trong các điều kiện xác định. Các ứng dụng đo lường, giám sát và bảo vệ có thể có các yêu cầu khác nhau, do đó lớp được chọn phải phù hợp với chức năng dự định.
Tải trọng trong mạch thứ cấp là gì?
Tải trọng là tải nối vào cuộn dây thứ cấp. Nó bao gồm các thiết bị như đồng hồ đo, rơle bảo vệ, đầu dò, thiết bị đầu cuối và cáp kết nối. Tổng gánh nặng có thể ảnh hưởng đến hiệu suất và độ chính xác thứ cấp.
Tại sao máy biến áp có thể có nhiều cuộn dây thứ cấp?
Nhiều cuộn dây thứ cấp có thể cho phép các mạch riêng biệt thực hiện các chức năng khác nhau. Ví dụ, một cuộn dây có thể phục vụ việc đo lường trong khi cuộn dây khác hỗ trợ bảo vệ hoặc một ứng dụng xác định khác.
Sự khác biệt giữa kết cấu loại khô và kết cấu nhựa đúc là gì?
Cả hai đều tránh cách nhiệt bằng chất lỏng thông thường, nhưng kết cấu nhựa đúc sử dụng nhựa epoxy để bao bọc các thành phần đã chọn. Điều này có thể tạo ra một cấu trúc kín, ổn định về mặt cơ học với khả năng chống ẩm và ô nhiễm hữu ích trong các ứng dụng phù hợp trong nhà.
Khi nào cần cấu hình ngoài trời?
Cấu hình ngoài trời được sử dụng khi máy biến áp được lắp đặt ở vị trí lộ thiên, chẳng hạn như trạm biến áp ngoài trời. Thiết kế phải tính đến mưa, độ ẩm, chu kỳ nhiệt độ, ô nhiễm, tiếp xúc với tia cực tím và các điều kiện khác tại địa điểm.
Có thể sử dụng cùng một máy biến áp trong nhà và ngoài trời không?
Không nhất thiết phải như vậy. Xếp hạng điện có thể trông giống nhau, nhưng các yêu cầu về vỏ bọc, cách nhiệt, bảo vệ bề mặt, khả năng chống chịu môi trường và lắp đặt có thể khác nhau đáng kể giữa việc lắp đặt trong nhà và ngoài trời.
Máy biến điện áp điện dung là gì?
Máy biến điện áp điện dung sử dụng phân chia điện áp điện dung cùng với phần máy biến áp để thu được tín hiệu điện áp tỷ lệ. Nó có thể được sử dụng trong các ứng dụng bảo vệ và đo điện áp cao phù hợp và cũng có thể hỗ trợ một số chức năng liên lạc nhất định tùy thuộc vào thiết kế.
Máy biến điện áp điện tử là gì?
Máy biến điện áp hoặc cảm biến điện tử sử dụng phần tử cảm biến và chuyển đổi tín hiệu điện tử để cung cấp đầu ra tỷ lệ. Thông số kỹ thuật của nó cần đề cập đến công nghệ cảm biến, giao diện đầu ra, độ chính xác, yêu cầu về năng lượng, điều kiện môi trường và khả năng tương thích của thiết bị hạ nguồn.
Máy biến điện áp hỗ trợ bảo vệ rơle như thế nào?
Nó cung cấp tín hiệu điện áp có thang đo cho rơle bảo vệ. Tùy thuộc vào sơ đồ bảo vệ, rơle có thể sử dụng tín hiệu đó cho các chức năng như quá điện áp, thấp áp, logic định hướng, đồng bộ hóa hoặc các tính toán bảo vệ dành riêng cho ứng dụng khác.
Tại sao nối đất thứ cấp lại quan trọng?
Bố trí nối đất thứ cấp được xác định sẽ thiết lập một tham chiếu điện được kiểm soát và hỗ trợ sự an toàn của mạch thứ cấp. Phương pháp nối đất chính xác phải tuân theo thiết kế thiết bị và các yêu cầu về điện hiện hành.
Tại sao có thể sử dụng cầu chì điện áp cao?
Cầu chì có thể cung cấp khả năng bảo vệ phía sơ cấp cho máy biến áp và giúp hạn chế hậu quả của một số lỗi bên trong. Đánh giá và phối hợp của nó phải phù hợp với máy biến áp và mạng điện xung quanh.
Những dữ liệu kỹ thuật nào cần được kiểm tra trước khi đặt hàng?
Thông tin quan trọng bao gồm điện áp sơ cấp, điện áp thứ cấp, tần số, cấu hình pha, bố trí nối đất, cấp chính xác, gánh nặng, cấu hình cuộn dây, loại cách điện, vị trí lắp đặt, kích thước, bố trí đầu cuối, yêu cầu bảo vệ và các yêu cầu thử nghiệm hiện hành.
Máy biến điện áp có thể được tùy chỉnh cho một dự án thiết bị đóng cắt cụ thể không?
Cấu hình dành riêng cho dự án có thể bao gồm tỷ số điện áp, cách bố trí cuộn dây thứ cấp, kích thước lắp đặt, cấu hình đầu cuối, kết cấu cách điện, tích hợp cầu chì và các yêu cầu kỹ thuật đã xác định khác. Thiết kế tùy chỉnh phải được kiểm soát thông qua các bản vẽ và thông số kỹ thuật đã được phê duyệt.
Tại sao phải chỉ định máy biến áp và rơle hoặc đồng hồ đo cùng nhau?
Thiết bị thứ cấp tạo ra một phần gánh nặng thực tế của máy biến áp và xác định các đặc tính tín hiệu cần thiết. Việc phối hợp máy biến áp với đồng hồ đo hoặc rơle được kết nối giúp đảm bảo rằng tỷ lệ, độ chính xác, gánh nặng và các điều kiện nối dây phù hợp cho chuỗi đo hoàn chỉnh.
Làm thế nào để đo điện áp tốt hơn có thể tăng cường bảo vệ hệ thống điện?
Thông tin điện áp đáng tin cậy là một trong những nền tảng của bảo vệ và điều khiển điện hiện đại. Người vận hành cần biết điều gì đang xảy ra trong mạng chính, đồng hồ đo cần tín hiệu đo ổn định và rơle bảo vệ cần đầu vào điện đáng tin cậy khi đưa ra quyết định về các điều kiện bất thường.
Công nghệ máy biến áp đo lường tạo ra cầu nối giữa những yêu cầu đó với hệ thống điện cao áp. Bằng cách cung cấp tín hiệu thứ cấp theo tỷ lệ và khả năng tách điện, thiết bị cho phép các thiết bị đo lường và bảo vệ hoạt động với điện áp có thể quản lý được trong khi vẫn kết nối chức năng với mạng chính.
Quá trình lựa chọn nên bắt đầu với ứng dụng thực tế. Điện áp sơ cấp, điện áp thứ cấp, tần số, cấu hình pha, bố trí nối đất, độ chính xác, gánh nặng, số cuộn dây, cách điện, môi trường lắp đặt, khả năng bảo vệ và kích thước vật lý đều phải được xác định trước khi sản phẩm được hoàn thiện.
Lựa chọn công nghệ cũng có vấn đề. Hệ thống điện từ vẫn được áp dụng rộng rãi để đo và bảo vệ trung thế. Thiết kế điện dung có thể cung cấp giải pháp phù hợp cho một số ứng dụng điện áp cao hơn, trong khi công nghệ cảm biến điện tử có thể hỗ trợ các kiến trúc điện ngày càng kỹ thuật số.
Các điều kiện môi trường và cơ học cần được xem xét cẩn thận. Thiết bị trong nhà có thể hoạt động trong môi trường thiết bị đóng cắt được kiểm soát, trong khi dàn nóng phải đối mặt với thời tiết, ô nhiễm, biến đổi nhiệt độ và tiếp xúc với tia cực tím.
Đối với các nhà sản xuất và nhóm dự án, tài liệu chính xác cũng quan trọng như bản thân phần cứng. Bản vẽ kích thước, sơ đồ cuộn dây, thông tin trên bảng tên, nhận dạng thiết bị đầu cuối, chi tiết cách điện, thông tin kiểm tra và hướng dẫn lắp đặt cho phép máy biến áp được tích hợp chính xác vào hệ thống điện cuối cùng.
Cuối cùng, một quy định đúng đắnMáy biến điện ápkhông chỉ là một thành phần đo lường. Nó là giao diện giữa mạng điện sơ cấp và các hệ thống đo lường, bảo vệ, giám sát và điều khiển giúp cơ sở hạ tầng điện hiện đại có thể quan sát và quản lý được.
Bạn cần giải pháp đo điện áp cho hệ thống điện của mình?
Comewillhỗ trợ các giải pháp đo điện áp dành riêng cho ứng dụng bao gồm cấu hình trong nhà và ngoài trời, cách bố trí cuộn dây, hệ thống cách điện, yêu cầu bảo vệ và thông số kỹ thuật tùy chỉnh. Đối với các yêu cầu của dự án và các cuộc thảo luận kỹ thuật,liên hệ với chúng tôi.
