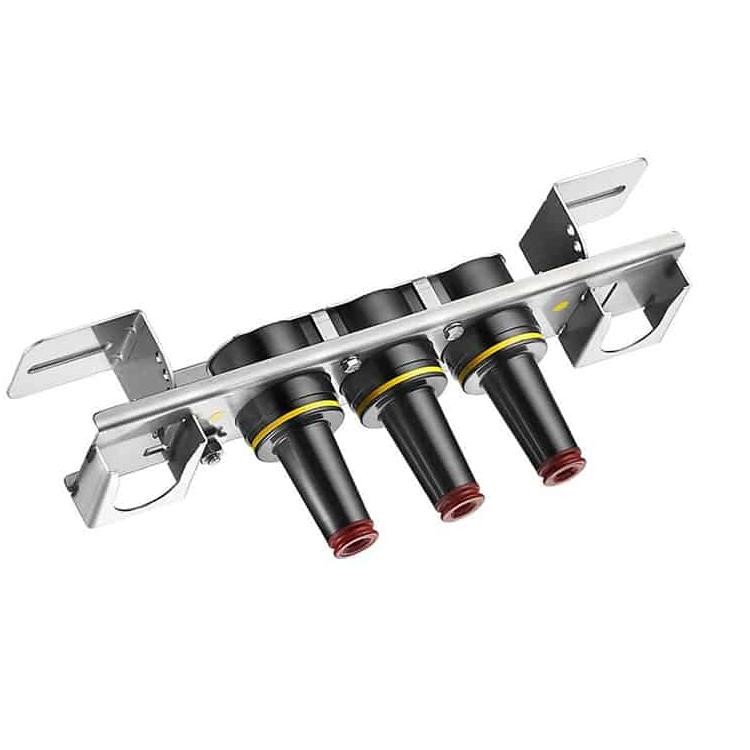

Mối nối cắt tải 15KV 200A

Mối nối ngắt tải 15KV 200A của nhà máy Comewill có đường dẫn dòng điện hoàn toàn bằng đồng, đảm bảo hiệu suất ổn định, đáng tin cậy bất kể điều kiện.
Nó đáp ứng đầy đủ các yêu cầu của Tiêu chuẩn IEEE 386 và hoàn toàn có thể thay thế được với các sản phẩm của đối thủ cạnh tranh cũng như các bộ phận kết nối khác cũng tuân thủ Tiêu chuẩn IEEE 386. Khi được lắp đặt với các bộ phận phù hợp, điểm nối ngắt tải này mang lại kết nối được bảo vệ hoàn toàn, lý tưởng cho các ứng dụng ngắt tải.

Nút giao cắt tải 15KV 200A là gì?

Đầu nối ngắt tải 15KV 200A là thiết bị kết nối cáp trung thế được sử dụng trong các hệ thống phân phối điện để kết nối, phân nhánh và phân đoạn cáp ngầm 15kV một cách an toàn đồng thời cho phép vận hành ngắt tải (chuyển mạch trực tiếp). Nó thường bao gồm nhiều giao diện 200A (chẳng hạn như 2, 3 hoặc 4 cách) được kết nối nội bộ với nhau, cho phép cấu hình vòng lặp, chạm hoặc mối nối linh hoạt. Được xây dựng theo Tiêu chuẩn IEEE 386, nó đảm bảo hoạt động được bảo vệ hoàn toàn, an toàn và đáng tin cậy trong các ứng dụng máy biến áp, thiết bị đóng cắt và hầm ngầm gắn trên tấm đệm.

THỬ NGHIỆM SẢN XUẤT

Các thử nghiệm được thực hiện theo Tiêu chuẩn IEEE/ANSI 386.
Mức điện áp Corona tối thiểu – 11 kV
AC chịu được 1 phút – 34 kV

Các thử nghiệm được thực hiện theo yêu cầu của quy trình sản xuất Chardon:
Kiểm tra thực tế
Mổ xẻ định kỳ
Phân tích X-quang định kỳ

ĐÁNH GIÁ ĐIỆN ÁP
Cấp điện áp 15 kV
Tối đa. Xếp hạng Pha đến Pha 14,4 kV
Tối đa. Đánh giá pha tới mặt đất 8,3 kV
AC 1 phút chịu được 34 kV
DC 15 phút chịu được 53 kV
BIL và Đỉnh sóng toàn sóng 95 kV
Cấp điện áp Corona tối thiểu 11 kV
ĐÁNH GIÁ HIỆN TẠI
Liên tục: 200 amps rms
Chuyển đổi: 10 hoạt động ở 200 amps rms ở 14,4 kV
Đóng lỗi: 10.000 amps rms đối xứng ở 14,4 kV trong 0,17 giây sau 10 thao tác chuyển mạch thành công liên tiếp
Thời gian ngắn:
• 10.000 amps rms đối xứng trong 0,17 giây
• 3.500 amps rms đối xứng trong 3,0 giây

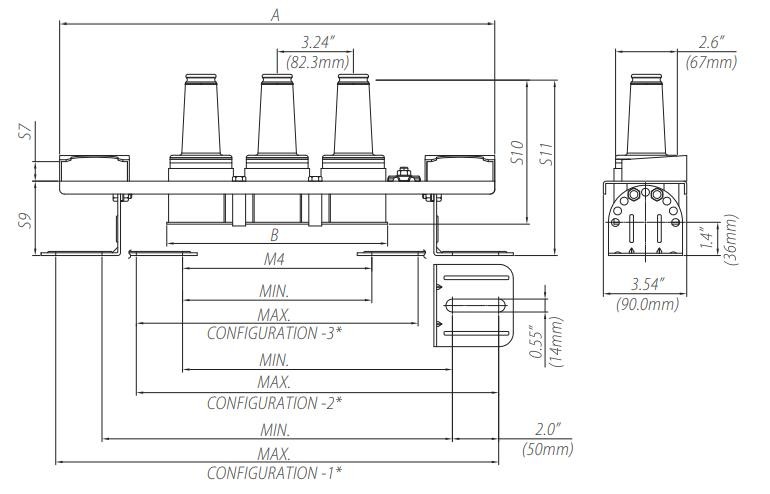

Mối nối với thông tin kích thước khung

Các bước vận hành ngắt tải

1. Siết chặt thanh kẹp vào mắt kéo.
2. Không tác dụng bất kỳ lực kéo nào — chỉ cần vặn nhẹ đầu nối theo chiều kim đồng hồ để phá vỡ ma sát bề mặt giữa khuỷu và ống lót.
3. Kéo thẳng đầu nối ra khỏi ống lót bằng chuyển động nhanh và chắc chắn. Đảm bảo giữ đầu nối cách xa bất kỳ mặt phẳng nào.
4. Đặt đầu nối vào thiết bị phụ kiện thích hợp, làm theo hướng dẫn vận hành của phụ kiện đó.
5. Sử dụng que kẹp để đặt nắp bảo vệ cách điện (có dây thoát nước nối với đất của hệ thống) lên bất kỳ ống lót nào có điện tiếp xúc.

Câu hỏi thường gặp

Chức năng chính của Nút giao cắt tải 15KV 200A là gì?
Nó được sử dụng để phân đoạn, nối vòng, chạm hoặc nối cáp trung thế đồng thời cho phép chuyển mạch ngắt tải an toàn trong các hệ thống phân phối điện.
Nó có tương thích với các thương hiệu khác không?
Có, nó hoàn toàn tuân thủ Tiêu chuẩn IEEE 386™, đảm bảo khả năng thay thế hoàn toàn với các hệ thống đầu nối cách điện có thể tách rời tương thích khác.
Nó có thể được sử dụng trong việc lắp đặt dưới lòng đất không?
Tuyệt đối. Nó được thiết kế đặc biệt cho các thiết bị gắn trên tấm đệm và các ứng dụng hầm ngầm, nơi thường xuyên bị hạn chế về độ ẩm, bụi và không gian.
Nút giao cắt tải 15KV 200A có những tính năng an toàn gì?
Nó cung cấp lớp cách điện EPDM được bảo vệ hoàn toàn, hoạt động ngắt tải có kiểm soát, khả năng chịu xung cao và hiệu suất ngắt hồ quang ổn định để chuyển mạch an toàn.
