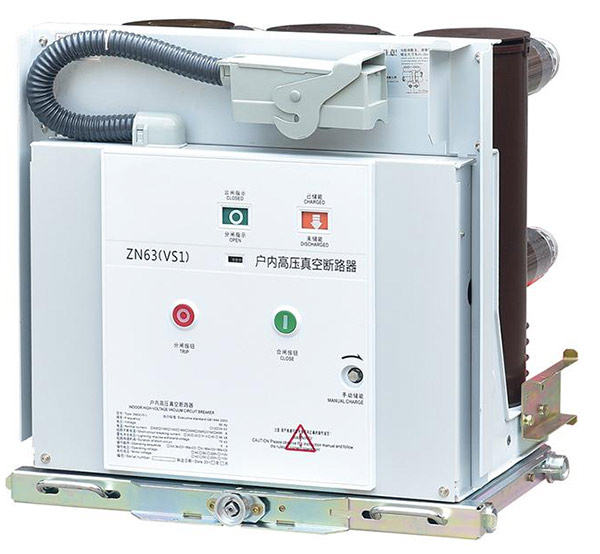

Máy cắt chân khôngCông nghệ đã trở thành giải pháp chuyển mạch quan trọng cho phân phối điện trung áp vì nó kết hợp việc ngắt hồ quang chân không với cấu trúc cơ khí nhỏ gọn và hoạt động điện được điều khiển. Khi các tiếp điểm tách ra bên trong bộ ngắt chân không kín, hồ quang bị gián đoạn thông qua một quá trình về cơ bản khác với sự gián đoạn mạch không khí, dầu hoặc khí. Kiến trúc này có thể hỗ trợ khắc phục sự cố nhanh chóng, giảm việc bảo trì định kỳ cho buồng ngắt, cấu trúc thiết bị đóng cắt nhỏ gọn và chuyển mạch lặp lại trong các điều kiện vận hành xác định. Tuy nhiên, hiệu suất của bộ ngắt không thể được đánh giá chỉ bằng phương tiện ngắt của nó. Điện áp định mức, dòng điện định mức, khả năng ngắn mạch, mức cách điện, hệ thống tiếp điểm, cơ cấu vận hành, rơle bảo vệ, điện áp điều khiển, môi trường lắp đặt, độ bền cơ học và các yêu cầu thử nghiệm hiện hành đều góp phần tạo nên hệ thống cuối cùng. Hiểu được những mối quan hệ này là điều cần thiết đối với các kỹ sư, nhà sản xuất thiết bị đóng cắt, tiện ích, cơ sở công nghiệp, dự án năng lượng tái tạo và những người sử dụng điện áp trung thế khác.
Mục lục
Nhấp vào bất kỳ chủ đề nào để chuyển trực tiếp đến phần đó.
- 1. Tại sao chuyển mạch trung áp cần bảo vệ chuyên dụng?
- 2. Sự gián đoạn hồ quang chân không hoạt động như thế nào?
- 3. Các thành phần chính của máy cắt là gì?
- 4. Làm thế nào để lựa chọn điện áp định mức và ảnh hưởng hiện tại?
- 5. Tại sao khả năng đoản mạch và tốc độ gián đoạn lại quan trọng?
- 6. Cơ chế vận hành ảnh hưởng đến hiệu suất như thế nào?
- 7. Sự khác biệt giữa thiết kế trong nhà và ngoài trời là gì?
- 8. Máy cắt chân không so sánh với các công nghệ gián đoạn khác như thế nào?
- 9. Máy cắt hoạt động như thế nào với rơle và cảm biến bảo vệ?
- 10. Ứng dụng nào sử dụng công nghệ chuyển mạch này?
- 11. Những lỗi lựa chọn và cài đặt phổ biến nào nên tránh?
- 12. Việc kiểm tra và tiêu chuẩn nên được đánh giá như thế nào?
- 13. Một bản đặc tả kỹ thuật chuyên nghiệp nên bao gồm những gì?
- 14. Câu hỏi thường gặp
Tại sao chuyển mạch trung áp cần bảo vệ chuyên dụng?
Hệ thống điện trung áp hoạt động ở các mức điện áp đòi hỏi phải có sự phối hợp chặt chẽ giữa các thiết bị chuyển mạch và bảo vệ. Thiết bị chuyển mạch không chỉ phải mang dòng tải bình thường mà còn phải phản hồi chính xác khi mạng gặp sự cố.
Mạng lưới phân phối điện thường xuyên kết nối các máy biến áp, động cơ, máy phát điện, nguồn cấp điện công nghiệp, đường dây tiện ích, nguồn năng lượng tái tạo và các phụ tải khác. Trong điều kiện bình thường, dòng điện chạy liên tục qua dây dẫn và thiết bị chuyển mạch. Tuy nhiên, trong thời gian ngắn mạch, dòng điện có thể tăng đột ngột và tạo ra ứng suất nhiệt và điện động đáng kể.
Bộ ngắt mạch cung cấp một phương pháp có kiểm soát để ngắt dòng điện đó. Hoạt động của nó cần được phối hợp với rơle bảo vệ, máy biến dòng, máy biến điện áp, mạch điều khiển và triết lý bảo vệ tổng thể của mạng điện.
Phương tiện gián đoạn là đặc biệt quan trọng. Trong lịch sử, cầu dao đã sử dụng một số phương pháp để kiểm soát hồ quang hình thành khi các tiếp điểm tách ra. Không khí, dầu và các loại khí khác nhau đều được sử dụng trong các thế hệ thiết bị khác nhau. Công nghệ chân không cung cấp một cách tiếp cận khác trong đó quá trình cắt hồ quang sơ cấp diễn ra bên trong thiết bị ngắt chân không kín.
Bộ ngắt có thể kết nối hoặc ngắt kết nối một mạch điện xác định trong điều kiện hoạt động định mức của nó.
Khi hệ thống bảo vệ phát hiện ra lỗi, cầu dao có thể cắt và ngắt dòng điện trong khả năng ngắt được chỉ định.
Khi được tích hợp vào kiến trúc thiết bị đóng cắt thích hợp, máy cắt có thể tham gia vào các quy trình cách ly và bảo trì được xác định.
Hoạt động của máy cắt hoạt động cùng với các thiết bị cảm biến và bảo vệ để cách ly các lỗi trong khi vẫn bảo toàn cấu trúc phân phối dự định.
Do đó, chức năng của bộ ngắt phải được xem xét ở cấp độ hệ thống. Xếp hạng gián đoạn cao không thể bù đắp cho cài đặt bảo vệ không chính xác. Bộ ngắt được thiết kế tốt không thể bù đắp cho việc kết cuối cáp không phù hợp. Một bộ điều khiển phức tạp không thể sửa chữa một cơ chế cơ khí chưa được bảo trì chính xác.
Kỹ thuật thiết bị đóng cắt tốt kết nối các yếu tố này. Bộ ngắt, thanh cái, bộ cấp nguồn, rơle bảo vệ, máy biến áp đo lường, nguồn điện điều khiển, khóa liên động và vỏ bọc đều phải được quy định xung quanh cùng một hệ thống điện.
Tại sao sự gián đoạn do lỗi lại khác với việc chuyển mạch thông thường
Mở mạch trong điều kiện tải bình thường và xóa ngắn mạch không phải là các hoạt động tương đương. Khi xảy ra sự cố, dòng điện có thể lớn hơn nhiều và năng lượng điện liên quan đến sự cố là rất đáng kể.
Do đó, máy cắt phải có khả năng ngắt dòng điện ở điện áp và điều kiện hệ thống mà nó được thiết kế. Quá trình gián đoạn cũng phải diễn ra đủ nhanh để bảo vệ thiết bị được kết nối và duy trì sự phối hợp bảo vệ như dự định.
Điều này làm cho công nghệ gián đoạn trở thành một quyết định kỹ thuật cơ bản hơn là một tính năng của sản phẩm mỹ phẩm.
Sự gián đoạn hồ quang chân không hoạt động như thế nào?
Đặc điểm xác định của ngắt chân không là việc sử dụng bộ ngắt chân không kín làm buồng dập hồ quang. Bộ ngắt bao gồm các tiếp điểm điện cố định và chuyển động được đặt trong môi trường chân không được kiểm soát.
Khi các tiếp điểm đóng lại, dòng điện chạy qua các bề mặt tiếp xúc. Khi cơ cấu vận hành ra lệnh cho cầu dao mở, tiếp điểm chuyển động sẽ tách khỏi tiếp điểm cố định. Khi các bề mặt tiếp xúc tách ra, một hồ quang điện có thể hình thành giữa chúng.
Không giống như hồ quang trong không khí, bộ ngắt chân không không cung cấp môi trường khí đáng kể để duy trì đường ion hóa thông thường. Do đó, quá trình gián đoạn bị chi phối phần lớn bởi hơi kim loại tạo ra từ vật liệu tiếp xúc trong quá trình phân tách.
Tách liên lạc
Chuyển động mở phải được kiểm soát chính xác. Vận tốc tiếp xúc, hành trình tiếp điểm, áp suất tiếp xúc và mối quan hệ cơ học giữa tiếp điểm chuyển động và cơ chế vận hành đều ảnh hưởng đến hiệu suất.
Các tiếp điểm cần chuyển động đủ để thiết lập khoảng cách điện môi cần thiết sau khi ngắt dòng điện. Do đó, cơ chế cơ học phải cung cấp khả năng di chuyển nhất quán trong các hoạt động lặp đi lặp lại.
Hành vi hơi kim loại
Trong quá trình phóng hồ quang, vật liệu từ các tiếp điểm có thể tạo thành hơi kim loại. Hơi này cung cấp môi trường dẫn điện tạm thời hỗ trợ hồ quang. Khi dòng điện tiến gần đến dòng điện tự nhiên bằng 0 trong mạch điện xoay chiều, hồ quang có thể tắt và hơi kim loại nhanh chóng ngưng tụ.
Sau đó, bộ ngắt phải phục hồi đủ độ bền điện môi giữa các tiếp điểm tách biệt để chịu được điện áp phục hồi điện.
Tài liệu liên hệ
Vật liệu tiếp xúc là một phần quan trọng trong thiết kế bộ ngắt chân không. Nó cần hỗ trợ mang dòng điện, cắt hồ quang, chống xói mòn và phục hồi điện môi.
Các thiết kế bộ ngắt khác nhau sử dụng các hợp kim và hình dạng tiếp xúc cụ thể để kiểm soát sự phân bố dòng điện và hiệu ứng từ trong quá trình ngắt.
Che chắn
Hơi kim loại sinh ra trong quá trình gián đoạn có thể đọng lại trên các bề mặt xung quanh. Cấu trúc che chắn bên trong bộ ngắt giúp kiểm soát nơi vật liệu này di chuyển và giúp duy trì sự phân bố điện trường cần thiết.
| Giai đoạn gián đoạn | Chuyện gì xảy ra | Yêu cầu thiết kế |
|---|---|---|
| Địa chỉ liên hệ đã đóng | Dòng điện chạy qua hệ thống tiếp điểm | Điện trở tiếp xúc thấp và áp suất tiếp xúc đáng tin cậy |
| Mở liên hệ | Các liên hệ bắt đầu tách ra và một vòng cung có thể hình thành | Kiểm soát tốc độ mở và hình dạng tiếp xúc |
| Thời kỳ hồ quang | Hơi kim loại hỗ trợ dẫn điện | Kiểm soát hành vi hồ quang và xói mòn tiếp xúc |
| số không hiện tại | Dòng điện xoay chiều đạt điểm 0 tự nhiên | Phục hồi điện môi nhanh chóng |
| Sau gián đoạn | Các tiếp điểm tách biệt chịu được điện áp phục hồi | Cách điện ổn định giữa các tiếp điểm |
Tại sao bộ ngắt kín lại quan trọng
Bộ ngắt chân không là một bộ phận kín. Môi trường bên trong của nó được thiết lập trong quá trình sản xuất và duy trì trong suốt thời gian sử dụng dự định của nó.
Điều này khác với các hệ thống phụ thuộc vào một lượng lớn chất lỏng hoặc khí làm môi trường gián đoạn chính. Bộ ngắt chân không có thể được đóng gói thành một cụm tương đối nhỏ gọn và được tích hợp vào thiết bị đóng cắt theo nhiều cách.
Tuy nhiên, cầu dao kín không có nghĩa là toàn bộ cầu dao không cần bảo trì. Cơ cấu vận hành, cách điện bên ngoài, thiết bị đầu cuối, mạch điều khiển, vòng bi, mối liên kết và giao diện thiết bị đóng cắt vẫn cần được kiểm tra và bảo trì thích hợp.
Do đó, gián đoạn chân không nên được hiểu là một phần của kiến trúc máy cắt. Hiệu quả của nó phụ thuộc vào thiết kế tiếp điểm, kết cấu ngắt, chuyển động cơ học, phục hồi cách điện và sự phối hợp với hệ thống bảo vệ.
Các thành phần chính của máy cắt là gì?
Một máy cắt trung thế hiện đại có chứa một số cụm chức năng. Mỗi cái góp phần vào đường dẫn dòng điện, quá trình ngắt, vận hành cơ khí, hệ thống cách điện, giao diện điều khiển hoặc cấu trúc lắp đặt.
ngắt chân không
Bộ ngắt chân không chứa tiếp điểm cố định, tiếp điểm chuyển động, thanh tiếp điểm, các bộ phận che chắn bên trong và vỏ bọc kín. Đây là bộ phận chịu trách nhiệm ngắt dòng điện trong môi trường chân không.
Độ chính xác về kích thước và cấu trúc bên trong của nó rất quan trọng vì khe hở tiếp xúc, độ thẳng hàng, áp suất tiếp xúc và hình dạng điện môi phải duy trì trong giới hạn thiết kế dự kiến.
Cơ chế vận hành
Cơ chế vận hành chuyển đổi năng lượng cơ học được lưu trữ hoặc cung cấp thành chuyển động tiếp xúc. Cơ cấu vận hành bằng lò xo được sử dụng rộng rãi trong các ứng dụng điện áp trung thế, trong khi hệ điều hành điện từ có sẵn trong một số thiết kế nhất định.
Cơ cấu này phải mở và đóng bộ ngắt theo thời gian và hành trình nhất quán. Nó cũng cần duy trì lực tiếp xúc cần thiết ở vị trí đóng.
Hỗ trợ cách nhiệt
Vật liệu cách nhiệt hỗ trợ tách biệt các thành phần mang điện về mặt vật lý khỏi vỏ bọc nối đất và các cấu trúc xung quanh. Chúng cũng giúp duy trì độ hở cần thiết và độ ổn định cơ học.
Thiết bị đầu cuối và đường dẫn hiện tại
Thiết bị đầu cuối chính kết nối máy cắt với mạng điện thượng nguồn và hạ lưu. Thiết kế của chúng xác định cách cầu dao giao tiếp với thanh cái, kết nối cáp hoặc các thành phần thiết bị đóng cắt khác.
Hệ thống định vị và chỉ dẫn
Trong nhiều lắp đặt thiết bị đóng cắt, các chỉ báo cơ học cho biết cầu dao đang mở, đóng hay ở một vị trí xác định khác. Điều này có thể đặc biệt quan trọng đối với thiết bị có thể rút ra được.
Mạch điều khiển và phụ trợ
Các tiếp điểm phụ, cuộn dây ngắt, cuộn dây đóng, bộ truyền động động cơ, công tắc vị trí và các mạch khác cho phép máy cắt giao tiếp với thiết bị bảo vệ và điều khiển.
| Thành phần | Chức năng chính | Cân nhắc kỹ thuật chính |
|---|---|---|
| ngắt chân không | gián đoạn hồ quang | Thiết kế tiếp điểm, tính toàn vẹn chân không, phục hồi điện môi |
| Cơ chế vận hành | Liên hệ mở và đóng | Tốc độ, hành trình, lực, tính nhất quán, sức bền |
| Hỗ trợ cách nhiệt | Cách ly điện và hỗ trợ kết cấu | Hiệu suất điện môi và độ bền cơ học |
| Thiết bị đầu cuối chính | Kết nối cầu dao với mạch điện | Công suất hiện tại, hình học kết nối, tăng nhiệt độ |
| Danh bạ phụ trợ | Phản hồi trạng thái và điều khiển | Độ tin cậy của liên hệ và khả năng tương thích mạch |
| Cắt và đóng mạch | Truyền động điện | Điều khiển điện áp, thời gian, phối hợp bảo vệ |
Đồng bộ hóa cơ học
Máy cắt ba pha cần các tiếp điểm để hoạt động phối hợp. Cơ chế này chuyển chuyển động đến các cực riêng lẻ để các pha mở và đóng trong mối quan hệ thời gian cần thiết.
Sự thay đổi thời gian quá mức có thể ảnh hưởng đến hiệu suất chuyển mạch, vì vậy việc điều chỉnh và kiểm tra cơ chế là những phần quan trọng trong việc kiểm soát và bảo trì chất lượng.
Tại sao tích hợp thành phần lại quan trọng
Bộ ngắt chất lượng cao không thể bù đắp cho sự liên kết cơ chế kém. Lớp cách nhiệt mạnh không thể bù đắp cho kết nối đầu cuối được thiết kế không chính xác. Rơle chính xác không thể bù đắp cho hệ thống dây điện điều khiển không đầy đủ.
Do đó, hiệu suất máy cắt đáng tin cậy phụ thuộc vào sự tương tác của tất cả các thành phần này.
Làm thế nào để lựa chọn điện áp định mức và ảnh hưởng hiện tại?
Điện áp và dòng điện định mức thiết lập phạm vi hoạt động điện cơ bản của máy cắt. Chúng nằm trong số những thông số kỹ thuật đầu tiên mà các kỹ sư kiểm tra, nhưng chúng chỉ là một phần của đánh giá kỹ thuật hoàn chỉnh.
Điện áp định mức
Điện áp định mức phải tương ứng với hệ thống điện mà cầu dao sẽ hoạt động. Hệ thống cách điện cũng phải được thiết kế để chịu được các ứng suất điện áp nhất thời và tần số công nghiệp có liên quan.
Máy cắt trung thế có thể được sản xuất cho các cấp điện áp khác nhau. Các dòng sản phẩm có thể bao gồm các thiết bị có điện áp khoảng 10 kV, 12 kV, 24 kV, 36 kV hoặc các mức định mức được xác định khác tùy thuộc vào thiết kế và thị trường.
Việc lựa chọn thực tế phải tuân theo điện áp danh định của hệ thống và tiêu chuẩn áp dụng thay vì chỉ chọn mức định mức sẵn có tiếp theo.
Đánh giá hiện tại
Dòng điện định mức thể hiện dòng điện liên tục mà cầu dao có thể mang theo trong các điều kiện xác định. Do đó, hiệu suất nhiệt là trọng tâm của thông số kỹ thuật.
Các tiếp điểm, thiết bị đầu cuối, dây dẫn, kết nối linh hoạt, giao diện thanh cái và hệ thống thông gió vỏ đều góp phần tạo ra và tản nhiệt.
Tính thường xuyên
Tần số nguồn ảnh hưởng đến hoạt động điện của hệ thống ngắt và thiết bị đo lường và bảo vệ liên quan. Sản phẩm có thể được chỉ định ở tần số hoạt động 50 Hz, 60 Hz hoặc tần số hoạt động được xác định khác.
Mức độ cách nhiệt
Phối hợp cách điện bao gồm nhiều hơn điện áp hoạt động danh nghĩa. Thiết bị có thể cần phải chịu được các điều kiện điện áp và xung chịu được tần số công nghiệp được xác định bởi các yêu cầu thiết kế hiện hành.
| tham số | Nó định nghĩa gì | Tại sao nó quan trọng |
|---|---|---|
| Điện áp định mức | Cấp điện áp hệ thống điện | Xác định các yêu cầu cách điện và chuyển mạch |
| Đánh giá hiện tại | Khả năng hiện tại liên tục | Xác định các yêu cầu về nhiệt và dây dẫn |
| Tần số định mức | Tần số vận hành hệ thống điện | Đảm bảo khả năng tương thích với mạng điện |
| Mức độ cách nhiệt | Yêu cầu chịu được điện môi | Hỗ trợ phối hợp cách nhiệt |
| Đánh giá ngắn mạch | Khả năng chịu đựng và gián đoạn dòng điện sự cố | Bảo vệ thiết bị khi có sự cố mạng |
Cân nhắc tăng nhiệt độ
Dòng điện liên tục tạo ra nhiệt ở các tiếp điểm điện và dây dẫn. Do đó, khả năng tăng nhiệt độ cần phải được đánh giá cùng với việc bố trí vỏ bọc.
Cầu dao được lắp đặt bên trong vỏ kim loại nhỏ gọn có thể gặp các điều kiện nhiệt khác với cầu dao tương tự được lắp đặt trong hệ thống thông gió lớn hơn. Nhiệt độ môi trường xung quanh và độ cao lắp đặt cũng có thể ảnh hưởng đến hiệu suất nhiệt.
Điện áp hệ thống chỉ là điểm khởi đầu
Hai cầu dao có thể có cùng mức điện áp định mức nhưng khác nhau về định mức dòng điện, khả năng ngắn mạch, cơ chế vận hành, cấu hình cách điện, cách bố trí đầu cuối và độ bền cơ học.
Do đó, một đặc tả chuyên nghiệp nên tránh giảm việc lựa chọn thành một số duy nhất.
Tại sao khả năng đoản mạch và tốc độ gián đoạn lại quan trọng?
Hiệu suất ngắn mạch là một trong những thông số kỹ thuật quan trọng nhất trong việc lựa chọn máy cắt trung thế. Một sự cố có thể tạo ra dòng điện rất lớn và lực cơ điện cao trong thời gian ngắn.
Dòng điện ngắn mạch
Dòng điện sự cố khả dụng được xác định bởi mạng điện, bao gồm máy phát điện, máy biến áp, dây dẫn và trở kháng hệ thống. Kỹ sư thiết bị đóng cắt thường xác định điều này thông qua nghiên cứu ngắn mạch.
Máy cắt phải có khả năng ngắt phù hợp với điều kiện sự cố đã tính toán.
Phá vỡ hiện tại
Bộ ngắt phải có khả năng ngắt dòng ngắn mạch quy định ở điện áp hệ thống định mức. Quá trình gián đoạn cần duy trì khả năng phục hồi điện môi sau khi dòng điện bị tắt.
Chịu được thời gian ngắn
Các cụm thiết bị đóng cắt cũng có thể tiếp xúc với dòng điện sự cố trong khi hệ thống bảo vệ đang xử lý sự cố. Cấu trúc cơ và nhiệt phải chịu được dòng điện xác định trong khoảng thời gian áp dụng.
Chịu được đỉnh
Giá trị cực đại của dòng điện sự cố tạo ra lực điện động lên dây dẫn và các bộ phận kết cấu. Thiết kế cơ khí phải tính đến những ứng suất này.
Thời gian gián đoạn
Trình tự xử lý lỗi tổng thể bao gồm một số giai đoạn: phát hiện lỗi, quyết định rơle, truyền tín hiệu ngắt, chuyển động của cơ cấu vận hành, tách tiếp điểm, ngắt hồ quang và khôi phục mạng.
Bộ ngắt không hoạt động độc lập. Thời gian bù hoàn toàn phụ thuộc vào rơle, mạch điều khiển, cuộn dây, cơ cấu cơ khí, chuyển động tiếp điểm và hệ thống điện.
Rơle bảo vệ phải xác định lỗi và ra lệnh ngắt trong thời gian hoạt động được thiết kế.
Đường dẫn điện giữa rơle và máy cắt phải truyền lệnh cắt chính xác.
Hệ thống cơ học phải chuyển lệnh điện thành chuyển động tiếp điểm có thể lặp lại.
Bộ ngắt phải ngắt dòng điện và phục hồi độ bền điện môi cần thiết.
Tại sao làm gián đoạn vấn đề trung bình
Môi trường gián đoạn xác định cách hoạt động của hồ quang trong quá trình tách tiếp điểm. Công nghệ chân không cung cấp một môi trường kín được kiểm soát và sử dụng hình học tiếp xúc cũng như hoạt động của vật liệu để đạt được sự gián đoạn.
Điều này có thể cho phép kích thước bộ ngắt nhỏ gọn và buồng ngắt tương đối đơn giản khi so sánh với một số công nghệ ngắt cũ hơn.
Tuy nhiên, đánh giá cuối cùng của cầu dao vẫn phụ thuộc vào thiết kế hoàn chỉnh. Công nghệ chân không không có nghĩa là mọi máy cắt chân không đều có thể ngắt bất kỳ dòng điện sự cố nào tùy ý.
Do đó, phương pháp kỹ thuật đúng đắn là bắt đầu với mức độ lỗi hệ thống được tính toán và sau đó xác minh khả năng chịu đựng và ngắt định mức của máy cắt theo tiêu chuẩn hiện hành.
Cơ chế vận hành ảnh hưởng đến hiệu suất như thế nào?
Cơ chế vận hành xác định các tiếp điểm máy cắt di chuyển nhanh chóng và nhất quán như thế nào. Bởi vì sự gián đoạn xảy ra trong một chuỗi các sự kiện cơ học chính xác nên việc thiết kế cơ chế là trọng tâm của hiệu suất.
Cơ chế vận hành lò xo
Cơ cấu lò xo lưu trữ năng lượng cơ học trước khi vận hành đóng hoặc mở. Các lệnh điều khiển điện giải phóng năng lượng dự trữ để di chuyển các tiếp điểm của máy cắt.
Kiến trúc này được sử dụng rộng rãi trong các thiết bị đóng cắt trung thế vì cơ cấu này có thể cung cấp chuyển động tiếp điểm được kiểm soát mà không cần nguồn điện liên tục trong toàn bộ hành trình cơ học.
Cơ chế điện từ
Một số thiết kế máy cắt sử dụng hệ điều hành điện từ để tạo ra chuyển động tiếp điểm. Các cơ chế này có thể cung cấp các đặc tính vận hành khác nhau và có thể được lựa chọn theo yêu cầu điều khiển và kiến trúc máy cắt cụ thể.
Thao tác đóng
Trong quá trình đóng, cơ cấu phải đưa các tiếp điểm lại với nhau với tốc độ và lực tiếp xúc cuối cùng phù hợp. Hành vi đóng ổn định giúp giảm tác động cơ học và đảm bảo dẫn dòng điện thích hợp.
Thao tác mở
Hành trình mở đầu phải đủ nhanh và đủ nhất quán để hỗ trợ quá trình gián đoạn dự kiến. Khoảng cách và vận tốc tách tiếp điểm rất quan trọng vì bộ ngắt cần thiết lập điều kiện điện môi chính xác sau khi ngắt dòng điện.
Lưu trữ năng lượng
Các cơ chế thường bao gồm bộ chỉ báo lưu trữ năng lượng hoặc hệ thống sạc vận hành bằng động cơ. Hệ thống điều khiển có thể xác định liệu cơ chế có đủ năng lượng cho hoạt động tiếp theo hay không.
Độ bền cơ học
Các hoạt động lặp đi lặp lại tạo ra sự mài mòn ở lò xo, trục, vòng bi, thanh liên kết, chốt và công tắc phụ. Kiểm tra độ bền cơ học giúp xác định liệu cơ chế có thể hoàn thành số lượng hoạt động được chỉ định mà không có sự hư hỏng không thể chấp nhận được hay không.
| Khu vực cơ chế | Hành vi bắt buộc | Mối lo ngại về sự cố có thể xảy ra |
|---|---|---|
| Lưu trữ năng lượng | Sự chuẩn bị đáng tin cậy cho hoạt động | Sạc không đầy đủ hoặc vấn đề về động cơ |
| Mở ổ đĩa | Tách liên lạc nhanh chóng nhất quán | Chuyển động chậm, mòn, tắc nghẽn cơ học |
| Đóng ổ đĩa | Tương tác liên hệ được kiểm soát | Tác động quá mức hoặc đóng không đầy đủ |
| Chốt | Vị trí liên lạc an toàn | Điều chỉnh chốt không chính xác hoặc mòn |
| Công tắc phụ trợ | Phản hồi vị trí chính xác | Chỉ báo không chính xác hoặc suy giảm tiếp xúc |
Vấn đề thời gian cơ học
Đối với máy cắt ba pha, hoạt động của ba cực phải duy trì trong mối quan hệ thời gian đã chỉ định. Sự thay đổi cực này sang cực khác có thể ảnh hưởng đến hoạt động chuyển mạch và cần được kiểm soát trong quá trình sản xuất và bảo trì.
Bảo trì cơ chế
Bộ ngắt mạch kín có thể yêu cầu bảo trì hạn chế trong suốt thời gian sử dụng dự định của nó, nhưng cơ cấu này là cơ khí bên ngoài. Việc kiểm tra các mối liên kết, bôi trơn ở những nơi được chỉ định, ốc vít, lò xo, vòng bi và các tiếp điểm phụ vẫn rất quan trọng.
Kế hoạch bảo trì phải tuân theo hướng dẫn kỹ thuật của nhà sản xuất và nhiệm vụ chuyển đổi thực tế của hệ thống lắp đặt.
Sự khác biệt giữa thiết kế trong nhà và ngoài trời là gì?
Máy cắt trong nhà và ngoài trời có thể sử dụng nguyên lý ngắt cơ bản giống nhau nhưng có các yêu cầu cơ học và môi trường rất khác nhau.
Máy cắt trong nhà
Cầu dao trong nhà thường được lắp đặt trong tủ thiết bị đóng cắt hoặc phòng điện. Môi trường xung quanh của chúng có thể được kiểm soát nhiều hơn, cho phép bố trí lớp cách nhiệt và vỏ bọc nhỏ gọn.
Các thiết kế trong nhà thường xuất hiện dưới dạng các thiết bị có thể kéo ra hoặc lắp đặt cố định trong thiết bị đóng cắt bọc kim loại. Sự sắp xếp chính xác phụ thuộc vào kiến trúc bảng điều khiển.
Máy cắt ngoài trời
Thiết bị ngoài trời phải chịu được mưa, độ ẩm, thay đổi nhiệt độ, ánh sáng mặt trời, ô nhiễm, bụi, gió và các áp lực môi trường khác.
Do đó, các sản phẩm ngoài trời yêu cầu phải có vỏ bọc phù hợp, cách nhiệt bên ngoài, lựa chọn vật liệu, bảo vệ bề mặt và cơ chế chịu được thời tiết.
Cách nhiệt tổng hợp
Cầu dao ngoài trời có thể sử dụng vật liệu cách điện tổng hợp như cao su silicon hoặc các thành phần gốc epoxy tùy thuộc vào cấu trúc sản phẩm. Những vật liệu này có thể hỗ trợ hiệu suất cách nhiệt trong điều kiện môi trường thay đổi khi được thiết kế chính xác.
Lắp đặt gắn trên cột
Một số máy cắt phân phối ngoài trời được thiết kế để lắp trên cột. Cấu hình này có thể đơn giản hóa việc tích hợp vào các mạng phân phối trên cao và cho phép thiết bị chuyển mạch chiếm diện tích tương đối nhỏ.
Lắp đặt trạm biến áp
Máy cắt trạm biến áp có thể được lắp đặt trên các công trình hoặc trong các cụm thiết bị đóng cắt ngoài trời. Kết nối của chúng với thanh cái, máy biến dòng, máy biến điện áp, thiết bị chống sét và hệ thống nối đất cần phải được phối hợp.
| Kiểu cài đặt | Môi trường điển hình | Trọng tâm thiết kế chính |
|---|---|---|
| Thiết bị chuyển mạch trong nhà | Phòng điện và tủ điện kèm theo | Nhỏ gọn, tích hợp ngăn, truy cập dịch vụ |
| phân phối ngoài trời | Mạng lưới ngoài trời | Khả năng chống chịu thời tiết và hiệu suất cách nhiệt |
| Gắn cực | Hệ thống phân phối trên cao | Trọng lượng, kết cấu lắp đặt, vận hành từ xa |
| Trạm biến áp ngoài trời | Trạm biến áp tiện ích và công nghiệp | Độ bền môi trường, tích hợp thanh cái, phối hợp cách nhiệt |
Yếu tố môi trường
Nhiệt độ, độ cao, ô nhiễm, độ ẩm, tiếp xúc với muối và bức xạ cực tím đều có thể ảnh hưởng đến việc lựa chọn thiết bị.
Ví dụ, độ cao có thể ảnh hưởng đến hiệu suất điện môi của vật liệu cách nhiệt không khí, trong khi ô nhiễm nghiêm trọng có thể ảnh hưởng đến bề mặt cách điện bên ngoài. Môi trường ven biển có thể làm tăng nguy cơ bị ăn mòn, đặc biệt là xung quanh các kết cấu và kết nối kim loại.
Trong nhà không có nghĩa là không cần bảo trì
Thiết bị trong nhà được bảo vệ khỏi thời tiết trực tiếp, nhưng bụi, hơi nước ngưng tụ, chu kỳ nhiệt độ và hao mòn cơ học vẫn có thể ảnh hưởng đến cơ chế và kết nối điện.
Do đó, việc bảo vệ môi trường cần được đánh giá một cách thực tế hơn là cho rằng thiết bị trong nhà hoạt động trong điều kiện lý tưởng.
Máy cắt chân không so sánh với các công nghệ gián đoạn khác như thế nào?
Hiểu được sự khác biệt giữa các công nghệ gián đoạn giúp các kỹ sư đưa ra quyết định kỹ thuật sáng suốt. Mỗi công nghệ có các đặc tính về điện, cơ khí, môi trường và bảo trì riêng.
gián đoạn không khí
Sự gián đoạn mạch không khí sử dụng không khí làm môi trường hồ quang. Trong lịch sử, hệ thống không khí đã được sử dụng ở nhiều cấp điện áp. Thiết kế của họ có thể liên quan đến máng hồ quang, thổi từ tính hoặc các phương pháp khác để kiểm soát hồ quang.
Ở điện áp trung bình, ngắt chân không nhỏ gọn có thể mang lại kiến trúc vật lý khác bằng cách đặt quá trình ngắt bên trong buồng kín.
Gián đoạn dầu
Máy cắt dầu sử dụng dầu cách điện vừa làm môi trường cách điện vừa là một phần của quá trình dập tắt hồ quang. Các hệ thống lắp đặt cũ hơn có thể vẫn chứa các thiết bị như vậy, nhưng các hệ thống lắp đặt trung áp hiện đại thường sử dụng các công nghệ thay thế.
Hệ thống dầu đòi hỏi phải chú ý đến tình trạng dầu, ngăn chặn, rò rỉ, ô nhiễm và các vấn đề bảo trì liên quan.
gián đoạn SF6
Khí SF6 trước đây đã được sử dụng trong các thiết bị ngắt mạch khí và cách điện bằng khí vì đặc tính cách điện và dập tắt hồ quang của nó. Tuy nhiên, những cân nhắc về môi trường đã khuyến khích việc phát triển và áp dụng các công nghệ thay thế trong các ứng dụng phù hợp.
gián đoạn chân không
Ngắt chân không sử dụng buồng chân không kín. Bộ phận ngắt nhỏ gọn và thiếu dầu cách điện bên trong bộ ngắt là những đặc điểm quan trọng của công nghệ.
| Công nghệ | Vòng cung trung bình | Cân nhắc điển hình |
|---|---|---|
| Không khí | Không khí | Cấu trúc điều khiển hồ quang và yêu cầu cách điện vật lý |
| Dầu | Dầu cách điện | Tình trạng dầu, ngăn chặn, bảo trì |
| khí SF6 | SF6 | Niêm phong khí, xử lý, cân nhắc về môi trường |
| chân không | Hút chân không với hành vi hồ quang hơi kim loại | Thiết kế bộ ngắt, vật liệu tiếp xúc, hiệu suất cơ chế |
Tại sao công nghệ chân không được sử dụng rộng rãi ở điện áp trung thế
Ngắt chân không có thể cung cấp một bộ ngắt nhỏ gọn, dập tắt hồ quang nhanh và môi trường ngắt kín. Những đặc điểm này rất phù hợp với thiết bị đóng cắt trung thế trong nhà và nhiều ứng dụng phân phối ngoài trời.
Công nghệ này cũng tương thích với các cơ chế ngắt hiện đại và hệ thống bảo vệ kỹ thuật số.
Lựa chọn công nghệ phải phù hợp với ứng dụng cụ thể
Về mặt kỹ thuật, sẽ không hợp lý khi tuyên bố một phương tiện gián đoạn là vượt trội hơn hẳn. Cách tiếp cận đúng là so sánh các yêu cầu của mạng điện, không gian lắp đặt sẵn có, điều kiện môi trường, nhiệm vụ vận hành, kiến trúc bảo vệ, tiêu chuẩn áp dụng và chiến lược bảo trì.
Công nghệ phù hợp là công nghệ đáp ứng đầy đủ các yêu cầu.
Máy cắt hoạt động như thế nào với rơle và cảm biến bảo vệ?
Bộ ngắt mạch hiếm khi hoạt động một mình. Hành động ngắt và đóng của nó thường được phối hợp với hệ thống bảo vệ đo các điều kiện điện và xác định khi nào cần thực hiện hành động chuyển mạch.
Máy biến dòng điện
Máy biến dòng cung cấp thông tin dòng điện theo tỷ lệ cho rơle bảo vệ và đồng hồ đo. Tỷ lệ và đặc điểm độ chính xác của chúng cần phải phù hợp với sơ đồ bảo vệ.
Máy biến dòng và máy cắt tạo thành một phần của cùng một chuỗi xử lý sự cố. Nếu cấu hình CT hoặc hệ thống dây điện không chính xác, rơle có thể không nhận được tín hiệu như mong đợi.
Máy biến điện áp
Máy biến điện áp có thể cung cấp thông tin điện áp để bảo vệ, đo sáng, đồng bộ hóa và điều khiển. Tùy thuộc vào chức năng bảo vệ, rơle có thể sử dụng điện áp cùng với dòng điện để xác định tình trạng điện của mạng.
Rơle bảo vệ
Rơle bảo vệ liên tục đánh giá các phép đo điện. Tùy thuộc vào ứng dụng, các chức năng có thể bao gồm quá dòng, chạm đất, thấp áp, quá áp, bảo vệ định hướng, bảo vệ động cơ, bảo vệ máy biến áp hoặc các chức năng chuyên dụng khác.
Mạch chuyến đi
Khi rơle xác định rằng cầu dao sẽ mở, nó sẽ gửi lệnh ngắt qua mạch điều khiển. Cuộn dây kích hoạt cơ chế này, sau đó tách các tiếp điểm ra.
Kiểm soát đóng cửa
Việc đóng cửa cũng được kiểm soát. Hệ thống có thể bao gồm các điều khiển đóng cục bộ và từ xa, khóa liên động điện, chức năng đồng bộ hóa và tín hiệu cho phép.
| Thành phần hệ thống | Chức năng | Mối quan hệ với Breaker |
|---|---|---|
| Máy biến dòng điện | Đo dòng điện | Cung cấp đầu vào bảo vệ và đo sáng |
| Máy biến điện áp | Đo điện áp | Cung cấp thông tin điện áp để bảo vệ và điều khiển |
| Rơle bảo vệ | Đánh giá điều kiện điện | Phát hành lệnh ngắt hoặc lệnh cho phép |
| cuộn dây chuyến đi | Chuyển đổi lệnh điện thành hành động cơ học | Bắt đầu mở cầu dao |
| Hệ thống điều khiển | Giám sát chuyển đổi và trạng thái | Quản lý hoạt động cục bộ, từ xa và khóa liên động |
lồng vào nhau
Khóa liên động là một tính năng an toàn quan trọng. Khóa liên động cơ hoặc điện có thể ngăn chặn các hành động đã chọn khi thiết bị ở trạng thái không phù hợp.
Ví dụ, một cầu dao rút ra được có thể không được phép di chuyển giữa các vị trí khi nó đóng. Dao nối đất có thể bị ngăn không cho hoạt động trong khi mạch sơ cấp được cấp điện, tùy thuộc vào kiến trúc hệ thống.
Giám sát từ xa
Việc lắp đặt điện hiện đại ngày càng sử dụng giao tiếp kỹ thuật số để giám sát vị trí máy cắt, trạng thái ngắt, tình trạng cơ chế và các thông số khác.
Thông tin từ xa có thể nâng cao nhận thức vận hành, nhưng giám sát kỹ thuật số không thay thế được các quy trình an toàn chính xác tại địa phương. Các nhóm bảo trì vẫn cần thực hành cách ly, xác minh, nối đất và làm việc xác định.
Ứng dụng nào sử dụng công nghệ chuyển mạch này?
Công nghệ ngắt chân không được sử dụng trong nhiều ứng dụng trung thế vì hình thức nhỏ gọn và bộ ngắt kín phù hợp với nhiều kiến trúc phân phối.
Được sử dụng để chuyển mạch lộ tuyến, kết nối máy biến áp, phần bus và bảo vệ phân phối trong mạng lưới tiện ích.
Được sử dụng cho các nguồn cấp điện trung thế phục vụ động cơ, máy biến áp, thiết bị xử lý và hệ thống phân phối nội bộ.
Hỗ trợ hệ thống thu thập, kết nối máy biến áp, bảo vệ nguồn cấp dữ liệu và chuyển mạch có điều khiển trong hệ thống lắp đặt năng lượng mặt trời và gió.
Có thể áp dụng cho mạng phân phối trung thế nơi thiết bị phải hoạt động trong môi trường công nghiệp đòi hỏi khắt khe.
Được sử dụng trong các tòa nhà và khuôn viên lớn nhận nguồn điện trung thế và phân phối điện thông qua máy biến áp và nguồn cấp điện.
Có thể hỗ trợ phân phối điện cho đường sắt, vận tải, sân bay và cơ sở hạ tầng khác yêu cầu chuyển đổi điện áp trung thế được kiểm soát.
Phân phối tiện ích
Mạng lưới tiện ích sử dụng máy cắt trung thế để quản lý các bộ cấp nguồn và phân chia các mạch phân phối. Bộ ngắt có thể cách ly một bộ cấp nguồn bị lỗi trong khi cho phép các bộ phận khác của mạng vẫn được cấp điện khi cấu trúc liên kết mạng và sự phối hợp bảo vệ cho phép.
Cấu hình gắn trên cột ngoài trời có thể hữu ích trong các hệ thống phân phối trên cao, trong khi các máy cắt thiết bị đóng cắt trong nhà thường được tích hợp vào các trạm biến áp và các cụm phân phối nhỏ gọn.
Phân phối công nghiệp
Các nhà máy công nghiệp có thể có nhiều động cơ trung thế, máy biến áp, dây chuyền xử lý và tải điện lớn. Bảo vệ chọn lọc đặc biệt quan trọng vì việc ngắt không cần thiết của phần phân phối lớn hơn có thể ảnh hưởng đến một số mạch hạ lưu.
Do đó, máy cắt cần phải hoạt động với sơ đồ bảo vệ phản ánh được kiến trúc điện của nhà máy.
Bảo vệ máy biến áp
Máy cắt trung áp có thể được sử dụng ở phía sơ cấp hoặc thứ cấp của máy biến áp tùy thuộc vào thiết kế mạng. Hệ thống bảo vệ có thể kết hợp các chức năng quá dòng, chạm đất, nhiệt độ và các chức năng dành riêng cho máy biến áp khác.
Chuyển mạch động cơ
Động cơ lớn có thể yêu cầu chuyển mạch và bảo vệ điện áp trung thế. Các ứng dụng động cơ đặt ra những thách thức riêng vì dòng điện khởi động có thể cao hơn đáng kể so với dòng điện hoạt động bình thường.
Do đó, cầu dao và rơle bảo vệ phải được chọn theo đặc tính khởi động và yêu cầu bảo vệ của động cơ.
Hệ thống năng lượng tái tạo
Các dự án năng lượng mặt trời và gió thường chứa nhiều bộ cấp nguồn và giao diện máy biến áp. Máy cắt trung thế có thể được sử dụng để kết nối và cách ly các phần của mạng thu gom và phối hợp bảo vệ với thiết bị phát điện.
Cơ sở hạ tầng quan trọng
Bệnh viện, trung tâm dữ liệu, sân bay, cơ sở xử lý nước và cơ sở hạ tầng truyền thông có thể yêu cầu hệ thống phân phối trung áp có tính phối hợp cao. Việc lựa chọn máy cắt trong các môi trường này có mối liên hệ chặt chẽ với tính dự phòng, tính chọn lọc bảo vệ, quy trình bảo trì và tính liên tục trong hoạt động.
Trong tất cả các ứng dụng này, cầu dao là một phần của kiến trúc điện lớn hơn. Ứng dụng xác định điện áp, dòng điện, đánh giá lỗi, sơ đồ bảo vệ, bố trí điều khiển, thiết kế môi trường và chiến lược bảo trì chính xác.
Những lỗi lựa chọn và cài đặt phổ biến nào nên tránh?
Nhiều vấn đề về cầu dao có thể bắt nguồn từ các thông số kỹ thuật hoặc giả định lắp đặt không đầy đủ. Các lỗi quan trọng nhất xảy ra khi các kỹ sư coi máy cắt như một bộ phận biệt lập thay vì một phần của hệ thống phân phối và bảo vệ hoàn chỉnh.
- Chỉ chọn theo điện áp:Dòng điện định mức, khả năng lỗi, cách điện, cơ chế vận hành và môi trường cũng cần phải phù hợp.
- Bỏ qua tính toán ngắn mạch:Dòng điện sự cố khả dụng phải được thiết lập trước khi xếp hạng máy cắt được hoàn thành.
- Bỏ qua việc phối hợp bảo vệ:Cài đặt rơle và hiệu suất của bộ ngắt phải hỗ trợ độ chọn lọc mong muốn.
- Đánh giá thấp không gian cáp:Đầu cuối cáp và bán kính uốn có thể ảnh hưởng đến việc bố trí thiết bị đóng cắt thực tế.
- Nhìn ra điện áp điều khiển:Mạch cắt và đóng yêu cầu nguồn điện phụ thích hợp.
- Bỏ qua khóa liên động:Trình tự vận hành phải được kiểm tra dựa trên kiến trúc thiết bị đóng cắt hoàn chỉnh.
- Bỏ qua kế hoạch bảo trì:Cơ chế, thiết bị đầu cuối, mạch điều khiển và thiết bị đóng cắt xung quanh vẫn cần được kiểm tra.
- Sử dụng tài liệu không đầy đủ:Các bản vẽ, sơ đồ nối dây, dữ liệu trên bảng tên và hồ sơ kiểm tra phải mô tả cùng một cấu hình.
Vấn đề “đánh giá cao nhất luôn tốt hơn”
Xếp hạng cao hơn không tự động là sự lựa chọn kỹ thuật chính xác. Máy cắt vẫn cần phải phù hợp với thiết bị đóng cắt vật lý, bố trí cáp, hệ thống bảo vệ, điện áp điều khiển và môi trường lắp đặt.
Việc lựa chọn phải dựa trên các yêu cầu được tính toán và biên độ thiết kế có thể áp dụng.
Vấn đề “chân không có nghĩa là không cần bảo trì”
Bộ ngắt chân không được bịt kín, nhưng bộ ngắt có chứa các bộ phận cơ và điện có thể bị mài mòn. Lò xo, vòng bi, mối liên kết, công tắc phụ, mạch ngắt, thiết bị đầu cuối và đầu nối điều khiển đều vẫn là những điểm bảo trì liên quan.
Vấn đề “cùng một cầu dao ở mọi nơi”
Một phòng công nghiệp trong nhà sạch sẽ và một trạm biến áp ngoài trời ven biển đại diện cho những môi trường rất khác nhau. Cấu trúc vật lý giống nhau không nên tự động được coi là phù hợp với cả hai.
Vấn đề “cài đặt sau”
Việc lắp đặt cầu dao, đầu cáp, dây điều khiển, khóa liên động và kích thước vỏ cần phải được xem xét trong quá trình thiết kế thiết bị đóng cắt. Việc trang bị thêm các chi tiết này sau khi sản xuất có thể khó khăn.
Vấn đề “tài liệu một lần”
Những thay đổi được thực hiện trong một dự án phải được phản ánh nhất quán trong sơ đồ một đường, bản vẽ bảng điều khiển, sơ đồ nối dây, cài đặt bảo vệ, danh mục vật liệu và tài liệu vận hành.
Việc kiểm tra và tiêu chuẩn nên được đánh giá như thế nào?
Cầu dao trung áp là thiết bị điện có yêu cầu an toàn quan trọng nên việc kiểm tra đóng vai trò trung tâm trong việc xác nhận hiệu suất của chúng.
IEC 62271 là một bộ tiêu chuẩn quan trọng bao gồm thiết bị đóng cắt và điều khiển điện áp cao. Các bộ phận khác nhau giải quyết các loại thiết bị và yêu cầu kiểm tra khác nhau.
Kiểm tra định kỳ
Kiểm tra định kỳ được thực hiện trên thiết bị được sản xuất để xác nhận rằng mỗi đơn vị sản xuất đều tuân thủ các yêu cầu thiết kế hiện hành.
Chương trình thử nghiệm chính xác phụ thuộc vào thiết kế cầu dao nhưng có thể bao gồm các kiểm tra liên quan đến điện, cơ, điều khiển và cách điện.
Kiểm tra kiểu
Các thử nghiệm điển hình xác nhận hiệu suất của một thiết kế cụ thể trong các điều kiện thử nghiệm được chỉ định. Chúng có thể giải quyết vấn đề tăng nhiệt độ, hiệu suất điện môi, gián đoạn ngắn mạch, độ bền cơ học, hoạt động hồ quang bên trong và các đặc tính khác nếu có.
Kiểm tra điện môi
Thử nghiệm điện môi đánh giá xem hệ thống cách điện có thể chịu được ứng suất điện áp quy định hay không. Điều này có thể bao gồm các thử nghiệm liên quan đến khả năng chịu tần số công nghiệp và xung tùy thuộc vào các yêu cầu áp dụng.
Kiểm tra độ bền cơ học
Các thử nghiệm độ bền cơ học đánh giá xem cơ cấu vận hành có thể hoàn thành số lượng thao tác chuyển mạch cần thiết mà không bị hư hỏng đến mức không thể chấp nhận được hay không.
Kiểm tra ngắn mạch
Các thử nghiệm loại ngắn mạch có thể đánh giá khả năng của máy cắt trong việc làm gián đoạn các điều kiện dòng điện sự cố đã xác định. Đây là một trong những minh chứng quan trọng nhất của hệ thống gián đoạn hoàn chỉnh.
Thử nghiệm tăng nhiệt độ
Thử nghiệm độ tăng nhiệt độ kiểm tra trạng thái nhiệt của các bộ phận mang dòng điện trong các điều kiện dòng điện xác định. Điện trở tiếp xúc, hình dạng dây dẫn, thiết bị đầu cuối và thiết kế vỏ đều góp phần tạo nên kết quả.
| Danh mục thử nghiệm | Mục đích chính | Bằng chứng điển hình |
|---|---|---|
| Kiểm tra định kỳ | Xác minh từng đơn vị sản xuất | Biên bản kiểm tra, thử nghiệm định kỳ |
| Kiểm tra loại | Xác nhận thiết kế trong các điều kiện xác định | Báo cáo hoặc chứng chỉ kiểm tra điển hình |
| Kiểm tra điện môi | Kiểm tra khả năng chịu cách điện | Biên bản thử nghiệm điện |
| Độ bền cơ học | Xác minh độ bền của cơ chế chuyển mạch | Tài liệu kiểm tra độ bền |
| Kiểm tra ngắn mạch | Xác minh khả năng gián đoạn lỗi | Tài liệu kiểm tra loại áp dụng |
| Nhiệt độ tăng | Đánh giá đặc tính nhiệt dòng điện liên tục | Hồ sơ kiểm tra hiệu suất nhiệt |
Vấn đề phạm vi kiểm thử
Giấy chứng nhận kiểm tra cần được xem xét trong ngữ cảnh. Điện áp, dòng điện, kết cấu cầu dao, cơ cấu, hệ thống cách điện và các phụ kiện được thử nghiệm phải tương ứng với cấu hình được cung cấp.
Chứng chỉ liên quan đến một cấu hình sản phẩm sẽ không tự động được coi là bao gồm mọi biến thể của dòng sản phẩm.
Kiểm tra nhà máy
Các chương trình chất lượng cũng có thể bao gồm kiểm tra kích thước, xác minh tính toàn vẹn chân không, đo điện trở tiếp xúc, kiểm tra thời gian cơ học, xác minh mạch điều khiển và kiểm tra trực quan.
Vận hành trang web
Sau khi lắp đặt, bộ phận ngắt và thiết bị đóng cắt cần được vận hành theo quy trình của dự án. Điều này có thể bao gồm kiểm tra cách điện, đo điện trở tiếp điểm, kiểm tra hoạt động cơ học, kiểm tra rơle bảo vệ, kiểm tra mạch điều khiển, xác minh khóa liên động và kiểm tra chức năng.
Một bản đặc tả kỹ thuật chuyên nghiệp nên bao gồm những gì?
Thông số kỹ thuật chuyên nghiệp phải cung cấp cho các kỹ sư và nhóm mua hàng đủ thông tin để chọn cầu dao chính xác trước khi thiết bị được sản xuất hoặc lắp đặt.
| Khu vực đặc điểm kỹ thuật | Thông tin để xác định | Tại sao nó quan trọng |
|---|---|---|
| Điện áp định mức | Đánh giá điện áp hệ thống và thiết bị | Xác định các yêu cầu về điện và cách điện |
| Đánh giá hiện tại | Khả năng hiện tại liên tục | Xác định các yêu cầu về nhiệt và dây dẫn |
| Tính thường xuyên | 50 Hz, 60 Hz hoặc tần số hệ thống được chỉ định | Đảm bảo khả năng tương thích với mạng điện |
| Công suất đột phá | Đánh giá gián đoạn ngắn mạch cần thiết | Xác định sự phù hợp với mức độ lỗi |
| Khả năng chịu đựng | Yêu cầu chịu đựng thời gian ngắn và cao điểm | Hỗ trợ hiệu suất lỗi cấu trúc và nhiệt |
| cách nhiệt | Mức độ cách nhiệt và kết cấu | Đảm bảo sự phù hợp về điện môi |
| Cơ chế vận hành | Lò xo, điện từ hoặc thay thế được xác định | Xác định khả năng điều khiển và hành vi cơ học |
| Điện áp điều khiển | Điện áp ngắt, đóng, động cơ và mạch phụ | Đảm bảo khả năng tương thích với hệ thống điều khiển |
| Bố trí lắp đặt | Cố định, có thể kéo ra, gắn trên cột hoặc cách bố trí khác | Đảm bảo khả năng tương thích vật lý |
| Môi trường | Trong nhà, ngoài trời, nhiệt độ, độ cao, ô nhiễm | Làm cho sản phẩm phù hợp với điều kiện trang web |
Bắt đầu với sơ đồ một đường
Sơ đồ một đường xác định vị trí của cầu dao trong mạng điện. Nó hiển thị các nguồn cấp điện đến và đi, máy biến áp, động cơ, máy phát điện, thanh cái, vùng bảo vệ và các yếu tố chính khác.
Thông số kỹ thuật của máy cắt nên được phát triển từ bối cảnh điện này.
Xác định vị trí ngắt
Thông số kỹ thuật phải nêu rõ cầu dao được cố định hay loại rút ra được và mô tả vị trí liên quan cũng như các yêu cầu về khóa liên động.
Xác định các kết nối chính
Hình học kết nối đặc biệt quan trọng đối với việc tích hợp thiết bị đóng cắt. Khoảng cách thanh cái, đầu cáp, hướng đầu cuối và bố trí pha phải tương ứng với thiết kế bảng điều khiển.
Xác định các hàm phụ trợ
Các tiếp điểm phụ, cuộn dây ngắt, cuộn dây đóng, bộ nhả điện áp thấp, bộ điều khiển động cơ, bộ chỉ báo cơ học và giao diện điều khiển từ xa phải được liệt kê rõ ràng nếu có.
Xác định yêu cầu bảo vệ
Thông số kỹ thuật bảo vệ phải xác định các chức năng rơle cần thiết, tỷ số CT, đầu vào điện áp nếu có, logic ngắt, khóa liên động và giao diện truyền thông.
Xác định các yêu cầu về môi trường
Dự án nên xác định xem máy cắt sẽ hoạt động trong nhà hay ngoài trời và cung cấp thông tin về nhiệt độ, độ cao, độ ẩm, ô nhiễm, địa chấn và ăn mòn liên quan nếu có.
Xác định yêu cầu kiểm tra
Tài liệu kỹ thuật phải xác định các tiêu chuẩn áp dụng, kiểm tra định kỳ, kỳ vọng kiểm tra điển hình, yêu cầu kiểm tra và quy trình vận hành.
- Xác định hệ thống điện:Thiết lập điện áp, tần số, cấu hình mạng và bố trí nối đất.
- Tính toán các điều kiện lỗi của hệ thống:Xác định dòng điện ngắn mạch khả dụng tại vị trí máy cắt.
- Xác định tải liên tục:Thiết lập các điều kiện hoạt động hiện tại và dự kiến.
- Chọn kiến trúc gián đoạn:Xác nhận công nghệ chân không và cấu hình cầu dao thích hợp.
- Xác định cơ chế hoạt động:Chỉ định cách bố trí lò xo hoặc điện từ và trình tự vận hành cần thiết.
- Xác định bảo vệ:Tọa độ CT, đầu vào điện áp, rơle, mạch ngắt và khóa liên động.
- Xác định cài đặt vật lý:Xác nhận cấu trúc, thiết bị đầu cuối, kích thước và giao diện cáp cố định hoặc có thể kéo ra được.
- Xem xét điều kiện trang web:Xác nhận nhiệt độ, độ ẩm, độ cao, ô nhiễm, ăn mòn và tiếp xúc với môi trường.
- Xác định thử nghiệm:Xác nhận các thử nghiệm thường lệ, loại, nhà máy, địa điểm và vận hành thử có thể áp dụng.
- Tài liệu kiểm soát:Đảm bảo tất cả các bản vẽ, cài đặt, thông số kỹ thuật và chứng chỉ đều mô tả cấu hình cuối cùng giống nhau.
Người mua nên yêu cầu gì trước khi phê duyệt?
- Bản vẽ bố trí chung:Xác nhận kích thước tổng thể, cách lắp đặt, vị trí đầu cuối và khoảng trống dịch vụ.
- Sơ đồ điện:Xác nhận các mạch ngắt, đóng, phụ, khóa liên động và điều khiển.
- Dữ liệu bảng tên:Xác minh điện áp, dòng điện, tần số, khả năng ngắt và các đặc tính định mức có liên quan.
- Giao diện bảo vệ:Xác minh các giao diện CT, VT, rơle, ngắt và truyền thông.
- Tài liệu kiểm tra:Xác nhận phạm vi của hồ sơ kiểm tra thường xuyên và kiểm tra điển hình áp dụng cho thiết kế được cung cấp.
- Thông tin cài đặt:Xác nhận các yêu cầu nâng, vận chuyển, kết nối, vận hành và bảo trì.
Thông số kỹ thuật chi tiết làm giảm sự mơ hồ giữa các nhóm kỹ thuật, mua hàng, sản xuất, vận hành và bảo trì. Nó cũng giúp ngăn chặn những thay đổi ở giai đoạn cuối do thiếu thông tin giao diện.
Câu hỏi thường gặp
Chức năng chính của máy cắt chân không là gì?
Nó kết nối và ngắt kết nối các mạch điện trung thế và ngắt dòng điện trong điều kiện bình thường và lỗi được chỉ định. Quá trình gián đoạn xảy ra bên trong một thiết bị ngắt chân không kín.
Tại sao dùng chân không để cắt hồ quang điện?
Chân không cung cấp một môi trường điện môi được kiểm soát trong đó hoạt động của hồ quang khác với sự gián đoạn của không khí, dầu hoặc khí. Sau khi tách tiếp điểm và dòng điện bằng 0, bộ ngắt chân không có thể phục hồi cường độ điện môi nhanh chóng trong các điều kiện thiết kế.
Bộ ngắt chân không là gì?
Bộ ngắt chân không là một buồng kín chứa các tiếp điểm điện cố định và chuyển động cũng như các bộ phận che chắn bên trong. Nó thực hiện ngắt dòng điện thực tế khi cầu dao mở ra.
Sự khác biệt giữa bộ ngắt mạch và contactor là gì?
Bộ ngắt mạch được thiết kế để ngắt dòng điện sự cố trong khả năng định mức của nó và để cung cấp các chức năng bảo vệ. Công tắc tơ thường được thiết kế để chuyển tải thường xuyên trong các điều kiện vận hành xác định và thường không nhằm mục đích thực hiện vai trò xóa lỗi giống như bộ ngắt mạch.
Công nghệ ngắt chân không có thể phục vụ những mức điện áp nào?
Ngắt chân không được sử dụng rộng rãi trong các thiết bị trung thế. Các sản phẩm cụ thể có thể được thiết kế cho các cấp điện áp như 10 kV, 12 kV, 24 kV, 36 kV, 40,5 kV và các mức định mức xác định khác tùy thuộc vào thiết kế của nhà sản xuất và tiêu chuẩn áp dụng.
Tại sao khả năng ngắt ngắn mạch lại quan trọng?
Một sự cố có thể tạo ra dòng điện rất cao. Bộ ngắt phải có khả năng ngắt dòng điện sự cố được chỉ định ở điện áp hệ thống mà không gặp sự cố không thể chấp nhận được. Đánh giá yêu cầu phải dựa trên tính toán ngắn mạch thực tế của mạng.
Vai trò của cơ chế vận hành là gì?
Cơ chế vận hành cung cấp chuyển động cơ học cần thiết để mở và đóng các tiếp điểm. Nó kiểm soát hành trình tiếp xúc, tốc độ, lực và thời gian và do đó có ảnh hưởng trực tiếp đến hiệu suất ngắt và đóng.
Cơ cấu lò xo có được sử dụng phổ biến không?
Đúng. Cơ cấu vận hành bằng lò xo được sử dụng rộng rãi trong các máy cắt trung thế. Chúng lưu trữ năng lượng cơ học và giải phóng nó để thực hiện thao tác đóng hoặc mở khi có lệnh.
Cơ chế điện từ cũng có thể được sử dụng?
Đúng. Một số thiết kế máy cắt nhất định sử dụng cơ chế vận hành điện từ. Sự lựa chọn phụ thuộc vào kiến trúc máy cắt, yêu cầu điều khiển, trình tự vận hành và thông số kỹ thuật của dự án.
Máy cắt chân không có cần bảo trì không?
Không. Bộ ngắt chân không được bịt kín, điều này hạn chế việc bảo trì bên trong buồng ngắt, nhưng bộ ngắt hoàn chỉnh vẫn chứa các cơ cấu cơ khí, thiết bị đầu cuối, tiếp điểm phụ, mạch điều khiển, cấu trúc cách điện và các bộ phận khác cần được kiểm tra và bảo dưỡng thích hợp.
Cơ chế vận hành yêu cầu bảo trì gì?
Bảo trì có thể bao gồm kiểm tra các liên kết cơ khí, lò xo, vòng bi, chốt, ốc vít, công tắc phụ, hệ thống dây điện điều khiển và các điểm bôi trơn nếu được chỉ định. Quy trình chính xác phải tuân theo tài liệu bảo trì của nhà sản xuất và nhiệm vụ vận hành thiết bị.
Sự khác biệt giữa máy cắt chân không trong nhà và ngoài trời là gì?
Các sản phẩm trong nhà thường được tích hợp vào các thiết bị đóng cắt hoặc phòng điện được bảo vệ, trong khi các sản phẩm ngoài trời được thiết kế để chịu được mưa, thay đổi nhiệt độ, ánh sáng mặt trời, ô nhiễm và các điều kiện môi trường khác. Nguyên lý ngắt điện có thể giống nhau nhưng các yêu cầu về vỏ bọc và cách điện lại khác nhau.
Bộ ngắt có thể rút được là gì?
Tùy theo thiết kế của thiết bị, máy cắt có thể rút ra có thể di chuyển giữa các vị trí cơ học xác định trong thiết bị đóng cắt, chẳng hạn như các vị trí được kết nối, kiểm tra và cách ly. Sự sắp xếp này có thể hỗ trợ các quy trình bảo trì và thử nghiệm trong khi vẫn duy trì các chức năng khóa liên động đã xác định.
Máy cắt hoạt động như thế nào với rơle bảo vệ?
Rơle nhận các phép đo điện từ máy biến dòng và máy biến điện áp, nếu có. Khi rơle xác định tình trạng bất thường đã xác định, nó sẽ gửi tín hiệu cắt đến máy cắt. Cuộn dây sau đó sẽ kích hoạt cơ chế để mở các tiếp điểm.
Tại sao máy biến dòng lại quan trọng?
Máy biến dòng cung cấp tín hiệu dòng điện theo tỷ lệ để bảo vệ và đo lường. Tỷ lệ, độ chính xác, tải trọng và cách sắp xếp kết nối của chúng cần phải được phối hợp với rơle bảo vệ và hệ thống điện tổng thể.
Tại sao đôi khi người ta sử dụng máy biến điện áp kèm theo cầu dao?
Máy biến điện áp cung cấp tín hiệu điện áp quy mô để đo lường, bảo vệ, đồng bộ hóa và điều khiển. Tùy thuộc vào ứng dụng, rơle bảo vệ có thể sử dụng thông tin điện áp cùng với thông tin hiện tại để xác định xem có tồn tại lỗi hoặc trạng thái hoạt động bất thường hay không.
Mục đích của việc lồng vào nhau là gì?
Khóa liên động giúp ngăn chặn các trình tự vận hành không an toàn đã được xác định. Tùy thuộc vào thiết kế của thiết bị đóng cắt, nó có thể hạn chế chuyển động của máy cắt, hoạt động của dao nối đất hoặc hành động đóng cho đến khi các điều kiện yêu cầu được thỏa mãn.
Những tiêu chuẩn nào thường được áp dụng cho máy cắt trung thế?
IEC 62271 là một bộ tiêu chuẩn quan trọng bao gồm thiết bị đóng cắt và điều khiển điện áp cao. Phần áp dụng phụ thuộc vào loại thiết bị và thiết kế. Các yêu cầu quốc gia và khu vực cũng có thể được áp dụng.
Sự khác biệt giữa kiểm tra thường xuyên và kiểm tra loại là gì?
Kiểm tra định kỳ được thực hiện trên các đơn vị được sản xuất để xác minh sự phù hợp với các yêu cầu sản xuất liên quan. Thử nghiệm điển hình đánh giá hiệu suất của một thiết kế trong các điều kiện thử nghiệm cụ thể và thường được thực hiện như một phần của việc xác nhận thiết kế.
Những thông tin kỹ thuật nào cần được cung cấp khi lựa chọn cầu dao?
Thông tin quan trọng bao gồm điện áp hệ thống, dòng điện định mức, tần số, mức ngắn mạch, yêu cầu cách điện, vị trí lắp đặt, kết cấu cố định hoặc kéo ra được, điện áp điều khiển, chức năng bảo vệ, tiếp điểm phụ, bố trí đầu cuối, điều kiện môi trường cũng như các tiêu chuẩn và thử nghiệm hiện hành.
Cầu dao có thể được tùy chỉnh cho một tủ thiết bị đóng cắt cụ thể không?
Tùy thuộc vào dòng sản phẩm, các yêu cầu cụ thể của dự án có thể bao gồm kích thước lắp đặt, cách bố trí đầu cuối, điện áp điều khiển, mạch phụ, cấu hình cơ chế, giao diện bảo vệ và các thông số kỹ thuật được xác định khác. Cấu hình tùy chỉnh phải được kiểm soát thông qua các tài liệu kỹ thuật đã được phê duyệt.
Những ngành nào thường sử dụng công nghệ gián đoạn chân không?
Các ứng dụng bao gồm phân phối tiện ích, trạm biến áp, nhà máy công nghiệp, khai thác mỏ, cơ sở năng lượng tái tạo, tòa nhà thương mại, cơ sở hạ tầng giao thông, xử lý nước và lắp đặt điện trung thế khác.
Tại sao phải chỉ định máy cắt và thiết bị đóng cắt cùng nhau?
Máy cắt phải phù hợp với thiết bị đóng cắt về mặt cơ học và điện. Giao diện thanh cái, kết nối cáp, mạch điều khiển, khóa liên động, hệ thống bảo vệ, khoảng cách dịch vụ và các yêu cầu về môi trường đều phụ thuộc vào cấu hình bảng điều khiển hoàn chỉnh.
Làm thế nào để lựa chọn máy cắt tốt hơn có thể tăng cường phân phối điện trung thế?
Thiết bị chuyển mạch trung áp là một trong những giao diện chính giữa mạng điện và hệ thống bảo vệ chịu trách nhiệm kiểm soát các điều kiện bất thường. Bộ ngắt phải mang dòng tải liên tục, hoạt động đáng tin cậy, ngắt dòng sự cố xác định, chịu được áp lực điện và cơ, đồng thời giao tiếp chính xác với kiến trúc điều khiển xung quanh.
Sự gián đoạn chân không cung cấp nền tảng thực tế cho nhiều yêu cầu này. Bộ ngắt kín tạo ra một môi trường được kiểm soát để dập tắt hồ quang và có thể hỗ trợ việc xây dựng thiết bị đóng cắt nhỏ gọn. Tuy nhiên, bản thân máy hút bụi chỉ là một yếu tố của sản phẩm hoàn chỉnh.
Hệ thống tiếp điểm, bố trí che chắn, giá đỡ cách điện, cơ cấu vận hành, các cực, mạch điều khiển, các tiếp điểm phụ và vỏ bọc đều phải hoạt động cùng nhau. Tính nhất quán về mặt cơ học đặc biệt quan trọng vì chuyển động đóng và mở quyết định các điều kiện mà bộ ngắt thực hiện chức năng của nó.
Việc lựa chọn điện cũng quan trọng không kém. Điện áp và dòng điện định mức cung cấp điểm khởi đầu, nhưng dòng điện ngắn mạch, mức cách điện, tần số, mức tăng nhiệt độ và các điều kiện môi trường sẽ quyết định liệu một cấu hình cụ thể có phù hợp với mạng thực tế hay không.
Hệ thống bảo vệ thêm một lớp nữa. Máy biến dòng, máy biến điện áp, rơle, cuộn dây, nguồn điều khiển, giao diện truyền thông và khóa liên động tạo thành chuỗi mà qua đó hệ thống điện phát hiện lỗi và phản hồi.
Ứng dụng cũng có vấn đề. Các trạm biến áp tiện ích, cơ sở công nghiệp, mạng lưới năng lượng tái tạo, khu khai thác mỏ, tòa nhà thương mại, cơ sở hạ tầng giao thông và các cơ sở quan trọng không nhất thiết phải có cùng yêu cầu về điện hoặc môi trường.
Kiểm tra và tài liệu cung cấp nền tảng kỹ thuật cuối cùng. Các thử nghiệm thường xuyên, thử nghiệm điển hình, đánh giá điện môi, thử nghiệm độ bền cơ học, thử nghiệm ngắn mạch, đánh giá độ tăng nhiệt, kiểm tra lắp đặt và quy trình vận hành đều phải tương ứng với cấu hình thiết bị cuối cùng.
Được chỉ định đúngMáy cắt chân khôngdo đó không chỉ đơn giản là một thành phần chuyển mạch. Nó là một phần của kiến trúc bảo vệ trung thế tích hợp kết nối sự cố điện, vận hành cơ khí, cảm biến, điều khiển và an toàn hệ thống.
Cần cấu hình cầu dao trung áp cho dự án của bạn?
Comewillhỗ trợ các giải pháp chuyển mạch trung thế cho các ứng dụng tiện ích, công nghiệp, năng lượng tái tạo, thương mại và cơ sở hạ tầng, với các cấu hình bao gồm định mức điện, cơ chế vận hành, giao diện bảo vệ, bố trí lắp đặt và các yêu cầu kỹ thuật dành riêng cho dự án. Để biết chi tiết ứng dụng và thảo luận kỹ thuật,liên hệ với chúng tôi.
