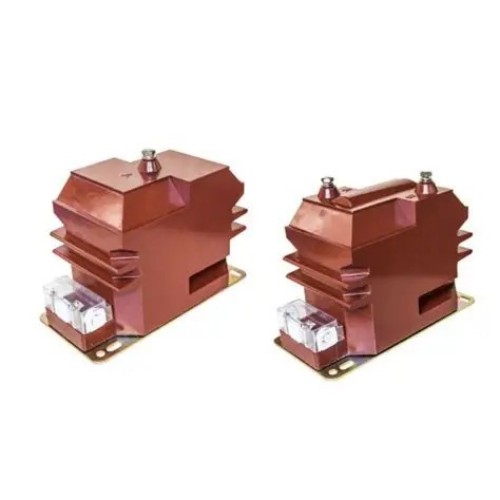

Máy biến điện áp JDZ10-3/6/10A chất lượng cao được cung cấp bởi nhà sản xuất Comewill Trung Quốc. Nó được thiết kế cho các ứng dụng quan trọng, mang lại hiệu suất đáng tin cậy để đo điện áp, đo năng lượng, giám sát thời gian thực và bảo vệ rơle trong hệ thống điện trung áp.
Dòng JDZ10 được thiết kế để phù hợp với các mức điện áp 3kV, 6kV và 10kV, có khả năng tương thích với cả tần số 50Hz và 60Hz, giúp chúng có thể thích ứng với các điều kiện hoạt động trung áp đa dạng. Được sản xuất theo đúng tiêu chuẩn IEC 186 và GB1207-2006, những máy biến áp này cung cấp nền tảng ổn định và đáng tin cậy cho việc đo lường và bảo vệ hệ thống. Là một nhà máy đáng tin cậy có trụ sở tại Trung Quốc, Comewill đảm bảo rằng mọi đơn vị đều đáp ứng các tiêu chuẩn chất lượng nghiêm ngặt.

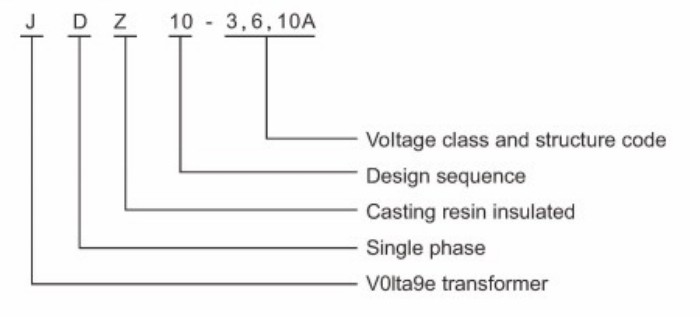

Ký hiệu model của máy biến điện áp RZL-10 và JDZ10-3/6/10 của Comewill xác định rõ ràng các thuộc tính cốt lõi của thiết bị:
J: Máy biến điện áp – chỉ định loại thiết bị.
D: Một pha – thích hợp cho các ứng dụng hệ thống điện một pha.
Z: Vật liệu cách nhiệt bằng nhựa Epoxy – nâng cao hiệu suất cách nhiệt và độ bền.
3, 6, 10: Cấp điện áp – xác định khả năng tương thích với hệ thống 3kV, 6kV và 10kV.
Máy biến áp hỗ trợ cả cấu hình nối dây một pha và ba pha, mang lại sự linh hoạt cho các yêu cầu lắp đặt khác nhau.

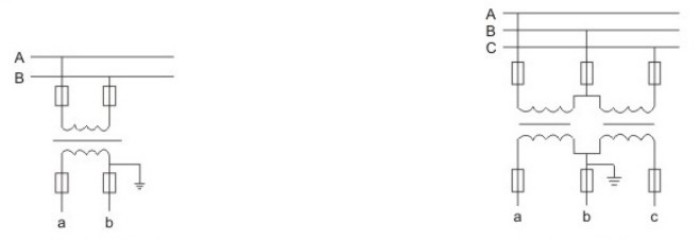

Sơ đồ nối dây một pha
Sơ đồ nối dây ba pha
Sơ đồ nối dây một pha Sơ đồ nối dây ba pha
Để đảm bảo hiệu suất tối ưu và kéo dài tuổi thọ sử dụng, các điều kiện vận hành sau đây được khuyến nghị cho Máy biến điện áp Comewill JDZ10-3/6/10A:
Độ cao: Thích hợp để lắp đặt ở độ cao lên tới 3.000 mét so với mực nước biển, hoạt động ổn định ở khu vực có độ cao lớn mà không cần sửa đổi đặc biệt.
Nhiệt độ môi trường xung quanh: Phạm vi nhiệt độ hoạt động từ -5°C đến +40°C để ngăn chặn sự suy giảm chất cách điện và độ lệch độ chính xác.
Độ ẩm tương đối: Tối đa 65% ở 20°C để tránh lão hóa các bộ phận bên trong do độ ẩm gây ra.
Mức độ ô nhiễm: Được thiết kế cho môi trường ô nhiễm Loại II, có khả năng xử lý ô nhiễm nhỏ trong nhà hoặc ngoài trời.
Môi trường lắp đặt: Không có khí ăn mòn để bảo vệ vỏ và cuộn dây bên trong.
Nếu môi trường lắp đặt của bạn đặc biệt (chẳng hạn như độ ẩm cao và khí ăn mòn), bạn có thể liên lạc trước để tùy chỉnh kế hoạch thích ứng!
Máy biến điện áp JDZ10-3/6/10A được sản xuất theo tiêu chuẩn GB20840.3-2013 và GB20840.1-2010, đảm bảo tuân thủ đầy đủ các yêu cầu quốc gia. Thông số kỹ thuật chính bao gồm:
Hệ số công suất tải: cos Φ = 0,8 (độ trễ), phù hợp với đặc tính mạch thứ cấp thông thường.
Khoảng cách đường rò: Được thiết kế cho mức độ ô nhiễm II, giảm thiểu rủi ro phóng điện cách điện.
Hiệu suất: Đáp ứng đo sáng và bảo vệ ổn định trong điều kiện hoạt động tiêu chuẩn.
| Kiểu | Tỷ lệ điện áp định mức (V) | Tần số (Hz) | Cấp chính xác và đầu ra định mức (VA) | Giới hạn đầu ra(VA) | Mức cách điện định mức (kV) | Nhận xét | |||
| 0.2 | 0.5 | 1 | 6P | ||||||
| JDZ10-3A | 3000/100 | 50.6 | 150 | 30 | 60 |
|
150 | 3,6/25/40 | Tương tự với RZL10 |
| JDZ10-6A | 6000/100 | 15 | 30 | 60 |
|
150 | 7,2/32/60 | ||
| JDZ10-10A | 10000/100 | 15 | 30 | 60 |
|
150 | 42/12/75 | ||
| JDZ10-3B | 3000/100 | 25 | 50 | 90 |
|
300 | 3,6/25/40 | ||
| JDZ10-6B | 6000/100 | 25 | 50 | 90 |
|
300 | 7,2/32/60 | ||
| JDZ10-10B | 10000/100 | 25 | 50 | 90 |
|
300 | 42/12/75 |
|
|
| JDZx10-3AG | 3000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 3,6/25/40 | ||
| JDZx10-6AG | 6000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 7,2/32/60 | ||
| JDZx10-10AG | 10000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 42/12/75 | ||
| JDZx10-3BG | 3000/√3/100/√3/100/3 |
|
40 | 90 | 50 | 400 | 3,6/25/40 | ||
| JDZx10-6BG | 6000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 7,2/32/60 | ||
| JDZx10-10BG | 10000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 42/12/75 | ||
1. Các tính năng chính của Máy biến điện áp JDZ10-3/6/10A này là gì?
Cách nhiệt đúc bằng nhựa Epoxy, kín hoàn toàn, thiết kế một pha, kích thước nhỏ gọn, độ bền cao.
2. Mức điện áp và tần số nào được hỗ trợ?
3kV, 6kV và 10kV, tương thích với hệ thống 50Hz hoặc 60Hz.
3. Nó tuân thủ những tiêu chuẩn nào?
IEC 186 và GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).
4. Điều kiện hoạt động cần thiết là gì?
Độ cao 3000m, nhiệt độ -5°C đến +40°C, độ ẩm 65% ở 20°C, mức ô nhiễm loại II, không có khí ăn mòn.
5. Nó có thể được tùy chỉnh cho các môi trường đặc biệt không?
Có, Comewill cung cấp khả năng tùy chỉnh cho các điều kiện có độ ẩm cao hoặc ăn mòn.
6. Các chữ cái mẫu có ý nghĩa gì?
J = Máy biến điện áp, D = Một pha, Z = Cách điện đúc bằng nhựa Epoxy, 3/6/10 = Cấp điện áp.
7. Có những loại độ chính xác nào?
0,2, 0,5, 1 và 6P, với công suất đầu ra định mức từ 15VA đến 90VA.
