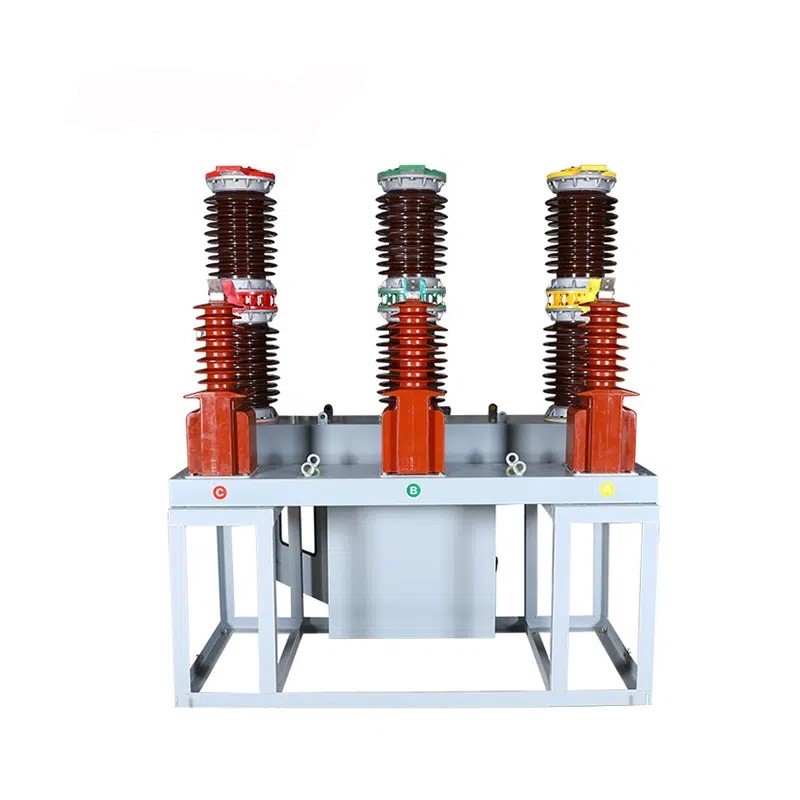

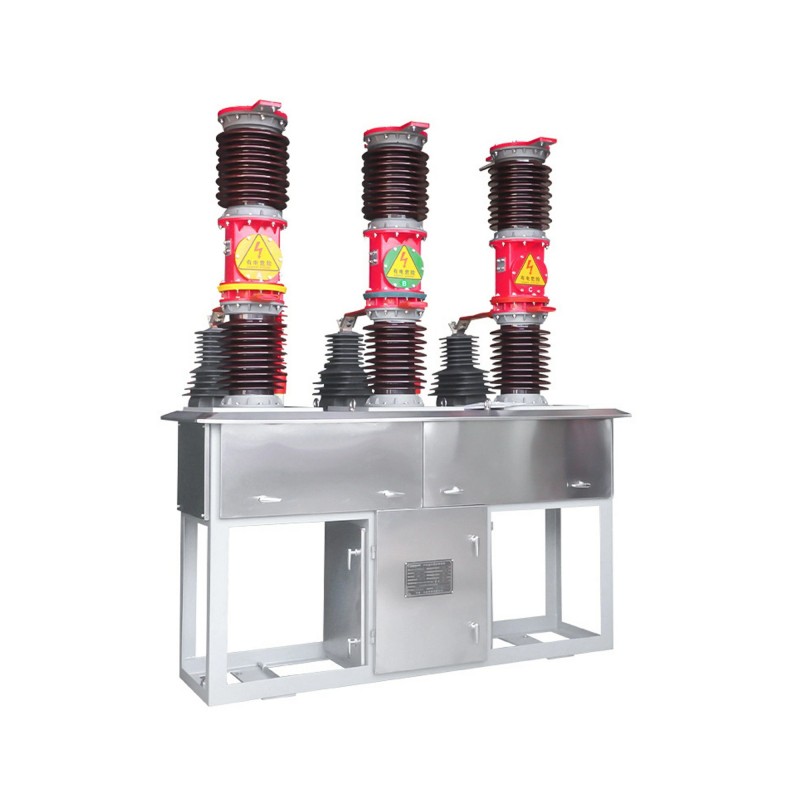

VCB điện áp cao ngoài trời ZW7 chất lượng cao được cung cấp bởi nhà sản xuất Trung Quốc Comewill. Hiệu suất thiết kế của nó tuân thủ tiêu chuẩn quốc gia GB1984-89 "Bộ ngắt mạch điện áp cao AC" và đáp ứng các yêu cầu của tiêu chuẩn IEC-56 "Bộ ngắt mạch điện áp cao AC" của Ủy ban kỹ thuật điện quốc tế (IEC).
Dòng cầu dao này chủ yếu được sử dụng để điều khiển và bảo vệ trong các hệ thống biến đổi và truyền tải điện 35KV ngoài trời. ZW7 điện áp cao ngoài trời AC VCB cũng có thể áp dụng cho hoạt động bình thường và bảo vệ ngắn mạch của lưới điện đô thị và nông thôn, cũng như các doanh nghiệp công nghiệp và khai thác mỏ.
Thông qua cấu trúc tổng thể của chất cách điện bằng sứ kiểu trụ, phần cách điện phía trên chứa bộ ngắt chân không trong khi phần dưới đóng vai trò là chất cách điện bằng sứ trụ. Sản phẩm phù hợp cho các hoạt động thường xuyên và có các ưu điểm bao gồm khả năng bịt kín đáng tin cậy, đặc tính chống lão hóa, chịu áp suất cao, không cháy, không nổ, tuổi thọ cao cũng như lắp đặt và bảo trì dễ dàng.
1. Nhiệt độ làm việc có thể chịu được nhiệt độ từ -40oC đến +40oC và hiệu suất ổn định bất kể trời cực lạnh hay nóng.
2. Độ cao cao nhất có thể đạt tới 1000 mét, ngay cả khi áp suất không khí thấp, nó vẫn có thể hoạt động đáng tin cậy mà không làm mất dây xích.
3. VCB điện áp cao ngoài trời ZW7 có khả năng chống gió tốt và có thể chịu được tốc độ gió lên tới 10 km một giờ; Nếu mô hình có điện áp định mức 132/230kV thì tốc độ gió tối thiểu là 3,2 km/h mới đáp ứng được yêu cầu.
4. Khả năng chống động đất rất tuyệt vời và có thể chịu được cường độ của trận động đất mạnh 8 độ richter. Bạn cũng có thể sử dụng nó ở những nơi có điều kiện địa chất kém.
5. Có tiêu chuẩn về khoảng cách đường rò, ít nhất là 31 mm trên mỗi kilovolt. Ngay cả khi môi trường ẩm ướt hoặc ô nhiễm, nó có thể ngăn chặn hiệu quả các lỗi phóng điện.
6. VCB điện áp cao ngoài trời ZW7 có khả năng chống ô nhiễm không khí mạnh mẽ và được thiết kế đặc biệt cho môi trường ô nhiễm Loại IV. Nó có thể được sử dụng trong các khu công nghiệp phức tạp hoặc môi trường ngoài trời.
1. Nhiệt độ dao động từ -40oC đến +40oC và chúng tôi không sợ quá lạnh hoặc quá nóng;
2. Độ cao không quá 1000 mét là đủ và môi trường áp suất hơi thấp hoàn toàn không ảnh hưởng đến nó;
3. Công suất gió tối đa là 10 km/h và mô hình 132/230kV phải đáp ứng tốc độ gió tối thiểu 3,2 km/h để đạt được hiệu suất tối ưu;
4. Có thể chịu được động đất cấp 8 và có thể yên tâm sử dụng ở những khu vực dễ xảy ra động đất;
5. Khoảng cách dây leo trên mỗi kilovolt ít nhất là 31 mm, đảm bảo an toàn điện;
6. Được thiết kế đặc biệt cho môi trường ô nhiễm Loại IV, VCB điện áp cao ngoài trời ZW7 có thể được sử dụng ở các khu công nghiệp phức tạp và những nơi bị ô nhiễm ngoài trời nghiêm trọng.
| KHÔNG | Mục | Đơn vị | Giá trị | ||
| 1 | Điện áp định mức | KV | 40.5 | ||
| 2 | Mức cách điện định mức | Tần số nguồn chịu được điện áp | Thử nghiệm khô | 95 | |
| Kiểm tra ướt | 80 | ||||
| Điện áp chịu xung sét (đỉnh) | 185 | ||||
| 3 | Đánh giá hiện tại | A | 1250,1600,2000 | ||
| 4 | Dòng điện ngắn mạch định mức | KA | 20,25,31,5 | ||
| 5 | Trình tự hoạt động định mức |
|
0-0,3s-kết hợp-180s-kết hợp | ||
| 6 | Thời gian ngắt dòng điện ngắn mạch định mức | lần | 12 | ||
| 7 | Dòng điện đóng ngắn mạch định mức (đỉnh) | KA | 50,63,80 | ||
| 8 | Dòng điện chịu được đỉnh định mức | ||||
| 9 | Dòng điện chịu được thời gian ngắn định mức | KA | 20,25,31,5 | ||
| 10 | Dòng điện liên tục ngắn mạch định mức | S | 4 | ||
| 11 | Tốc độ mở trung bình | bệnh đa xơ cứng | 1,5 ± 0,2 | ||
| 12 | Tốc độ đóng trung bình | 0,7 ± 0,2 | |||
| 13 | Thời gian đóng liên hệ bị trả lại | s | 2 | ||
| 14 | Chênh lệch thời gian đồng bộ cổng kết hợp (phút) ba pha | 2 | |||
| 15 | Giờ đóng cửa | 150 | |||
| 16 | Giờ mở cửa | 60 | |||
| 17 | Tuổi thọ cơ khí | lần | 10000 | ||
| 18 | Điện áp hoạt động định mức và điện áp định mức mạch phụ | V | DC220,110,24 | ||
| AC220,110,24 | |||||
| 19 | Điện trở DC trên mỗi pha (không có máy biến áp) | μΩ | 100 | ||
| 20 | Các tiếp điểm động và tĩnh cho phép độ dày mài mòn | mm | 3 | ||
| 21 | cân nặng | kg | 800 | ||
