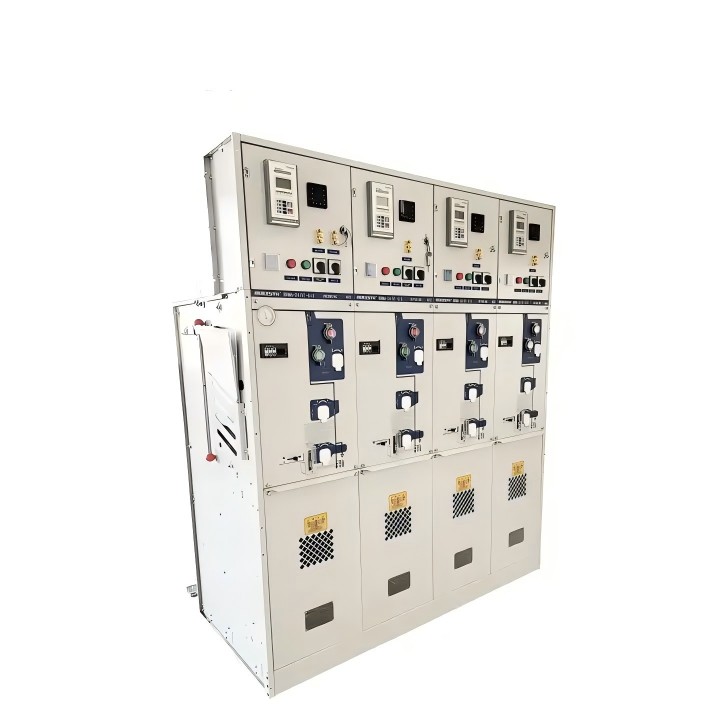

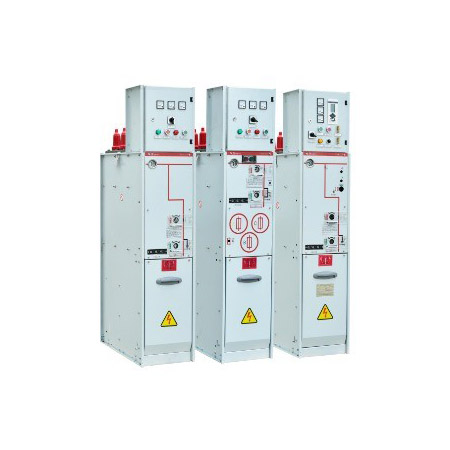

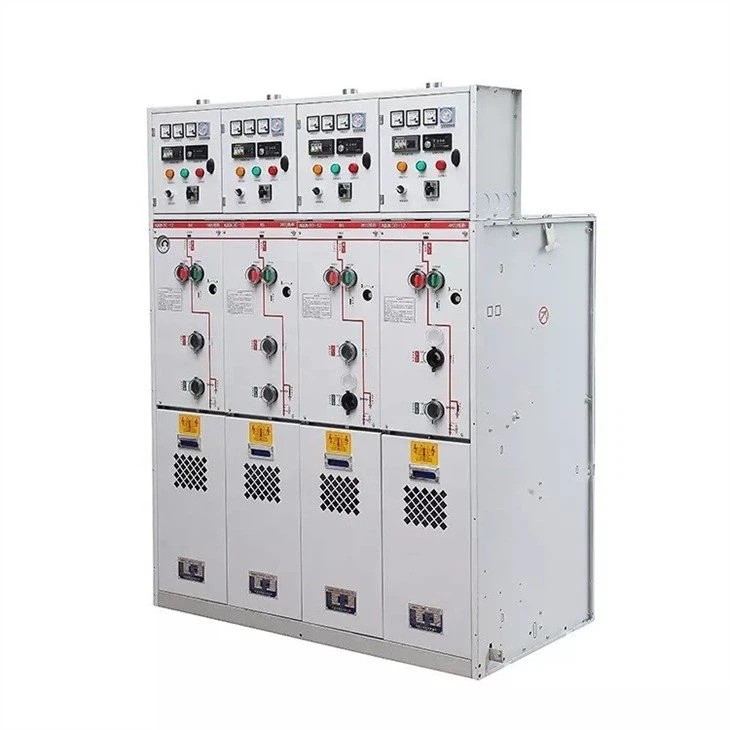

Bạn đang tìm kiếm Thiết bị đóng cắt cách điện bằng khí SF6 vòng 24kV chất lượng? Nhà máy Comewill cung cấp giải pháp RMU dạng mô-đun, linh hoạt. Với điện áp định mức lên đến 24kV và tốc độ rò rỉ dưới 0,25‰, thiết bị đóng cắt của chúng tôi tích hợp cầu dao chân không/SF6 và công tắc tải 3 trạm.
Công nghệ hàn Laser Robot: Không giống như hàn thủ công dễ bị nứt cực nhỏ, "túi khí" SF6 (bình xăng) của chúng tôi được bịt kín bằng robot chính xác. Điều này đảm bảo tốc độ rò rỉ ≤0,25‰ mỗi năm, vượt đáng kể yêu cầu tiêu chuẩn.
Tuổi thọ điện dài: Công tắc tải: Đạt mức E3, cấp cao nhất cho các hoạt động chuyển mạch thường xuyên.
Bộ ngắt mạch: Đạt mức E2, đảm bảo hiệu suất ngắt ngắn mạch mạnh mẽ mà không cần thay thế tiếp điểm thường xuyên.
Khả năng phục hồi môi trường: Với xếp hạng IP67, các thành phần điện áp cao sơ cấp được bảo vệ hoàn toàn khỏi bụi và ngâm tạm thời trong nước, khiến Thiết bị đóng cắt cách điện bằng khí SF6 vòng 24kV trở nên hoàn hảo cho các khu vực ven biển ẩm ướt hoặc các nhà máy công nghiệp bụi bặm.
An toàn vận hành: Áp suất khí được giới hạn nghiêm ngặt ở mức 1,4 bar và thiết kế công tắc tải 3 trạm đảm bảo định vị "Đóng-Trái đất mở" rõ ràng, được xác nhận đầy đủ bằng các báo cáo thử nghiệm loại.
*Bộ phận chính vòng cách điện SF6
* Thiết bị đóng cắt phân phối trung thế trong nhà
*Điện áp định mức: 3,3kV, 6kV, 10kV, 11kV, 12,5kV, 13,8kV, 15kV, 17kV, 22kV, 24kV, 33kV, 36kV, 40,5kV.
*Đứng trên sàn
*Tỷ lệ rò rỉ hàng năm ≤0,25‰ mỗi năm
*Áp suất khí SF6 ở 20oC là 0,4bar (áp suất tương đối)
*Tiêu chuẩn: IEC, ANSI, GB
| Điện áp định mức | kV | 12 | 17,5 | 24 | 36 |
| Tần số nguồn chịu được điện áp | kV | 281) | 38 | 50 | 70 |
| Điện áp chịu xung | kV | 95 | 95 | 125 | 170 |
| Dòng điện định mức bình thường | A | 630 | 630 | 630 | 630 |
| Khả năng phá vỡ: |
|
|
|
|
|
| - tải hoạt động | A | 630 | 630 | 630 | 630 |
| – vòng khép kín | A | 650 | 650 | 650 | 630 |
| – sạc cáp giảm tải | A | 140 | 140 | 140 | 20 |
| – sự cố chạm đất | A | 205 | 160 | 160 | 60 |
| – sạc cáp nối đất | A | 117 | 91 | 91 | 35 |
| Năng lực làm | kA | 62.5 | 52.5 | 52.5 | 50 |
| Dòng điện thời gian ngắn 3 giây | kA | 25 | 21 | 21 | 20 |
| Số lượng hoạt động cơ khí | Hướng dẫn đóng/mở 1000 | ||||
| Công tắc nối đất | |||||
| Điện áp định mức | kV | 12 | 17,5 | 24 | 36 |
| Tần số nguồn chịu được điện áp | kV | 281) | 38 | 50 | 70 |
| Điện áp chịu xung | kV | 95 | 95 | 125 | 170 |
| Năng lực làm | kA | 62.5 | 50 | 50 | 50 |
| Dòng điện thời gian ngắn 3 giây | kA | 25 | 21 | 21 | 20 |
| Số lượng hoạt động cơ khí | Hướng dẫn đóng/mở 1000 | ||||
Có sẵn với điện áp chịu được tần số nguồn 42kV
| Công tắc ngắt kết nối | |||||
| Điện áp định mức | kV | 12 | 17,5 | 24 | 36 |
| Tần số nguồn chịu được điện áp | kV | 282) | 38 | 50 | 70 |
| Điện áp chịu xung | kV | 95 | 95 | 125 | 170 |
| Dòng điện định mức bình thường | A | 200 | 200 | 200 | 630 |
| Khả năng phá vỡ: |
|
|
|
|
|
| - Máy biến áp cắt tải | A | 20 | 20 | 20 | 630 |
| Năng lực làm | kA | 1) | 1) | 1) | 50 |
| Số lượng hoạt động cơ khí | Hướng dẫn đóng/mở 1000 | ||||
| Công tắc nối đất | |||||
| Điện áp định mức | kV | 12 | 17,5 | 24 | 36 |
| Tần số nguồn chịu được điện áp | kV | 282) | 38 | 50 | 70 |
| Điện áp chịu xung | kV | 95 | 95 | 125 | 170 |
| Năng lực làm | kA | 12.5 | 12.5 | 12.5 | 50 |
| Dòng điện thời gian ngắn 1 giây. | kA | 5 | 5 | 5 | 20 |
| Số lượng hoạt động cơ khí | Hướng dẫn đóng/mở 1000 | ||||
1) Bị giới hạn bởi cầu chì điện áp cao
2) Có sẵn với điện áp chịu được tần số nguồn 42kV
| Công tắc ngắt kết nối | |||||
| Điện áp định mức | kV | 12 | 17,5 | 24 | 36 |
| Tần số nguồn chịu được điện áp | kV | 281) | 38 | 50 | 70 |
| Điện áp chịu xung | kV | 95 | 95 | 125 | 170 |
| Dòng điện định mức bình thường | A | 200/6302) | |||
| Khả năng phá vỡ: |
|
|
|
|
|
| - dòng điện cắt ngắn mạch | kA | 21 | 16 | 16 | 20 |
| Năng lực làm | kA | 52.5 | 40 | 40 | 50 |
| Dòng điện thời gian ngắn 3 giây 3) | kA | 21 | 16 | 16 | 20 |
| Số lượng hoạt động cơ khí | 2000 hướng dẫn đóng/mở | ||||
| Trình tự thao tác | O – 3 phút – CO – 3 phút – CO | ||||
| Công tắc nối đất hạ lưu | |||||
| Điện áp định mức | kV | 12 | 17,5 | 24 | 36 |
| Tần số nguồn chịu được điện áp | kV | 281) | 38 | 50 | 70 |
| Điện áp chịu xung | kV | 95 | 95 | 125 | 170 |
| Năng lực làm | kA | 52.5 | 40 | 40 | 50 |
| Dòng điện thời gian ngắn 3 giây | kA | 21 | 16 | 16 | 20 |
| Số lượng hoạt động cơ khí | Hướng dẫn đóng/mở 1000 | ||||
1) Có sẵn với điện áp chịu được tần số nguồn 42kV
2) Tùy thuộc vào loại ống lót được sử dụng
3) Giao diện A – 12,5kA/1s, giao diện B – 16kA/1s
Câu hỏi 1: Điện áp định mức tối đa cho dòng RMU của bạn là bao nhiêu?
Trả lời: Mặc dù mẫu hàng đầu của chúng tôi là thiết bị 24kV, nhưng phạm vi của chúng tôi bao gồm 3,3kV đến 40,5kV để đáp ứng các yêu cầu lưới điện quốc tế khác nhau.
Câu hỏi 2: Tôi có thể chọn giữa Máy cắt chân không và Máy cắt SF6 không?
Đ: Vâng. Trong tủ "V", chúng tôi cung cấp cả hai tùy chọn. Máy cắt chân không thường được ưa chuộng vì ít phải bảo trì, trong khi máy cắt SF6 được cung cấp dựa trên tải trọng cụ thể và nhu cầu về môi trường.
Câu 3: Làm thế nào để bạn đảm bảo áp suất khí vẫn an toàn?
Đáp: Chúng tôi sử dụng áp suất tương đối là 0,4 bar (ở 20°C) và giới hạn tối đa là 1,4 bar. Mỗi thiết bị bao gồm một đồng hồ đo áp suất với các tiếp điểm phụ để theo dõi và báo động từ xa.
Q4: Thiết bị có phù hợp với môi trường ngoài trời khắc nghiệt không?
Đ: Vâng. Trong khi RMU là thiết kế trong nhà thì bình SF6 lõi được xếp hạng IP67. Khi được đặt trong một ki-ốt ngoài trời thích hợp (trạm biến áp nhỏ gọn), nó sẽ phát triển mạnh ở những khu vực có độ ẩm cao hoặc ô nhiễm cao.
