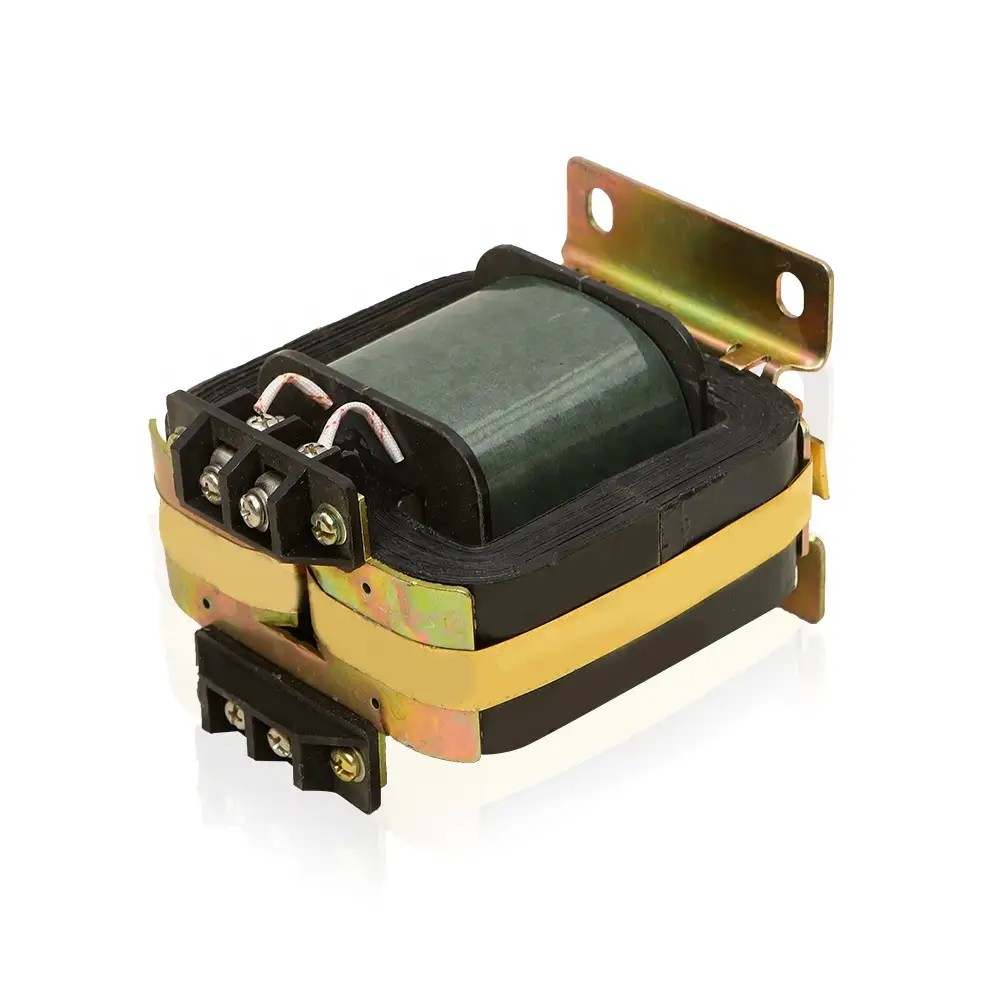

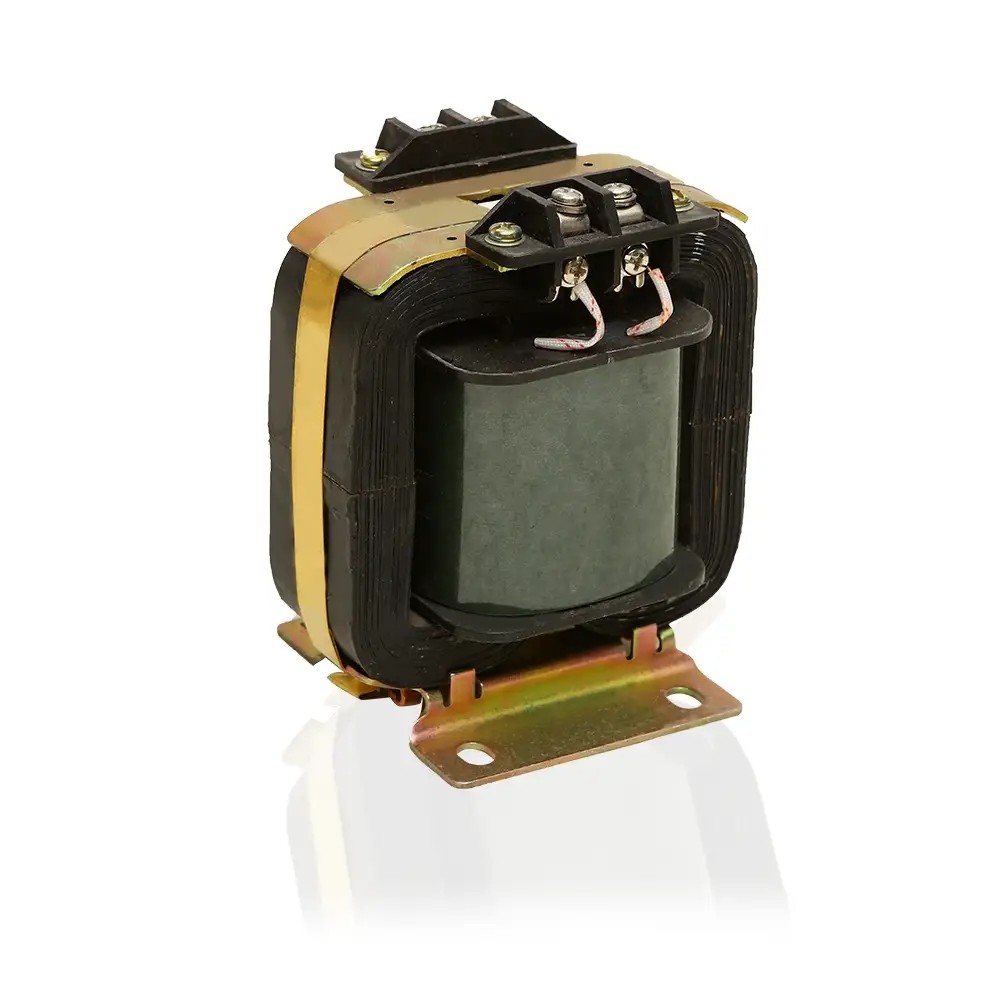

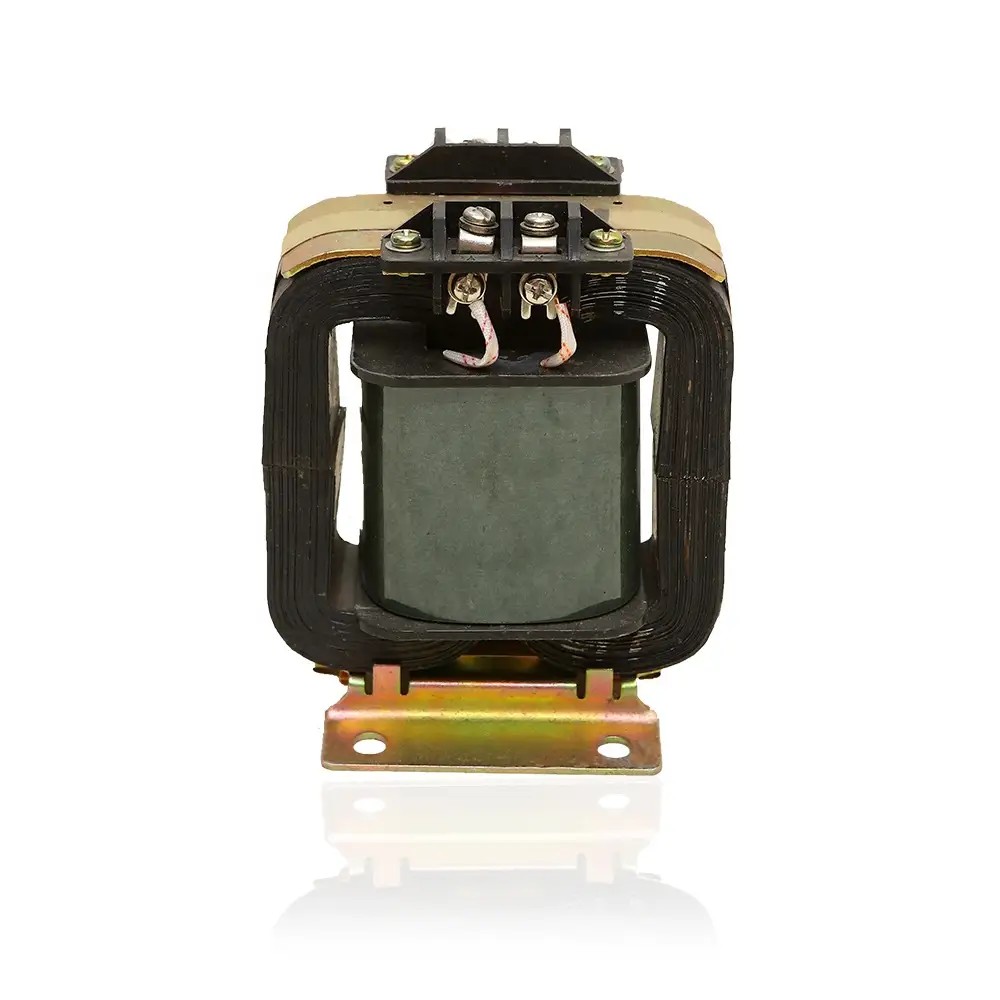

Máy biến điện áp JDG4-0.5

Là một Nhà sản xuất chuyên nghiệp của Trung Quốc, Comewill cung cấp Máy biến điện áp JJDG4-0.5, được thiết kế để đo điện áp, đo năng lượng và bảo vệ rơle chính xác. Được chế tạo với khung phenolic nhiệt rắn chắc chắn và lõi thép silicon chất lượng cao, nó tuân thủ các tiêu chuẩn GB1207 và IEC60044-2.

Kết cấu chắc chắn: khung nhựa phenolic chịu nhiệt cứng kết hợp với lõi thép silicon cán nguội chất lượng cao. Cấu trúc vững chắc này cung cấp ba chức năng bắt buộc phải có cho nhu cầu mua sắm của chúng tôi: đo điện áp tại chỗ, đo năng lượng đáng tin cậy và bảo vệ rơle ổn định—tất cả đều quan trọng để giữ cho cơ sở hạ tầng hệ thống điện hoạt động trơn tru. Nó kiểm tra tất cả các tiêu chuẩn cho cả tiêu chuẩn GB1207 trong nước và tiêu chuẩn quốc tế IEC60044-2:2003, đáp ứng tiêu chuẩn nghiêm ngặt về chất lượng và tuân thủ mà công ty chúng tôi đặt ra cho các dự án mua sắm.

Được xây dựng dựa trên các ưu tiên mua sắm cốt lõi của chúng tôi—độ chính xác, an toàn và tuổi thọ lâu dài—, Máy biến điện áp JDG4-0.5 là sự kết hợp hoàn hảo cho nhu cầu của chúng tôi khi trang bị các thiết bị đo lường hoặc hệ thống rơle bảo vệ. Thiết kế nhỏ gọn nhưng chắc chắn của nó giúp chống lại tình trạng quá tải và tiếp tục hoạt động ổn định ngay cả trong điều kiện khắc nghiệt trong nhà, trực tiếp nâng cao hiệu quả và độ an toàn của hệ thống điện mà chúng tôi triển khai. Cho dù mua số lượng lớn hay nâng cấp thiết bị có mục tiêu, máy biến áp này chứng tỏ là sự lựa chọn đáng tin cậy, tiết kiệm chi phí, phù hợp hoàn hảo với các yêu cầu về chất lượng mua sắm và nhu cầu chức năng của công ty chúng tôi.

Đặc điểm kỹ thuật

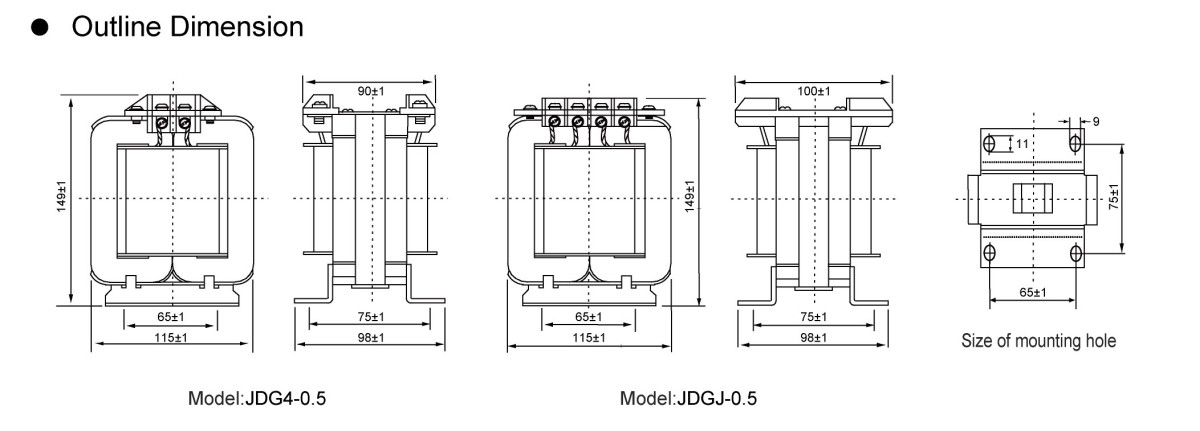

Phác thảo và kích thước lắp đặt

Kích thước lắp đặt máy biến áp điện áp thấp trong nhà JDG4-0.5

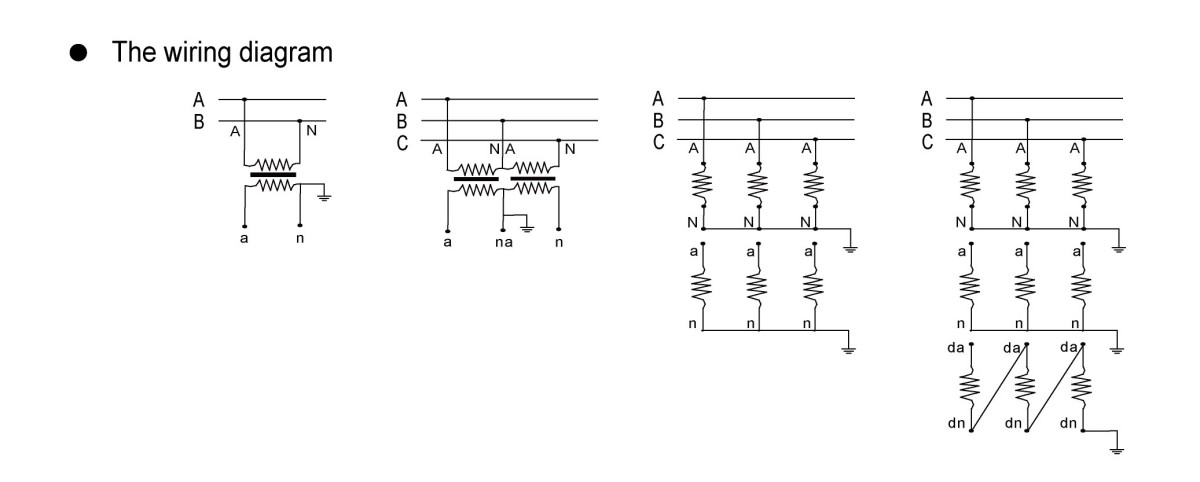

Phương pháp kết nối cho máy biến điện áp

Giải pháp kết nối máy biến điện áp định hướng mua sắm cho Công ty TNHH Điện lực Welcome (Ôn Châu)

Khi lựa chọn và mua sắm máy biến điện áp (PT) từ nhà máy của chúng tôi, ba sơ đồ kết nối chuyên dụng nổi bật về tính thực tiễn kỹ thuật—mỗi sơ đồ được điều chỉnh theo yêu cầu hệ thống riêng biệt và ưu tiên chức năng, đảm bảo phù hợp với các tiêu chuẩn mua sắm của dự án:

1. Kết nối nối đất hình sao (Y-Y)
Dành riêng cho các hệ thống điện có điểm trung tính không nối đất hoặc các điểm nối đất thông qua cuộn dây triệt tiêu hồ quang, kết nối này yêu cầu đầu cực trung tính của cuộn sơ cấp phải được nối đất trực tiếp. Giá trị mua sắm cốt lõi của nó nằm ở việc cho phép đo điện áp pha-đất chính xác, một yêu cầu không thể thương lượng để giám sát tình trạng cách điện trong các kiến ​​trúc hệ thống như vậy.
2. Kết nối Delta VV không hoàn chỉnh
Được xây dựng bằng hai PT một pha, sơ đồ này giao tiếp với điện áp đường dây UAB và UBC của lưới điện để tạo thành cấu trúc tam giác không hoàn chỉnh. Một lựa chọn phù hợp để mua sắm trong các mạng cuộn dây nối đất không nối đất/chống hồ quang có điện áp 20kV trở xuống, nó vượt trội trong việc phát hiện điện áp giữa các pha. Một điểm cân nhắc mua sắm quan trọng: nó thiếu khả năng đo điện áp pha-đất, khiến nó không phù hợp với các tình huống yêu cầu giám sát điện áp đầy đủ.
3. Mở kết nối đa cuộn dây Delta
Được hình thành bởi ba PT ba cuộn dây một pha, cấu hình này sử dụng hệ thống dây điện YN, yn, d11 hoặc YN, y, d11—với điểm trung tính của cuộn dây thứ cấp nối đất thông qua pha B. Là một lựa chọn mua sắm linh hoạt, nó có thể đáp ứng mọi cấp điện áp, đặc biệt là các hệ thống 3~15kV. Cuộn thứ cấp cung cấp chức năng kép (đo điện áp giữa các pha và pha với đất), trong khi thiết kế tam giác mở của cuộn thứ cấp phụ hỗ trợ kết nối với màn hình cách điện, rơle mạng không nối đất hoặc thiết bị bảo vệ hệ thống nối đất trực tiếp—mở rộng khả năng ứng dụng của nó trong các tình huống mua sắm đa dạng.
