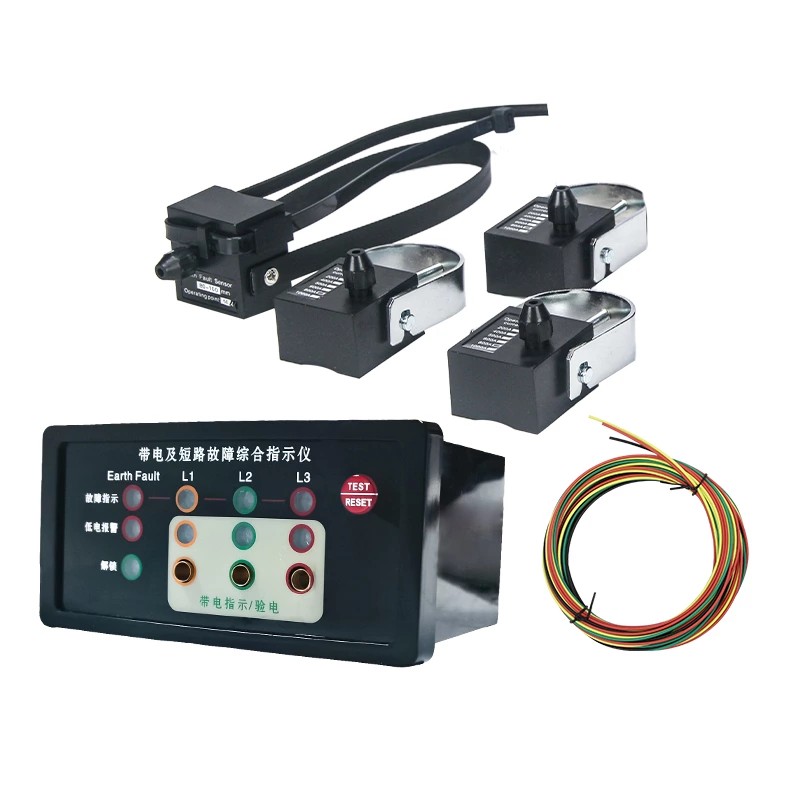

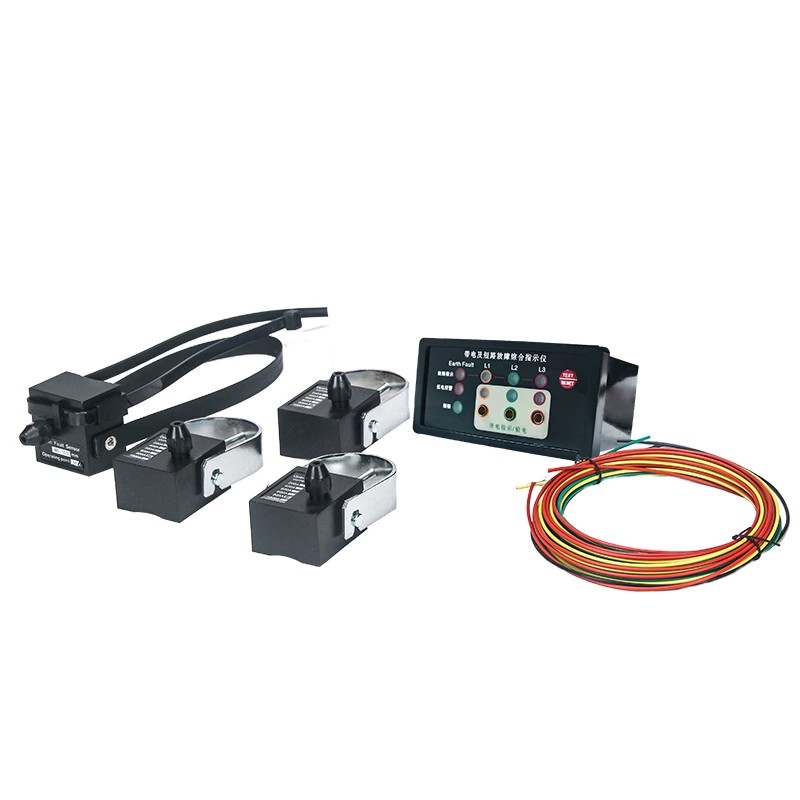

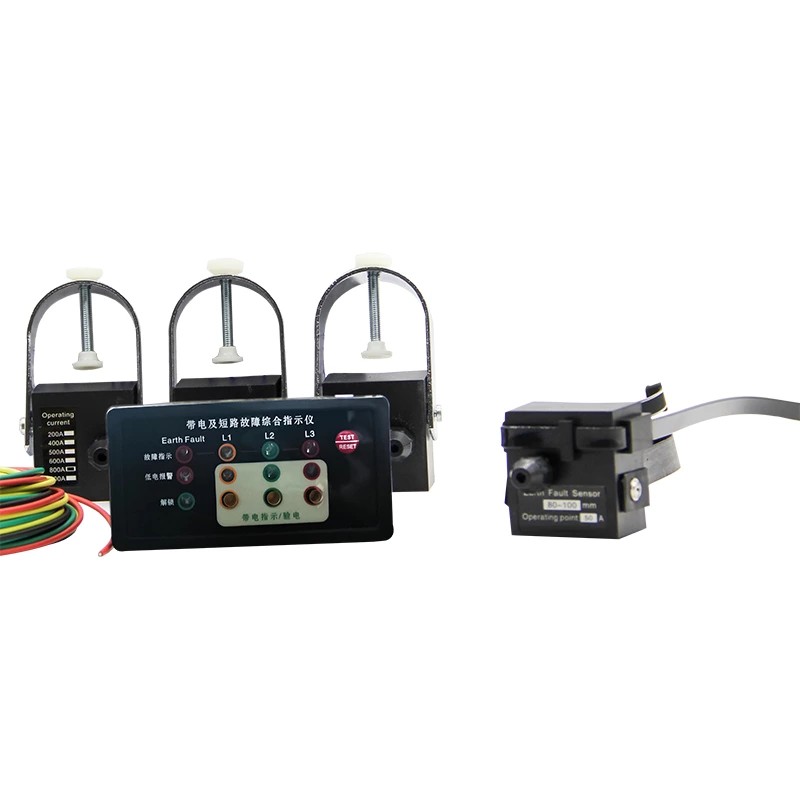

Bộ chỉ báo lỗi đường dây EKL-4DXN có trạng thái trực tiếp là thiết bị giám sát trực tuyến được Comewill phát triển dành riêng cho các thiết bị đóng cắt và mạng phân phối điện áp cao dưới 20kV. Thiết bị này tích hợp các chức năng phát hiện lỗi, chỉ báo trực tiếp và xác minh pha. Sử dụng thiết kế mô-đun và công nghệ truyền thông cáp quang, nó có thể hoạt động ổn định trong môi trường điện từ phức tạp, cung cấp hỗ trợ đáng tin cậy cho việc kiểm tra hàng ngày và chẩn đoán lỗi trong hệ thống điện.
Báo động lỗi ngắn mạch
Khi xảy ra đoản mạch trên đường dây, cảm biến đoản mạch được tích hợp trong Đèn báo lỗi đường dây EKL-4DXN với Trạng thái trực tiếp sẽ ngay lập tức ghi lại dòng điện sự cố và truyền tín hiệu cảnh báo đến máy tính chủ qua cáp quang. Truyền thông sợi quang có khả năng chống nhiễu mạnh, tránh ảnh hưởng của nhiễu điện từ bên trong thiết bị đóng cắt đến việc truyền tín hiệu. Khi nhận được tín hiệu, máy tính chủ sẽ kích hoạt đèn báo lỗi ngắn mạch tương ứng, giúp nhân viên tại chỗ nhanh chóng xác định vị trí mạch bị lỗi.
Báo động lỗi nối đất
Cảm biến nối đất liên tục theo dõi dòng điện thứ tự 0 của đường dây. Khi dòng điện chạm đất đạt hoặc vượt quá ngưỡng cảnh báo đặt trước, cảm biến sẽ gửi tín hiệu đến thiết bị chính qua cáp quang và thiết bị chính sẽ ngay lập tức kích hoạt cảnh báo lỗi chạm đất. Chức năng này giúp phát hiện sớm các lỗi chạm đất, ngăn ngừa sự xuống cấp thêm của lớp cách điện của thiết bị và giảm nguy cơ bị điện giật.

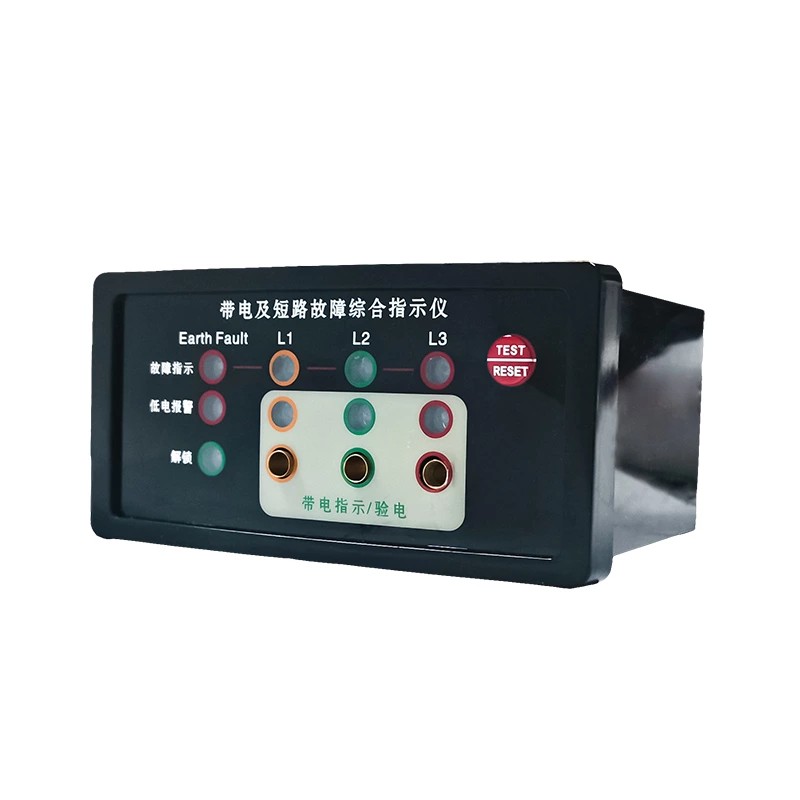

Chỉ báo trạng thái trực tiếp điện áp cao: Chỉ báo lỗi đường dây EKL-4DXN chất lượng với trạng thái trực tiếp liên tục theo dõi trạng thái trực tiếp của đường dây điện áp cao. Bảng điều khiển chính được trang bị đèn LED có độ sáng cao, tương ứng với các pha L1, L2 và L3. Tần số nhấp nháy của các đèn báo phản ánh gần đúng mức điện áp. Đèn LED được cấp nguồn trực tiếp từ điện trường cao áp mà không tiêu tốn pin tích hợp của bộ phận chính. Thiết kế này đảm bảo tính liên tục của chỉ báo trạng thái trực tiếp và kéo dài tuổi thọ pin tổng thể.
Xác minh pha điện áp cao: Bảng điều khiển chính có giao diện xác minh pha chuyên dụng. Nhân viên bảo trì có thể sử dụng giao diện này để kiểm tra và xác nhận tính chính xác của tín hiệu đầu vào trực tiếp điện áp cao và chỉ báo lỗi. Sử dụng chức năng này để xác minh pha trước khi thực hiện công việc kết nối đường dây hoặc bảo trì giúp tránh hỏng hóc thiết bị do lỗi pha.
Để thích ứng với nhịp độ làm việc khác nhau ở nhiều địa điểm khác nhau, EKL-4DXN cung cấp ba chế độ đặt lại:
Tự động đặt lại: Sau khi hết lỗi, thiết bị có thể tự động đặt lại vào thời điểm định sẵn. Khoảng thời gian đặt lại tùy chọn bao gồm 8 giây, 12 giờ, 24 giờ và 48 giờ (mặc định của nhà sản xuất là 12 giờ). Chế độ này phù hợp với những địa điểm không có người giám sát hoặc ở xa, giúp giảm tần suất nhân viên bảo trì phải đặt lại tại chỗ.
Đặt lại thủ công: Sau khi giải quyết lỗi, nhân viên tại chỗ có thể nhấn trực tiếp nút "Đặt lại/Kiểm tra" trên Chỉ báo lỗi đường truyền EKL-4DXN với bảng Trạng thái trực tiếp để xóa ngay trạng thái cảnh báo, đảm bảo rằng chỉ báo của thiết bị phù hợp với trạng thái đường dây hiện tại.
Remote Reset: Thiết bị hỗ trợ gửi tín hiệu cảnh báo về trung tâm điều khiển và còn có thể nhận lệnh reset từ xa từ trung tâm điều khiển. Đối với các mạng phân phối lớn có nhiều thiết bị từ xa, chức năng này giúp người điều phối quản lý từ xa trạng thái thiết bị, giảm số lần truy cập tại chỗ không cần thiết.

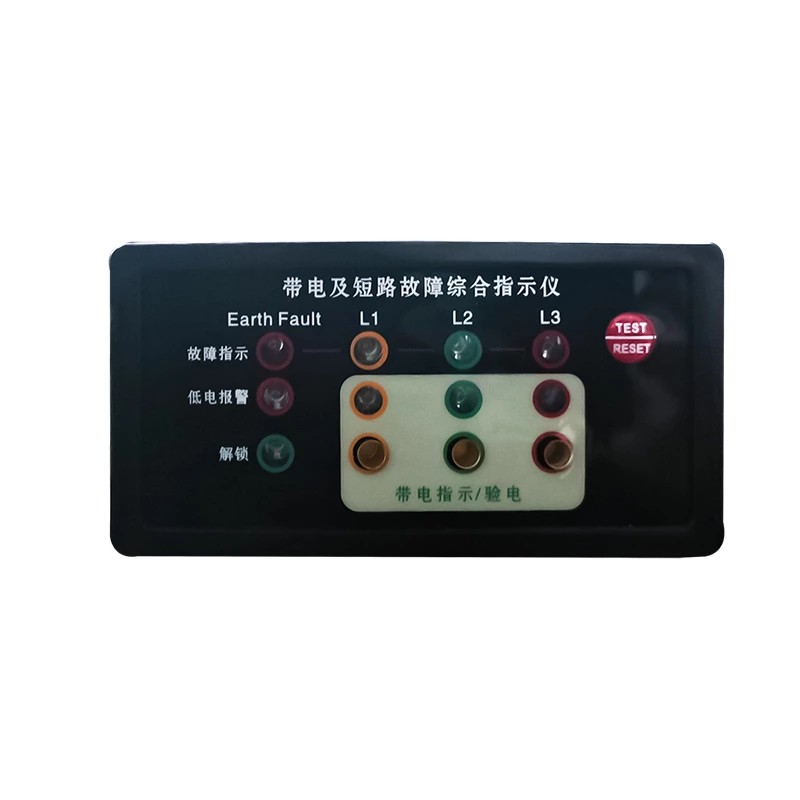

Chức năng kiểm tra tự động: Để đảm bảo thiết bị ở trạng thái hoạt động bình thường, người dùng có thể nhấn nút "Đặt lại/Kiểm tra" trên bảng điều khiển chính. Lúc này, đèn báo L1, L2, L3, L4 sẽ nhấp nháy 9 lần rồi tự động reset. Việc kiểm tra cũng có thể được kết thúc thủ công bằng cách nhấn lại nút. Quy trình tự kiểm tra đơn giản này giúp nhân viên nhanh chóng xác nhận rằng các chức năng của chỉ báo là bình thường trước khi vận hành, loại bỏ nhu cầu mang theo các dụng cụ kiểm tra bổ sung.
Báo động điện áp thấp:
Bộ chỉ báo lỗi đường truyền EKL-4DXN với trạng thái trực tiếp được cấp nguồn bằng pin lithium tích hợp. Khi điện áp pin thấp hơn phạm vi hoạt động bình thường, thiết bị sẽ kích hoạt cảnh báo điện áp thấp, nhắc nhở người dùng thay pin kịp thời. Chức năng này giúp ngăn chặn tình trạng thiết bị không hiển thị chính xác thông tin lỗi do cạn kiệt pin, từ đó duy trì độ tin cậy liên tục của thiết bị.
Là nhà sản xuất chuyên nghiệp, Comewill cho phép người dùng điều chỉnh nhiều thông số cảnh báo theo điều kiện hoạt động thực tế. Cho dù đó là ngưỡng dòng điện ngắn mạch, ngưỡng dòng điện chạm đất hay thời gian đặt lại tự động, tất cả đều có thể được cài đặt tại chỗ, cho phép thiết bị thích ứng với các điều kiện đường dây và yêu cầu vận hành khác nhau.
| Báo động ngắn mạch | 50~1000A (có thể điều chỉnh tại nhà máy) Sai số ± 5%, sản lượng xuất xưởng: 600A |
| Thời gian đáp ứng quá dòng ngắn mạch | 0,03-5S (có thể điều chỉnh tại nhà máy), nhà máy: 0,25 |
| báo động nối đất | 10-100A (có thể điều chỉnh tại nhà máy) Sai số ± 10%, sản lượng xuất xưởng: 20A |
| Thời gian đáp ứng quá dòng trên mặt đất | 0,03S ~ 55 (có thể điều chỉnh tại nhà máy), nhà máy: 0,25 |
| Báo động quá nhiệt | 20 ~ 80oC (có thể điều chỉnh tại nhà máy) Lỗi ± 1oC, nhà máy cũ: 80oC |
| Khả năng tiếp xúc khô cho sự vấp ngã quá nhiệt | 230V/AC-0.1A,30V/DC-1A |
| Rơle từ xa nối đất ngắn mạch | 230V/AC-0.1A,30V/DC-1A |
| Báo động quá nhiệt | Đầu ra rơle 3 chu kỳ (mỗi chu kỳ 2 giây) Đặt thành 750mS, đặt lại thành 1250mS) |
| Thời gian đặt lại tự động | 75~45h (điều chỉnh tại nhà máy), thời gian xuất xưởng: 8h |
| Dòng điện dự phòng | 5μA |
| Cấp điện áp | Dưới 20KV |
| Khả năng chịu được dòng điện | 31,5KA/4S |
| Tiêu thụ điện tĩnh | 10μw |
| Số hành động | ≥4000 lần |
| Dung lượng pin | 3.6 Pin Lithium 2Ah |
| Mức độ bảo vệ nhắc nhở | Máy chủ IP40, cảm biến Ip65 |
| môi trường làm việc | -25oC~+75oC |
| 95%RH (không ngưng tụ) | |
| 1000 mét |
