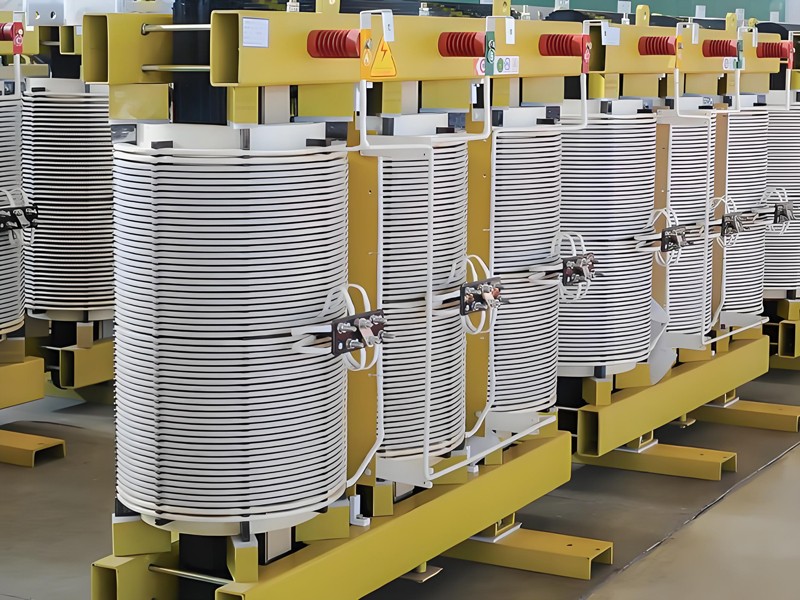

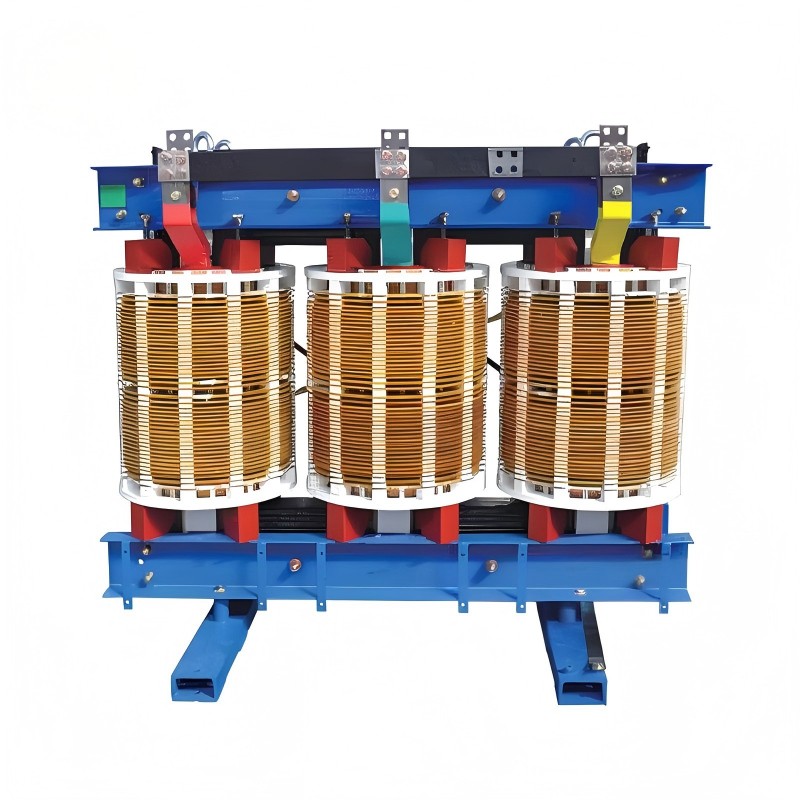

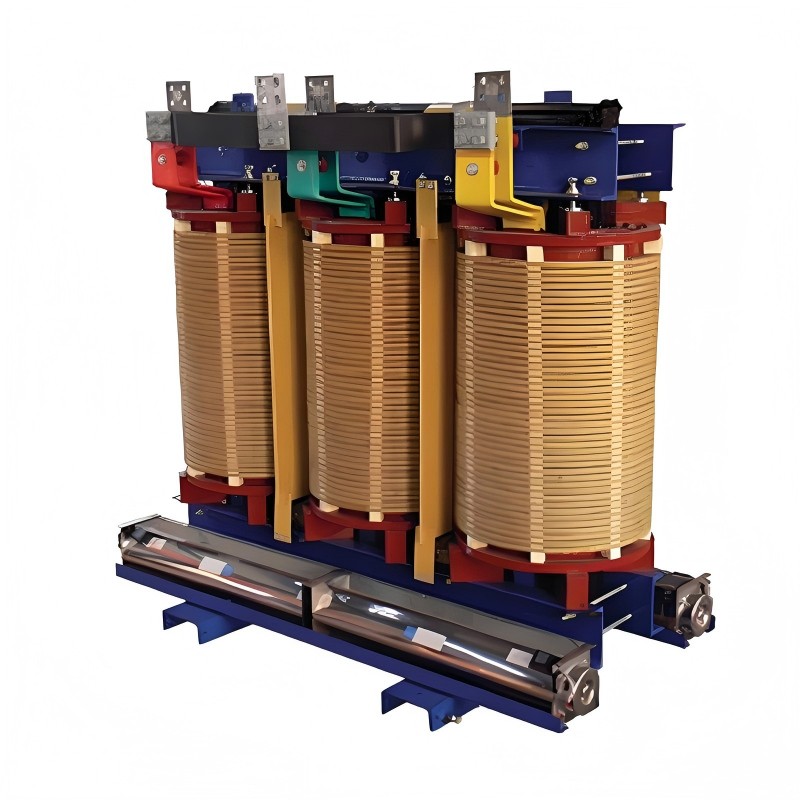

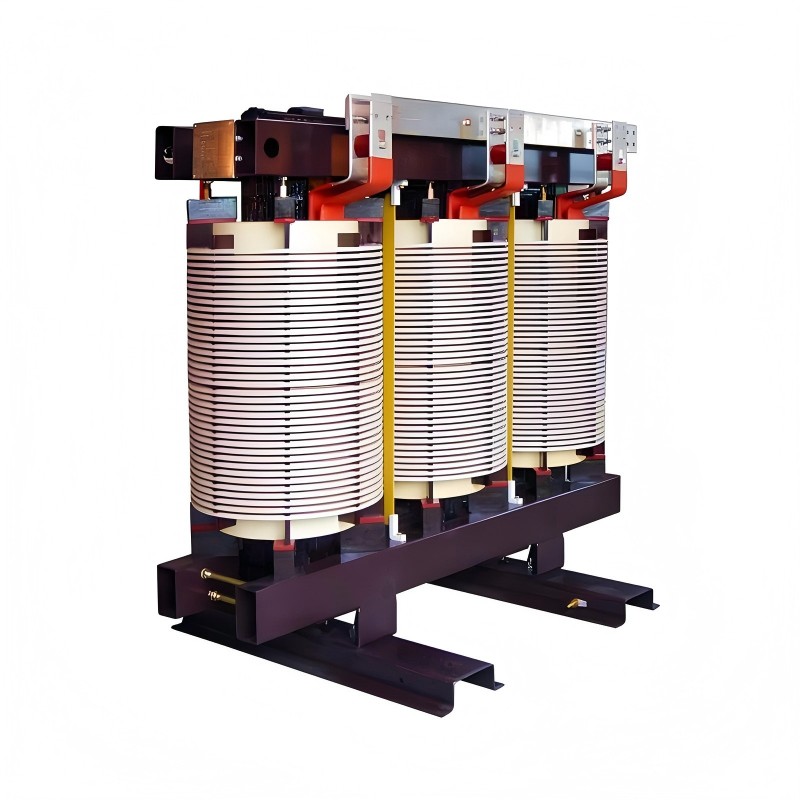

Máy biến áp loại khô ba pha không đóng gói SGB Series của nhà máy Comewill là giải pháp cho người dùng đang tìm mua máy biến áp loại khô cho các ứng dụng công nghiệp và thương mại. Được thiết kế với khả năng cách nhiệt tiên tiến, tối ưu hóa mạch từ và cấu trúc mô-đun, máy biến áp này mang lại độ an toàn, hiệu quả cao và khả năng thích ứng với môi trường.
Máy biến áp loại khô ba pha không đóng gói dòng SGB là máy biến áp loại khô không đóng gói sử dụng công nghệ ngâm tẩm áp suất chân không (VPI) tiên tiến thay vì đúc nhựa truyền thống. Nó được thiết kế đặc biệt cho:
Chuyển đổi nguồn điện trung thế sang hạ áp (10–35kV / 0,4kV)
Lắp đặt trong nhà và bán ngoài trời
Các ứng dụng yêu cầu độ an toàn cháy nổ và chống ẩm cao
Máy biến áp loại khô ba pha không đóng gói dòng SGB tích hợp nhiều công nghệ tiên tiến để đảm bảo hoạt động đáng tin cậy và hiệu quả:
1. Thiết kế lõi từ tiên tiến
Thép silicon nhiều lớp có độ thấm cao
Cấu trúc vòng theo bậc giúp giảm tổn thất lõi
Ngăn chặn hiệu quả hiện tượng méo sóng hài thứ ba
2. Hệ thống cách nhiệt hiệu suất cao
Hệ thống cách nhiệt kép (H-class + NOMEX®)
Khả năng chịu nhiệt và độ bền điện môi tuyệt vời
Chống ăn mòn hóa học và độ ẩm

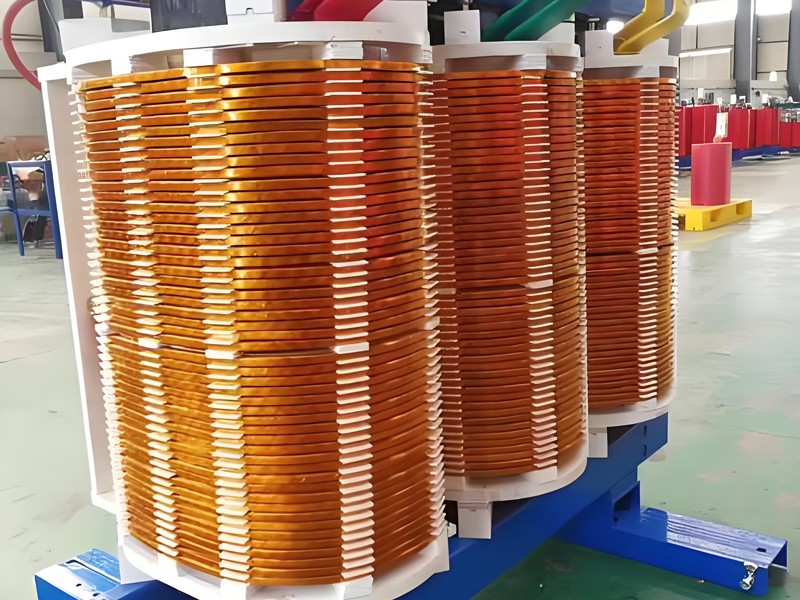

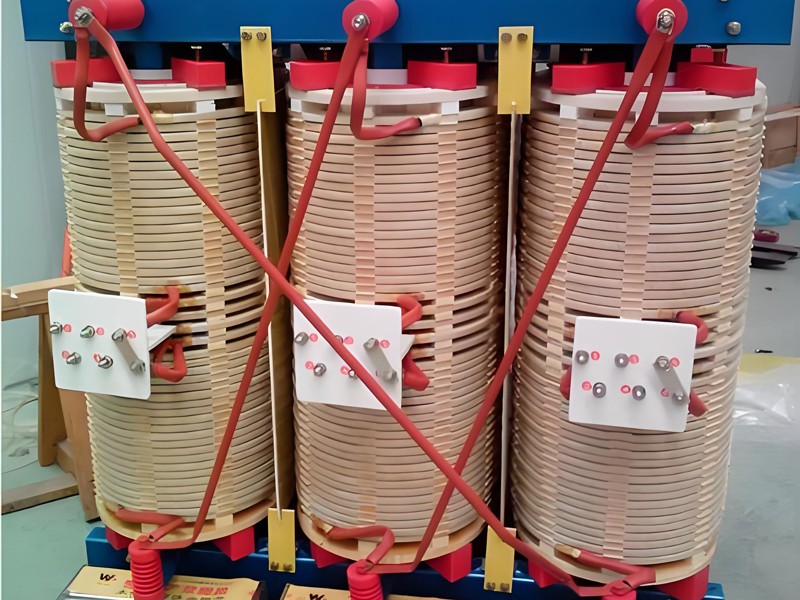

3. Cấu trúc cuộn dây được tối ưu hóa
Điện áp cao: Cấu trúc bánh nhiều lớp
Điện áp thấp: Cuộn dây lá để phân phối dòng điện đồng đều
Tăng cường khả năng chống ngắn mạch và độ bền cơ học
4. Quản lý nhiệt hiệu quả
Thiết kế thông gió mở cải thiện hiệu quả làm mát
Vật liệu tổn thất thấp làm giảm sinh nhiệt
Hoạt động ổn định ngay cả trong môi trường có độ ẩm >95%
5. Quy trình sản xuất VPI
Ngâm áp suất chân không thứ cấp
Khả năng chống ẩm và chống ô nhiễm mạnh
Xả cục bộ cực thấp, tuổi thọ kéo dài
6. An toàn và bảo vệ môi trường
Thiết kế không cháy và chống cháy nổ
Vật liệu hoàn toàn có thể tái chế
Đạt tiêu chuẩn môi trường quốc tế
| Công suất định mức (kVA) | Điện áp định mức | Nhóm vectơ | Tổn hao không tải (W) | Mất tải (W) | Dòng không tải (%) | Điện áp trở kháng (%) | ||||||||||
| HV (kV) | Phạm vi khai thác (%) | LV (kV) | 11 # | 12 # | 13,14# | 18 # | ||||||||||
| 10 # | 11 # | 12 # | 13 # | 14 # | 18 # | 120oC | 120oC | 120oC | 145oC | |||||||
| 100 | 6 6,3 6,6 10 10,5 11 | ±5 Hoặc ±2 X 2,5 | 0.4 | Dyn11 hoặc Yyn0 | 400 | 360 | 320 | 290 | 270 | 230 | 1570 | 1415 | 1520 | 0.7 | 4 | 4 |
| 125 | 470 | 420 | 375 | 340 | 320 | 270 | 1850 | 1665 | 1780 | 0.7 | ||||||
| 160 | 540 | 480 | 430 | 385 | 365 | 310 | 2130 | 1915 | 2050 | 0.7 | ||||||
| 200 | 620 | 550 | 495 | 445 | 420 | 360 | 2530 | 2275 | 2440 | 0.6 | ||||||
| 250 | 720 | 640 | 575 | 515 | 490 | 415 | 2760 | 2485 | 2665 | 0.5 | ||||||
| 315 | 880 | 790 | 705 | 635 | 600 | 510 | 3470 | 3125 | 3355 | 0.5 | ||||||
| 400 | 980 | 880 | 785 | 705 | 665 | 570 | 3990 | 3590 | 3850 | 0.5 | ||||||
| 500 | 1160 | 1040 | 930 | 835 | 791 | 670 | 4880 | 4390 | 4705 | 0.4 | ||||||
| 630 | 1340 | 1200 | 1070 | 965 | 910 | 775 | 5880 | 5290 | 5660 | 0.4 | ||||||
| 630 | 1300 | 1170 | 1040 | 935 | 885 | 750 | 5960 | 5365 | 5760 | 0.35 | 6 | 6 | ||||
| 800 | 1520 | 1360 | 1215 | 1095 | 1035 | 875 | 6960 | 6265 | 6715 | 0.35 | ||||||
| 1000 | 1770 | 1590 | 1415 | 1275 | 1205 | 1020 | 8130 | 7315 | 7885 | 0.3 | ||||||
| 1250 | 2090 | 1880 | 1670 | 1505 | 1420 | 1205 | 9690 | 8720 | 9335 | 0.3 | ||||||
| 1600 | 2450 | 2200 | 1960 | 1765 | 1665 | 1415 | 11730 | 10555 | 11320 | 0.25 | ||||||
| 2000 | 3050 | 2740 | 2440 | 2195 | 2075 | 1760 | 14450 | 13005 | 14005 | 0.2 | ||||||
| 2500 | 3600 | 3240 | 2880 | 2590 | 2450 | 2080 | 17170 | 15445 | 16605 | 0.2 | ||||||
| 1600 | 2450 | 2200 |
|
1765 |
|
|
12960 | 11660 |
|
0.2 | 8 | 8 | ||||
| 2000 | 3050 | 2740 |
|
2195 |
|
|
15960 | 14360 |
|
0.2 | ||||||
| 2500 | 3600 | 3240 |
|
2590 |
|
|
18890 | 17000 |
|
0.2 | ||||||
Nền tảng ngoài khơi và môi trường biển
Nhà máy hóa chất và hóa dầu
Tòa nhà thương mại cao tầng và trung tâm dữ liệu
Sân bay, bệnh viện và hệ thống vận chuyển đường sắt
Cơ sở sản xuất công nghiệp
Vùng ẩm hoặc nhiệt độ cao (khí hậu nhiệt đới)
Cấu trúc mô-đun và mở giúp cho việc bảo trì Máy biến áp loại khô ba pha không đóng gói dòng SGB trở nên đơn giản và tiết kiệm chi phí:
Kiểm tra thường xuyên
Kiểm tra bụi tích tụ và làm sạch các kênh thông gió
Kiểm tra các kết nối xem có bị lỏng hoặc quá nóng không
Giám sát môi trường
Đảm bảo thông gió thích hợp và tránh ô nhiễm quá mức
Duy trì độ ẩm trong giới hạn khuyến nghị khi có thể
Kiểm tra điện
Đo điện trở cách điện định kỳ
Theo dõi tình trạng tải và tăng nhiệt độ
Bảo trì phòng ngừa
Làm sạch cuộn dây và bề mặt lõi
Kiểm tra các dấu hiệu ăn mòn hoặc suy thoái cách điện
