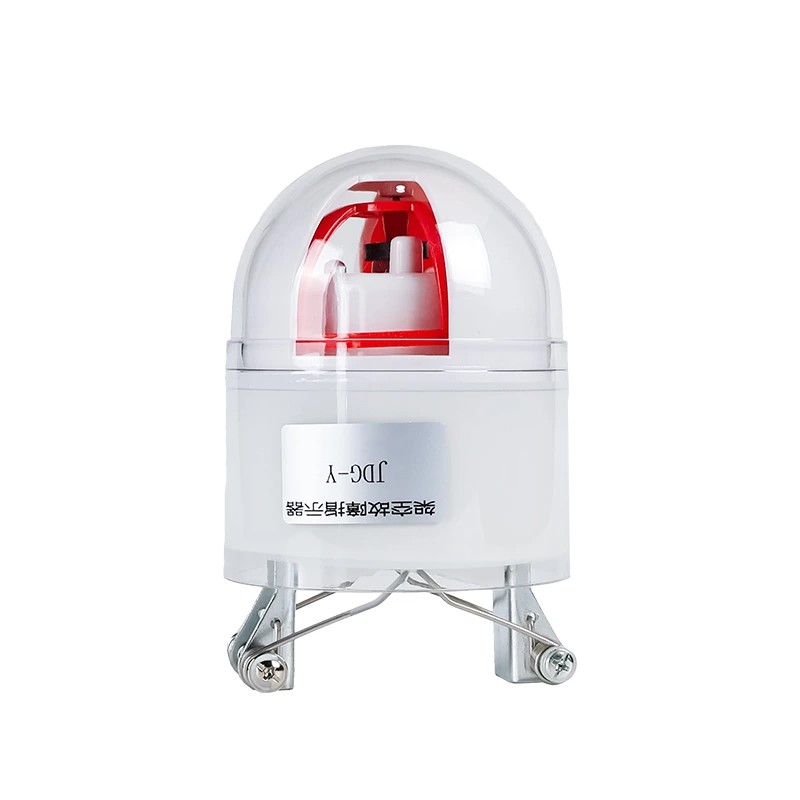

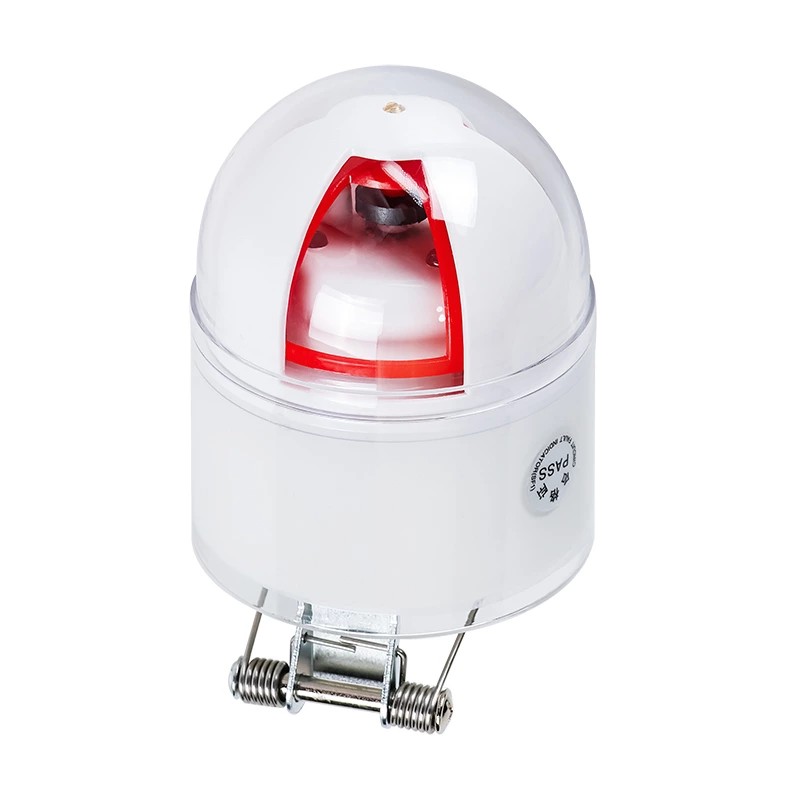

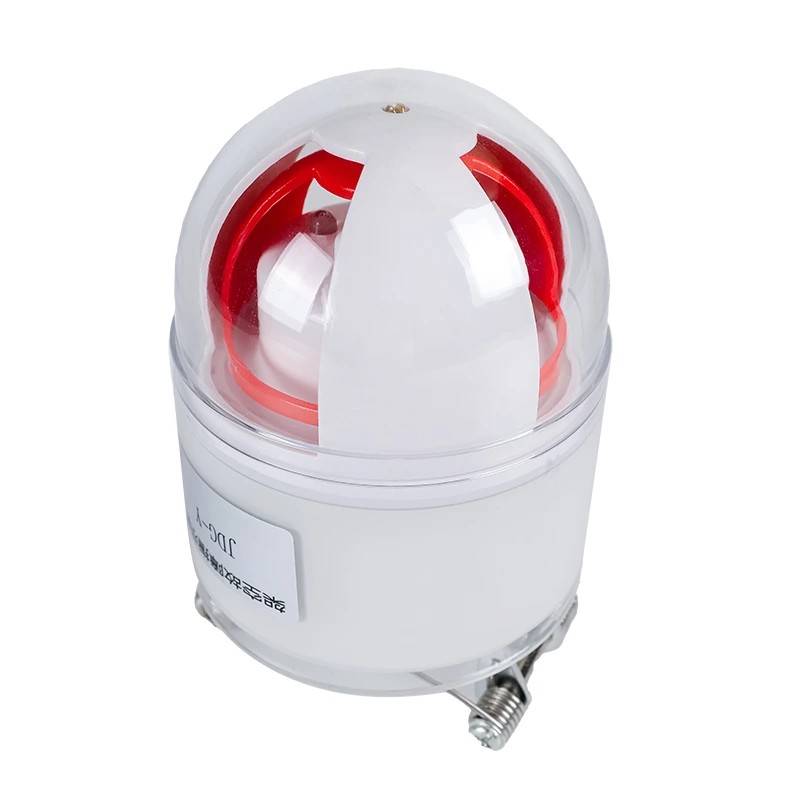

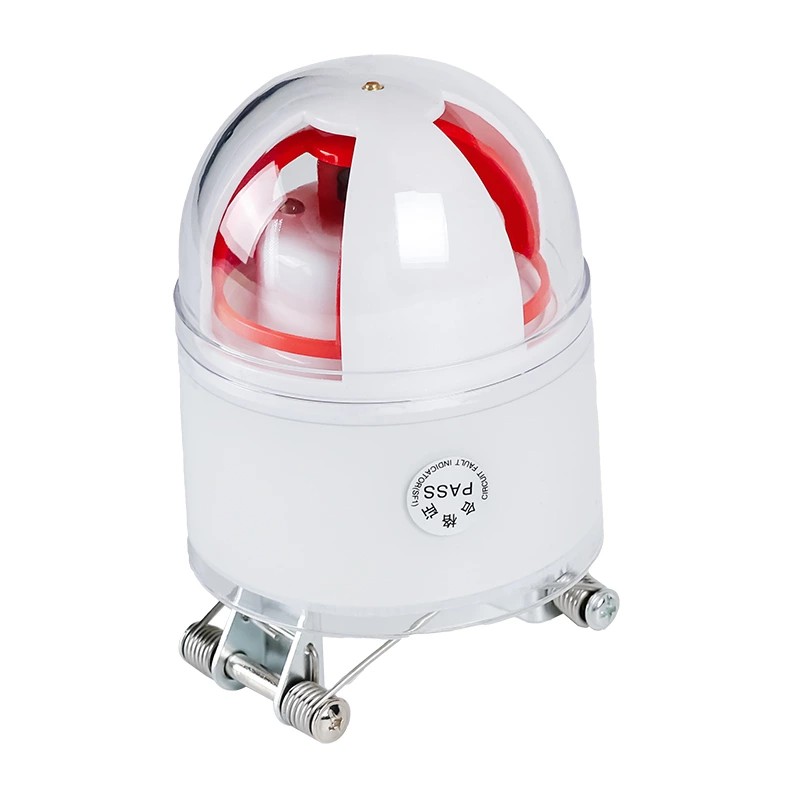

Chỉ báo lỗi treo lò xo nén bốn trong một JDG-F

Chi tiết sản phẩm

1. Phát hiện lỗi bốn trong một cho đường dây phân phối

Bộ chỉ báo lỗi treo lò xo nén bốn trong một chất lượng JDG-F của Comewill là thiết bị phát hiện lỗi điện từ được sử dụng trong các hệ thống phân phối điện trung thế và hạ thế. Nó giúp các kỹ sư hiện trường nhanh chóng xác định đoạn đường dây đã xảy ra sự cố ngắn mạch.

Nguyên tắc làm việc

Khi dòng điện ngắn mạch chạy qua dây dẫn được giám sát, thiết bị sẽ phát hiện sự thay đổi dòng điện đột ngột.

Cơ chế kích hoạt thẻ chỉ báo lỗi màu đỏ có thể nhìn thấy được.

Các đội bảo trì có thể định vị trực quan các chỉ báo được kích hoạt dọc theo dây chuyền.

Điểm lỗi được xác định giữa chỉ báo kích hoạt cuối cùng và chỉ báo không kích hoạt đầu tiên.

Phương pháp phân vùng rõ ràng này giúp giảm đáng kể thời gian kiểm tra so với tuần tra tuyến thủ công.

Chỉ báo lỗi treo lò xo nén bốn trong một tùy chỉnh của Comewill JDG-F được sử dụng rộng rãi trong các mạng phân phối điện, nơi định vị lỗi nhanh giúp giảm thời gian mất điện và nâng cao hiệu quả bảo trì.

2. Thành phần kết cấu và mô-đun chức năng

Bộ chỉ báo lỗi treo lò xo nén bốn trong một hoàn chỉnh JDG-F tích hợp một số mô-đun chức năng hoạt động cùng nhau để đảm bảo phát hiện và chỉ báo đáng tin cậy.

Mô-đun phát hiện dòng điện và điện áp

Mô-đun này cảm nhận những thay đổi về dòng điện và điện áp trên đường dây bằng cách sử dụng cảm ứng điện từ và phát hiện điện trường. Những phương pháp cảm biến này không yêu cầu tiếp xúc trực tiếp với dây dẫn mang điện, giúp cải thiện độ an toàn khi lắp đặt.

Mạch phân biệt lỗi

Mạch bên trong phân tích các biến thể tín hiệu để phân biệt các lỗi ngắn mạch thực tế với các dao động tạm thời hoặc thay đổi tải. Linh kiện điện tử và vi điều khiển nhập khẩu cải thiện độ ổn định xử lý tín hiệu.

Hệ thống truyền động chỉ báo cơ khí

Sau khi xác nhận lỗi, cơ chế truyền động sẽ kích hoạt thẻ chỉ báo huỳnh quang màu đỏ, thẻ này vẫn hiển thị cho đến khi cài đặt lại. Cấu trúc cơ khí được thiết kế để có độ tin cậy ngoài trời và hoạt động lâu dài.

Hiển thị trạng thái lỗi

Thiết bị sử dụng lớp phủ huỳnh quang màu đỏ tươi để đảm bảo khả năng hiển thị rõ ràng trong điều kiện ánh sáng ban ngày và ban đêm. Cơ chế hiển thị chống phai màu ngay cả khi tiếp xúc lâu với bức xạ cực tím.

Tự động đặt lại trễ

Sau khi tình trạng lỗi được xóa, Đèn báo lỗi treo lò xo nén bốn trong một JDG-F sẽ tự động đặt lại sau một khoảng thời gian trễ đặt trước. Chức năng này làm giảm nhu cầu can thiệp thủ công ở những địa điểm ở xa.

3. Thiết kế vật liệu và độ bền kết cấu

Để hỗ trợ hoạt động ngoài trời lâu dài, Bộ chỉ báo lỗi treo lò xo nén bốn trong một Comewill JDG-F sử dụng vật liệu và thiết kế kết cấu chuyên dụng.

Nhà ở cấp hàng không

Lớp vỏ bên ngoài được sản xuất bằng vật liệu hàng không có độ bền cao với công nghệ đúc một bước. Xử lý bề mặt vật liệu nano cải thiện khả năng chống ô nhiễm môi trường và lão hóa.

Linh kiện từ mạ niken

Các bộ phận từ tính chính được mạ niken để cải thiện độ dẫn từ và nâng cao hiệu suất cảm biến điện từ.

Chống chịu thời tiết

Cấu trúc bao vây được thiết kế để chống lại:

bức xạ tia cực tím

Mưa và bụi

Sự tích tụ ô nhiễm

Cấu trúc này cho phép thiết bị duy trì hiệu suất ổn định trong môi trường phân phối điện ngoài trời.

4. Hệ thống điện và tuổi thọ sử dụng

Hoạt động đáng tin cậy trong nhiều năm là điều cần thiết cho thiết bị giám sát đường dây phân phối.

Bộ chỉ báo lỗi treo lò xo nén bốn trong một JDG-F bao gồm:

Hệ thống pin hiệu suất cao với tuổi thọ trên 8 năm

Thiết kế mạch điện tử công suất thấp

Điều khiển dựa trên vi điều khiển để hoạt động ổn định

Những tính năng này giúp đảm bảo thiết bị tiếp tục hoạt động qua nhiều chu kỳ kiểm tra mà không cần bảo trì thường xuyên.

5. Cài đặt và vận hành đường dây trực tiếp

Bộ chỉ báo lỗi treo bằng lò xo nén bốn trong một JDG-F được thiết kế để lắp đặt trên đường dây trực tiếp, có nghĩa là thiết bị có thể được gắn mà không cần tắt đường dây phân phối.

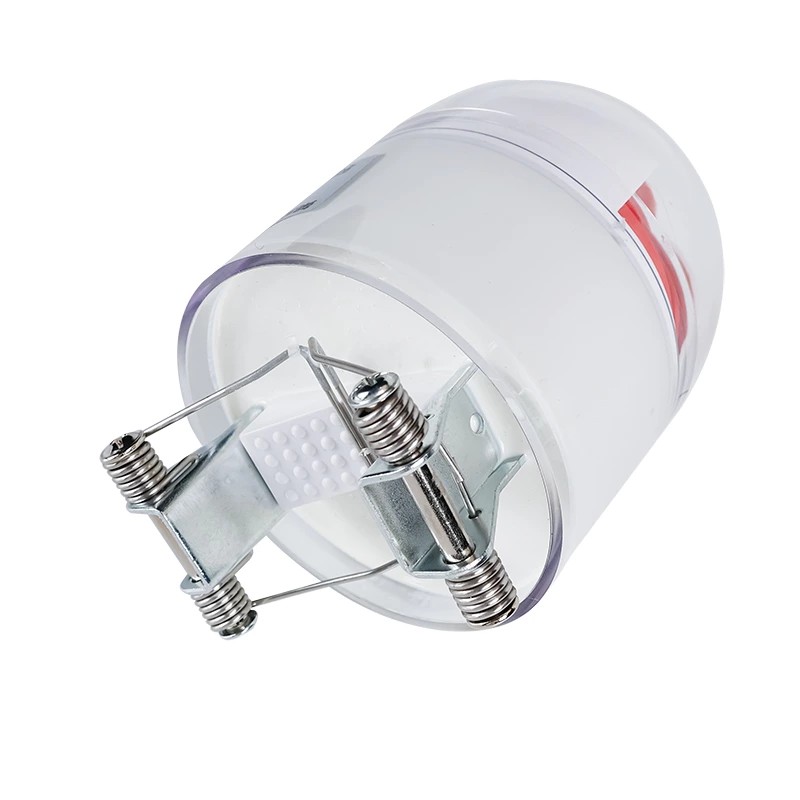

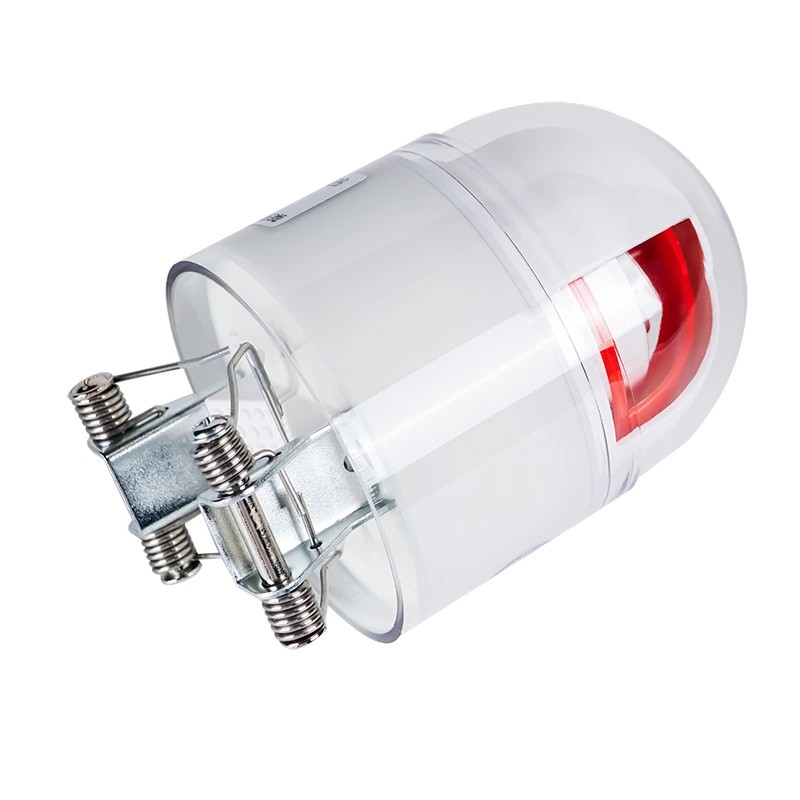

Cấu trúc treo lò xo nén

Bộ chỉ báo sử dụng cấu trúc lò xo nén dây thẻ, cho phép nó kẹp chắc chắn vào dây dẫn trên cao.

Các đặc điểm cài đặt chính bao gồm:

Lắp đặt không cần cắt dây dẫn

Không cần cúp điện khi lắp đặt

Độ ổn định cơ học trên cả dây dẫn trần và cách điện

Thiết kế này giúp các công ty điện lực triển khai các chỉ báo lỗi trên các mạng phân phối với sự gián đoạn vận hành ở mức tối thiểu.

6. Các kịch bản ứng dụng điển hình

Chỉ báo lỗi treo lò xo nén bốn trong một Comewill JDG-F được sử dụng trong một số tình huống phân phối điện:

Đường dây phân phối trên cao

Được lắp đặt trên dây dẫn cột điện để phát hiện và hiển thị các lỗi ngắn mạch.

Hệ thống phân phối cáp

Được sử dụng trên cáp cách điện trên không hoặc cáp chuyển tiếp ngầm.

Giám sát mạng lưới phân phối

Giúp đội bảo trì nhanh chóng xác định các phần lỗi và tổ chức kiểm tra có mục tiêu.

Hoạt động bảo trì tiện ích

Hỗ trợ khắc phục sự cố nhanh hơn và giảm thời gian dành cho việc kiểm tra tuần tra toàn tuyến.

7. Năng lực sản xuất và cung ứng

Là nhà sản xuất và nhà máy ở Trung Quốc, Comewill cung cấp hỗ trợ sản xuất và cung cấp các thiết bị giám sát mạng lưới phân phối.

Khả năng bao gồm:

Cấu hình sản phẩm OEM và tùy chỉnh

Năng lực sản xuất ổn định cho các dự án kỹ thuật

Kiểm soát chất lượng trong quá trình sản xuất và lắp ráp

Bộ chỉ báo lỗi treo lò xo nén bốn trong một Comewill JDG-F hiện có sẵn cho các công ty điện lực, nhà thầu kỹ thuật và nhà phân phối thiết bị điện trên toàn cầu đang tìm kiếm nhà cung cấp thiết bị phát hiện lỗi sản xuất tại Trung Quốc.

NGUYÊN TẮC HOẠT ĐỘNG

Nguyên lý phát hiện ngắn mạch:

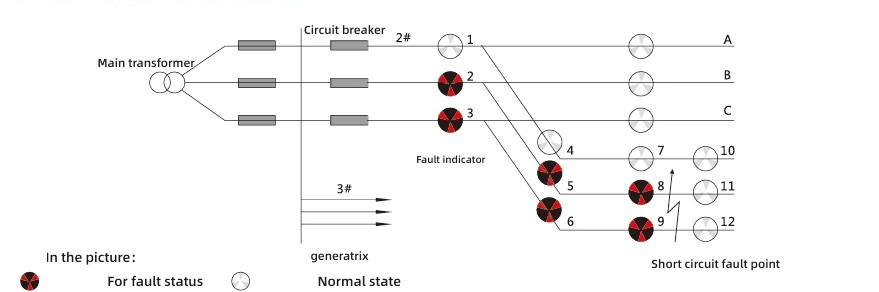

Căn cứ vào đặc điểm của sự cố ngắn mạch, tiêu chí hành động là sự thay đổi dòng điện đột ngột kèm theo sự cố mất điện của thiết bị bảo vệ. Logic diễn giải sơ đồ chỉ báo lỗi như sau: nếu các đèn báo 2, 5, 8 của pha A và các đèn báo 3, 6, 9 của pha C của đường dây 2 đều chuyển sang màu đỏ, trong khi các đèn báo 11 và 12 vẫn trắng thì có thể xác định rằng đã xảy ra lỗi đoản mạch tại điểm đường dây đi ra đó.
