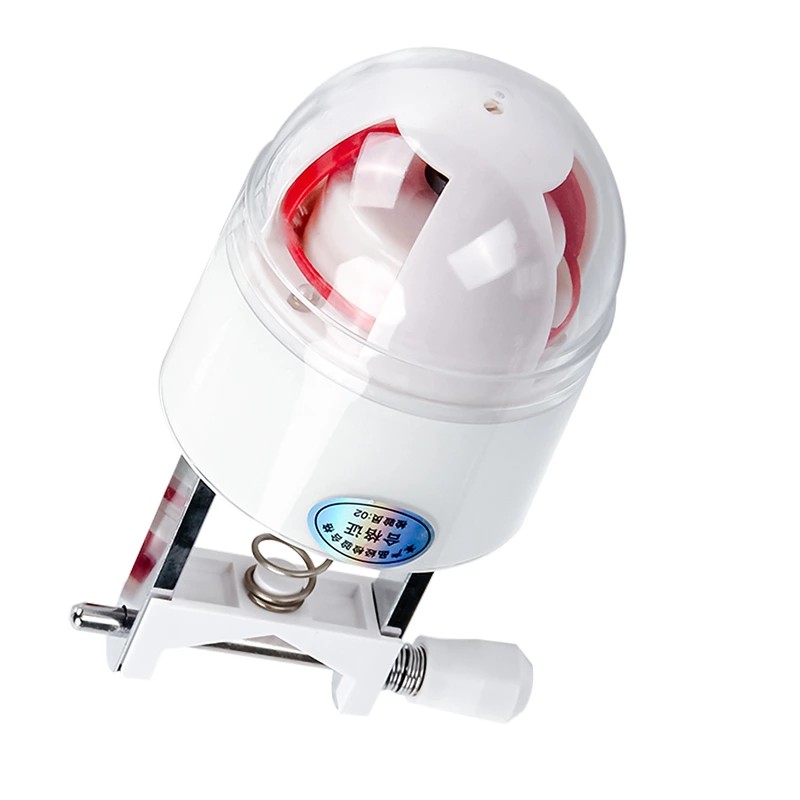

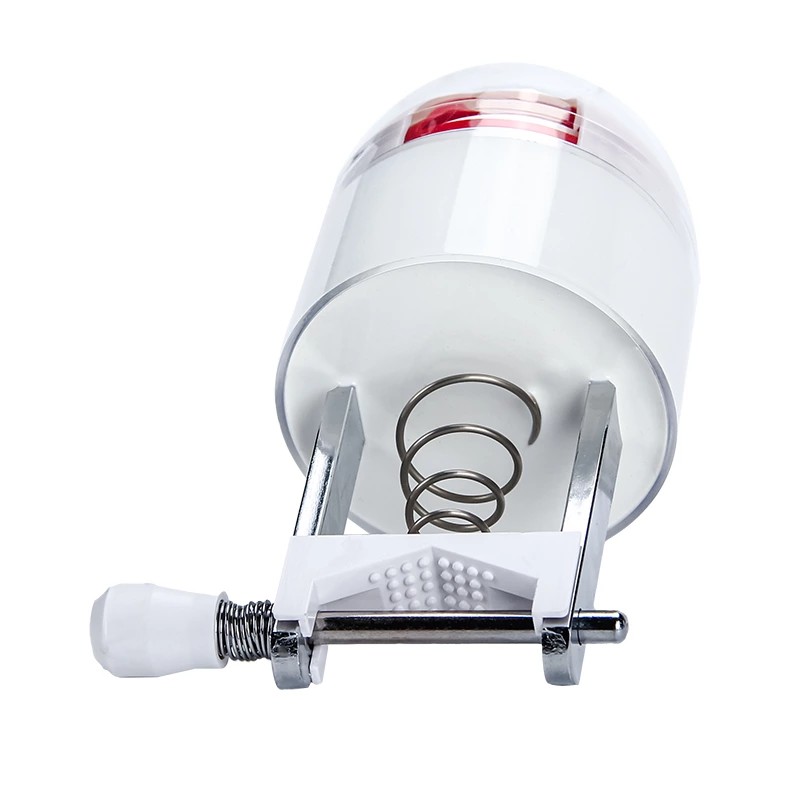

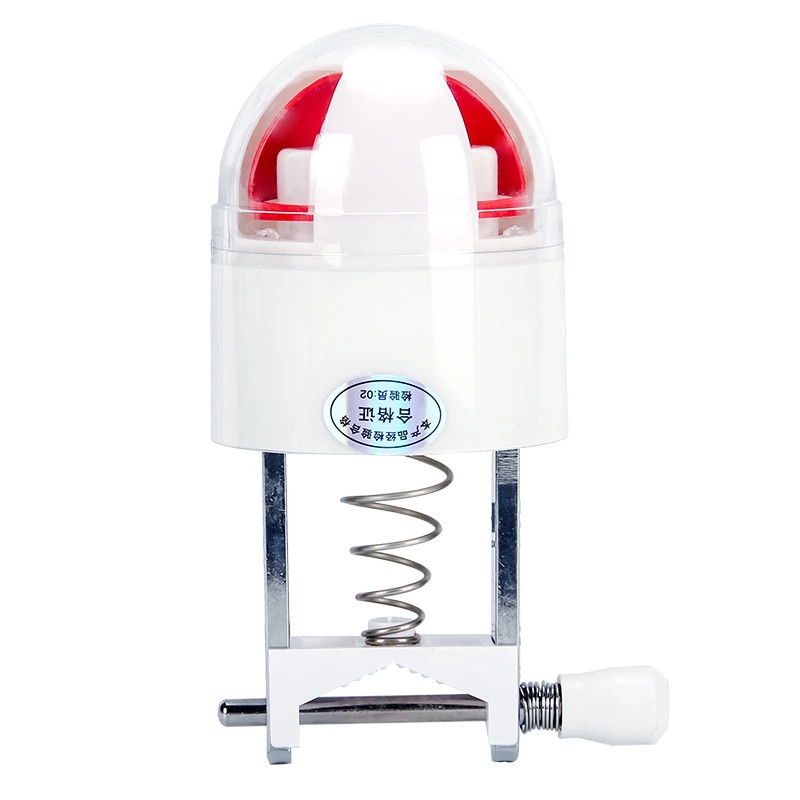

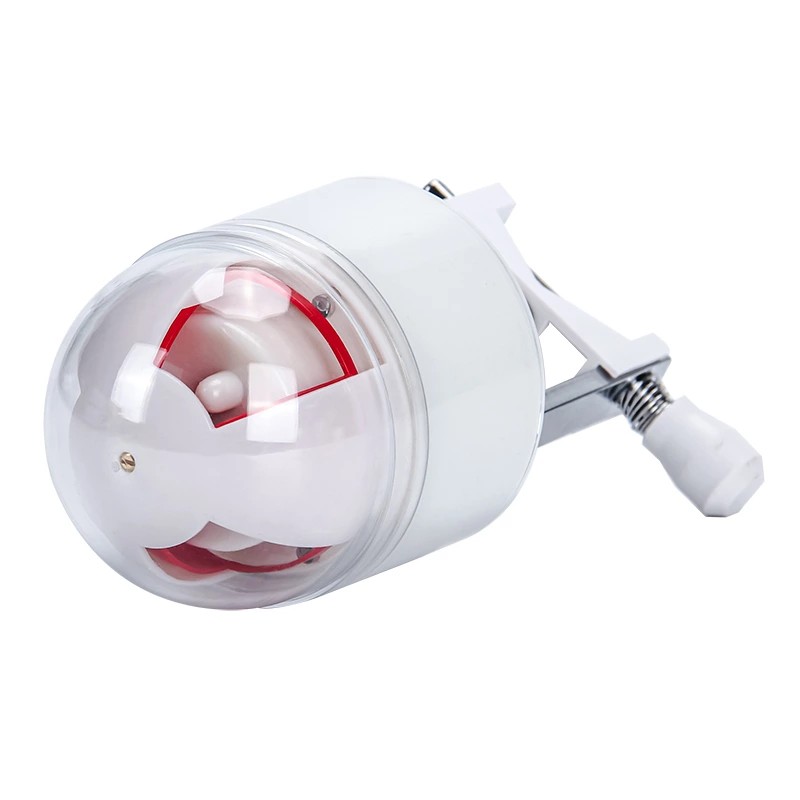

Bộ chỉ báo lỗi trên cao có thể thu vào Bộ định vị nối đất JDX

Là một nhà sản xuất chuyên nghiệp tại Trung Quốc, Bộ định vị nối đất JDX có thể thu vào chất lượng cao của Comewill sử dụng cảm ứng điện từ không tiếp xúc làm nguyên lý phát hiện, cung cấp dấu hiệu trực quan rõ ràng về lỗi ngắn mạch thông qua dấu hiệu lật lên màu đỏ. Vỏ thiết bị được xử lý bằng vật liệu chống lão hóa, màn hình sử dụng vật liệu huỳnh quang, đảm bảo khả năng hiển thị rõ ràng ngay cả vào ban đêm. Đối với những khách hàng yêu cầu hàng tồn kho liên tục hoặc thông số tùy chỉnh, sản phẩm chất lượng cao này được cung cấp trực tiếp từ nhà máy với mức giá thấp cạnh tranh, giúp đội ngũ bảo trì rút ngắn thời gian xác định lỗi.

Bộ định vị nối đất JDX chỉ báo lỗi trên cao có thể thu vào là thiết bị định vị lỗi được Comewill phát triển cho các đường dây phân phối điện trên không. Thiết bị này giám sát sự thay đổi dòng điện bằng cảm ứng điện từ. Khi xảy ra lỗi ngắn mạch, nó sẽ kích hoạt cơ chế lật cơ học để hiển thị đèn báo lỗi màu đỏ. Cấu trúc của nó sử dụng quy trình đúc nguyên khối kết hợp với công nghệ xử lý bề mặt nano, mang lại đặc tính chống bám bẩn và chống lão hóa, giúp nó phù hợp để vận hành lâu dài trên đường dây trên không ngoài trời.

Nguyên tắc làm việc cốt lõi

1. Logic phát hiện lỗi

Bộ định vị nối đất JDX chỉ báo lỗi trên cao có thể thu vào phát hiện lỗi dựa trên sự thay đổi đột ngột của dòng điện khi xảy ra đoản mạch. Khi xảy ra lỗi ngắn mạch, dòng điện sự cố sẽ chạy qua điểm lắp đặt. Bộ phận phát hiện dòng điện bên trong thiết bị sẽ cảm nhận được sự thay đổi đột ngột của dòng điện và đồng thời, các hành động bảo vệ tiếp theo sẽ khiến đường dây bị mất điện. Hai điều kiện này cùng nhau tạo thành cơ sở cho hành động.

Bộ chỉ báo lỗi JDX, được lắp đặt trên đường dây trên không, hoạt động bằng cách phát hiện dòng điện bằng cảm ứng điện từ. Trong điều kiện hoạt động bình thường, thiết bị ở chế độ chờ nguồn điện thấp; khi có dòng điện ngắn mạch đi qua, tín hiệu cảm ứng sẽ vượt quá ngưỡng đặt trước, kích hoạt cơ chế truyền động.

2. Phương pháp định vị lỗi

Trong các cuộc kiểm tra thực tế, nhiều bộ chỉ báo JDX được lắp đặt cách quãng dọc theo dây chuyền. Khi xảy ra lỗi, tất cả các đèn báo từ phía nguồn điện đến điểm lỗi sẽ chuyển sang màu đỏ, trong khi các đèn báo phía sau điểm lỗi vẫn có màu trắng. Thanh tra viên chỉ cần quan sát trạng thái chỉ báo dọc tuyến đường; phần giữa chỉ báo màu đỏ cuối cùng và chỉ báo màu trắng đầu tiên là vị trí lỗi. Phương pháp này giúp giảm khối lượng công việc từ kiểm tra toàn tuyến truyền thống sang kiểm tra từng phần cục bộ, cải thiện đáng kể hiệu quả định vị lỗi.

3. Cơ chế đặt lại

Sau khi lỗi được khắc phục và nguồn điện được phục hồi, thiết bị sẽ tự động khởi động lại sau một thời gian định trước. Bộ định vị nối đất JDX chỉ báo lỗi trên cao có thể thu vào cung cấp thời gian đặt lại có thể lựa chọn là 6, 12, 24 và 36 giờ để thích ứng với nhu cầu vận hành của các đường dây khác nhau, loại bỏ nhu cầu đặt lại thủ công của nhân viên leo cột.

Cấu trúc sản phẩm và đặc tính vật liệu

1. Chất liệu vỏ

Bộ định vị nối đất JDX có thể thu vào và chỉ báo lỗi trên cao được đúc nguyên khối bằng vật liệu hàng không vũ trụ có độ bền cao và công nghệ nano. Vỏ có những đặc điểm sau:

Độ trong suốt cao: Tạo điều kiện thuận lợi cho việc quan sát trạng thái lật lên bên trong

Chống vết bẩn: Bụi bẩn không dễ bám vào bề mặt

Chống lão hóa: Không trở nên giòn khi tiếp xúc với ánh nắng mặt trời ngoài trời kéo dài

Không cần bảo trì: Không cần bảo trì bổ sung trong suốt tuổi thọ thiết kế của nó

2. Thành phần cốt lõi

3. Phương pháp hiển thị

Bộ định vị nối đất JDX chỉ báo lỗi trên cao có thể thu vào sử dụng màn hình lật cơ học. Nó có màu trắng khi hoạt động bình thường và chuyển sang màu đỏ khi lật lên để báo lỗi. Mặt màu đỏ được phủ vật liệu huỳnh quang, giúp dễ nhìn thấy dưới ánh sáng ban ngày tự nhiên và vẫn có thể nhận dạng được vào ban đêm hoặc trong điều kiện ánh sáng yếu. Với tư cách là nhà sản xuất, Comewill ưu tiên khả năng chống chịu thời tiết trong việc lựa chọn vật liệu hiển thị, đảm bảo các bộ phận quay không bị phai màu hoặc biến dạng khi tiếp xúc với tia cực tím trong thời gian dài.

Kịch bản cài đặt & Phương pháp cảm biến: An toàn & linh hoạt

Các chỉ số này khá linh hoạt khi xác định nơi chúng có thể đi tới. Chúng tôi lắp đặt chúng trên đường dây trên không (trên cột điện), cáp trên không, cáp ngầm (được chôn dưới lòng thành phố) và thậm chí trên thanh cái bên trong tủ thiết bị đóng cắt. Về cơ bản, lỗi đoản mạch có thể xuất hiện ở bất kỳ đâu trong hệ thống phân phối.
Vì chúng được sử dụng ở nhiều nơi khác nhau nên phương pháp cảm biến của chúng được thiết kế để đảm bảo an toàn — không tiếp xúc trực tiếp với các bộ phận mang điện. Để phát hiện điện áp, họ cảm nhận được độ dốc điện trường không gian xung quanh đường dây. Để phát hiện dòng điện, họ sử dụng cảm ứng điện từ - giống như cách hoạt động của máy biến áp. Thiết kế không tiếp xúc này là một yếu tố thay đổi cuộc chơi: nó giữ cho thiết bị (và chúng ta) an toàn trước điện áp cao và giúp việc lắp đặt trở nên dễ dàng hơn. Chúng tôi không cần phải cắt đường dây hoặc tắt nguồn để gắn chúng - chỉ cần kẹp chúng vào và sử dụng.

NGUYÊN TẮC HOẠT ĐỘNG

Nguyên lý phát hiện ngắn mạch:
Dựa trên đặc điểm của hiện tượng ngắn mạch, sự thay đổi đột ngột của dòng điện trong thời gian ngắn mạch kèm theo sự cố mất điện của thiết bị bảo vệ được sử dụng làm tiêu chí hành động. Cách giải thích sơ đồ chỉ báo lỗi như sau: Khi đèn báo 2, 5, 8 của pha A của đường dây 2 không có đèn báo ở pha B, các đèn báo 3, 6, 9 của pha C đều chuyển sang màu đỏ, trong khi đèn báo 11 và 12 vẫn trắng thì có thể xác định đã xảy ra sự cố ngắn mạch tại điểm đường dây đi ra đó.
