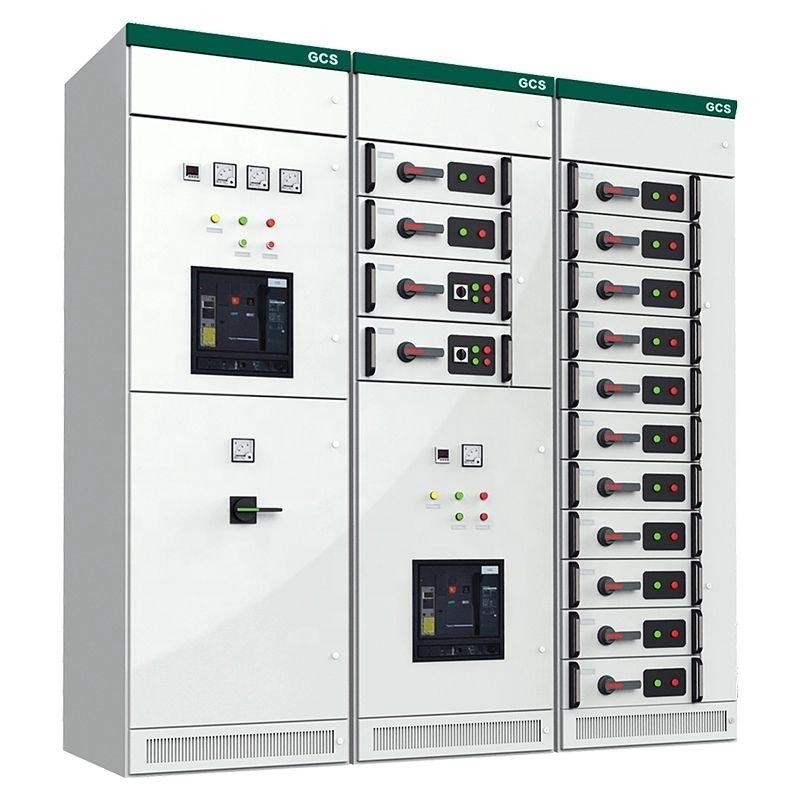

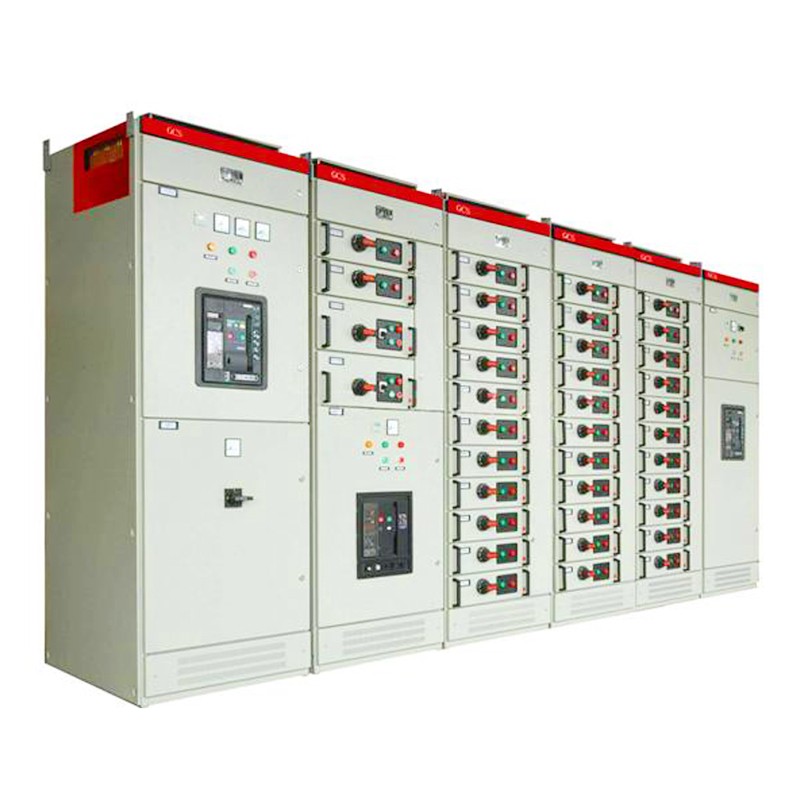

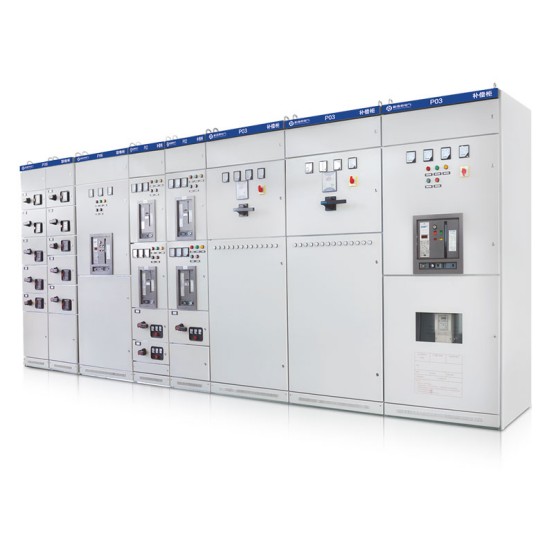

Thiết bị đóng cắt rút điện áp thấp GCS chất lượng cao Comewill có khả năng đóng và ngắt cao, ổn định động và nhiệt tốt, cấu trúc tiên tiến và hợp lý, sơ đồ điện linh hoạt, mức độ bảo vệ cao, an toàn và tin cậy, dễ bảo trì và các chỉ số hiệu suất kỹ thuật tuyệt vời.
1. Khung tủ của thiết bị đóng cắt rút điện áp thấp GCS sử dụng công nghệ gấp đôi và được chế tạo từ các tấm thép mạ nhôm-kẽm. Được thiết kế với các lỗ bước mô-đun 25 mm (cấu hình K), khung có cấu trúc đơn giản và độ bền vượt trội. Được lắp ráp bằng các kết nối bu-lông ngang và dọc chính xác, toàn bộ khung không cần bảo trì trong suốt thời gian sử dụng.
2.Vỏ tủ được mạ điện và sơn tĩnh điện để tăng cường khả năng bảo vệ. Nắp trên của ngăn thanh cái ngang có thể tháo rời, tạo điều kiện thuận lợi cho việc lắp đặt thanh cái tại chỗ và giảm độ phức tạp khi vận hành.
3. Các vùng chức năng bên trong tủ được phân chia rõ ràng, chủ yếu bao gồm các ngăn đơn vị chức năng và các ngăn cáp. Mỗi bộ phận hoạt động độc lập với các chức năng riêng biệt, đảm bảo không gây nhiễu lẫn nhau giữa các bộ phận khác nhau.
4. Thanh cái ngang được gắn nằm ngang ở đáy tủ, cải thiện đáng kể khả năng chịu được ứng suất điện do dòng điện ngắn mạch gây ra.
5.Với cấu trúc dạng ngăn kéo, tủ có thể chứa tối đa 36 mạch điện, mỗi mạch có dòng điện định mức từ 400A trở xuống. Mạch ngăn kéo hỗ trợ chuyển đổi ba vị trí mà không ảnh hưởng đến mức bảo vệ của tủ.
6.Mỗi đơn vị chức năng có thể chứa tối đa 11 ngăn kéo kích thước đầy đủ hoặc 22 ngăn kéo cỡ nửa (1/2), cung cấp các tùy chọn cấu hình linh hoạt.
7.Drawers được trang bị năm vị trí hoạt động: Mở, Đóng, Kiểm tra, Trích xuất và Cách ly. Các chỉ báo âm thanh, hình ảnh và văn bản tương ứng cung cấp tín hiệu trạng thái rõ ràng để vận hành trực quan.

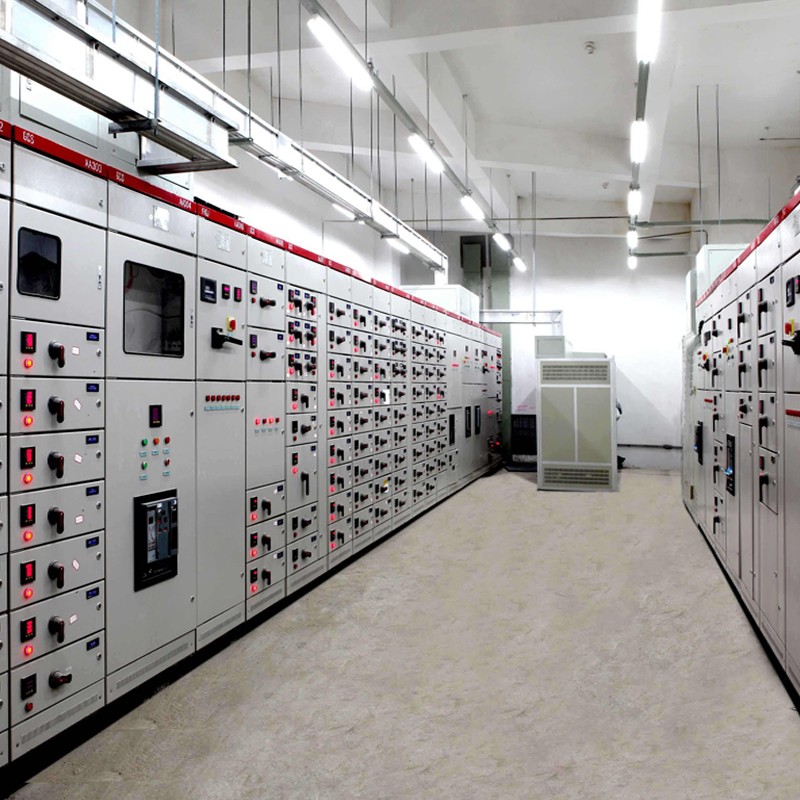

Thiết bị đóng cắt rút điện áp thấp GCS, được phát triển và cung cấp độc lập bởi Welcome (Wenzhou) Electric Co., Ltd., là bộ thiết bị hoàn chỉnh có hiệu suất cao được thiết kế riêng cho hệ thống phân phối điện hạ áp—một lựa chọn lý tưởng cho việc mua sắm kỹ thuật, kết nối dự án và mua sắm thiết bị số lượng lớn. Tích hợp cấu trúc mô-đun khoa học với hiệu suất điện đáng tin cậy, thiết bị đóng cắt này được mua và ứng dụng rộng rãi trong các tình huống quan trọng như nhà máy điện, nhà xưởng công nghiệp, tòa nhà cao tầng và khu phức hợp thương mại quy mô lớn, đóng vai trò là thiết bị cốt lõi để kiểm soát phân phối điện và phân bổ năng lượng chính xác.
Ưu điểm mua sắm cốt lõi của nó nằm ở thiết kế "có thể rút ra" tiên tiến: mỗi bộ phận chức năng (bao gồm cầu dao, công tắc tơ, v.v.) có thể dễ dàng rút hoặc lắp vào mà không làm gián đoạn hoạt động chung của hệ thống. Điều này giúp đơn giản hóa đáng kể quy trình bảo trì và sửa chữa sau mua sắm, giảm thiểu thời gian ngừng hoạt động của thiết bị và giảm hiệu quả chi phí vận hành và bảo trì tổng thể cho các bên mua sắm.
Trong quá trình sản xuất, Welcome (Ôn Châu) Electric Co., Ltd. tuân thủ các tiêu chuẩn kiểm soát chất lượng nghiêm ngặt, áp dụng vật liệu cách điện cao cấp và kỹ thuật sản xuất chính xác. Thiết bị đóng cắt được trang bị nhiều cơ chế bảo vệ an toàn toàn diện (bảo vệ ngắn mạch, bảo vệ quá tải, v.v.), cho phép thiết bị thích ứng ổn định với môi trường lưới điện phức tạp và đảm bảo hệ thống phân phối vận hành an toàn và liên tục—đáp ứng đầy đủ các yêu cầu về độ tin cậy cao của các dự án mua sắm. Ngoài ra, thiết kế mô-đun linh hoạt của nó hỗ trợ mở rộng theo yêu cầu, có thể đáp ứng chính xác nhu cầu mua sắm tùy chỉnh của các dự án khác nhau với công suất và chế độ kiểm soát khác nhau, nâng cao khả năng thích ứng và hiệu quả chi phí của việc mua sắm. Là thiết bị phân phối điện hạ thế an toàn, hiệu quả và tiết kiệm chi phí, nó đã trở thành một lựa chọn mua sắm đáng tin cậy trong lĩnh vực phân phối điện hạ áp hiện đại.
Thiết bị đóng cắt có thể rút ra điện áp thấp GCS này hoàn toàn tuân thủ các tiêu chuẩn liên quan của quốc tế và quốc gia như IEC60439-1, GB7251.1 "Thiết bị đóng cắt và điều khiển hoàn chỉnh có điện áp thấp" và GB/T 24274 "Thiết bị đóng cắt và điều khiển hoàn chỉnh có thể rút ra điện áp thấp", đảm bảo rằng các dự án mua sắm đáp ứng các yêu cầu tiêu chuẩn hóa và tuân thủ, đồng thời cung cấp sự đảm bảo chất lượng vững chắc cho các quyết định mua sắm.
Nhiệt độ môi trường xung quanh: Nhiệt độ không khí xung quanh không được vượt quá +40oC hoặc thấp hơn -5oC và nhiệt độ trung bình trong 24 giờ không được vượt quá +35oC. Đối với các dự án mua sắm liên quan đến việc sử dụng ngoài phạm vi nhiệt độ trên, thiết bị đóng cắt rút điện áp thấp GCS phải được vận hành ở công suất giảm để đảm bảo an toàn vận hành và ổn định hiệu suất.
Độ ẩm tương đối: Khi nhiệt độ môi trường tối đa đạt +40oC, độ ẩm tương đối không được vượt quá 50%. Độ ẩm cao hơn được cho phép ở nhiệt độ thấp hơn (ví dụ: độ ẩm tương đối 90% ở +20oC). Trong quá trình mua sắm và lắp đặt tiếp theo, phải xem xét đầy đủ các rủi ro ngưng tụ tiềm ẩn do thay đổi nhiệt độ đột ngột để tránh hỏng hóc thiết bị.
Độ cao: Độ cao của vị trí lắp đặt tiêu chuẩn không được vượt quá 2000m so với mực nước biển. Đối với các dự án mua sắm ở khu vực có độ cao trên 2000m, thiết bị phải được điều chỉnh mức sử dụng tương ứng và các yêu cầu liên quan phải được quy định rõ trong hợp đồng mua sắm.
Điều kiện địa điểm lắp đặt: Thiết bị đóng cắt phải được lắp đặt ở những vị trí không có nguy cơ cháy, rủi ro nổ, bụi nặng, ăn mòn hóa học và rung động hoặc va đập nghiêm trọng. Các bên mua sắm phải xác nhận rằng môi trường tại chỗ đáp ứng các yêu cầu trên trước khi giao hàng để đảm bảo tuổi thọ và độ tin cậy của thiết bị.
Đàm phán về môi trường đặc biệt: Nếu môi trường sử dụng thực tế của dự án mua sắm không đáp ứng được các yêu cầu nêu trên, bên mua phải nhanh chóng liên lạc và đàm phán với Công ty TNHH Điện Welcome (Ôn Châu) để xây dựng các giải pháp tùy chỉnh (chẳng hạn như nâng cấp vật liệu đặc biệt hoặc cải tiến kết cấu) để đảm bảo tuân thủ các nhu cầu vận hành dự án.
| Số seri | Dự án | tham số | |
| 1 | Điện áp cách điện định mức | 660V(1000V)/AC | |
| 2 | Điện áp hoạt động định mức | 380V(660V)/AC | |
| 3 | Mức quá điện áp | IV | |
| 4 | Mức độ ô nhiễm | 3 | |
| 5 | Tần số định mức | 50(60)Hz | |
| 6 | Điện áp chịu xung định mức | 8kV | |
| 7 | Xe buýt chính | Đánh giá hiện tại | Lên đến 4000A |
| Dòng điện chịu được thời gian ngắn định mức | Lên đến 80kA | ||
| Dòng điện chịu được đỉnh định mức | Lên tới 176kA | ||
| 8 | Xe buýt dọc | Đánh giá hiện tại | Lên đến 1000A |
| Dòng điện chịu được thời gian ngắn định mức | Lên đến 50kA | ||
| Dòng điện chịu được đỉnh định mức | Lên tới 105kA | ||
| 9 | Mức độ bảo vệ | IP30 đến IP54 | |
| 10 | Chiều cao thiết bị | 2200mm | |
| 11 | Chiều rộng thiết bị | 400,600,800,1000,1200mm | |
| 12 | Độ sâu thiết bị | 600,800,1000,1200mm | |
Lưu ý: Đối với giải pháp đi dây phía sau, nên sử dụng độ sâu tủ 1000mm.

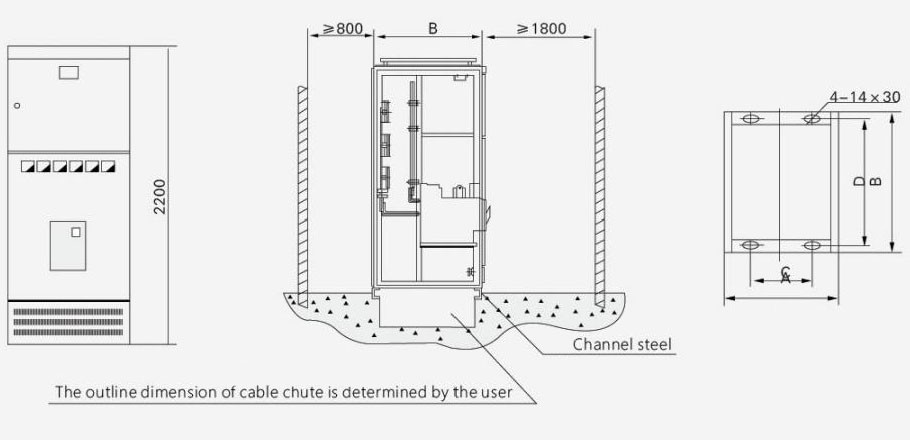

| Mã tủ phổ thông | A | B | C | D | Ghi chú |
| GCS-TG1010-4 | 1000 | 1000 | 850 | 956 | Tủ kết nối |
| GCS-TG0810-4 | 800 | 1000 | 650 | 956 | Tủ tiếp nhận |
| GCS-TG0808-4 | 800 | 800 | 650 | 756 | Tủ tiếp nhận |
| GCS-TG0608-4 | 600 | 800 | 450 | 756 | Tủ tiếp nhận |

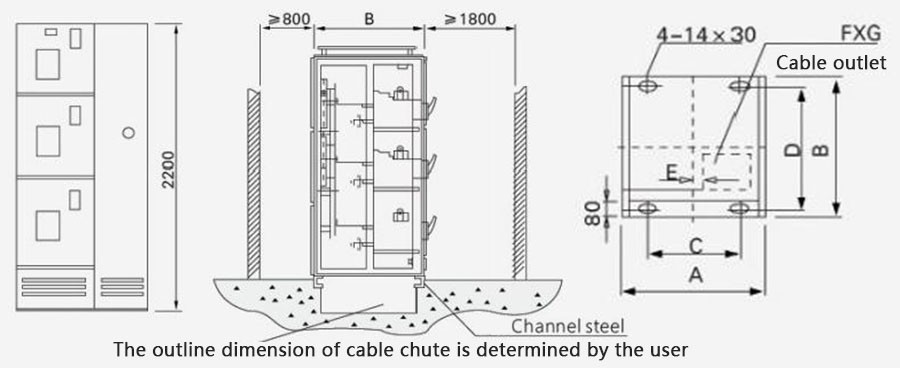

| Mã tủ phổ thông | A | B | C | D | E | FxG |
| GCS-TG1010-2 | 1000 | 1000 | 850 | 956 | 1000 | 400×400 |
| GCS-TG0810-2 | 800 | 1000 | 650 | 956 | 800 | 200×400 |
| GCS-TG1008-2 | 1000 | 800 | 850 | 756 | 1000 | 400×400 |
| GCS-TG0808-2 | 800 | 800 | 650 | 756 | 800 | 200×400 |

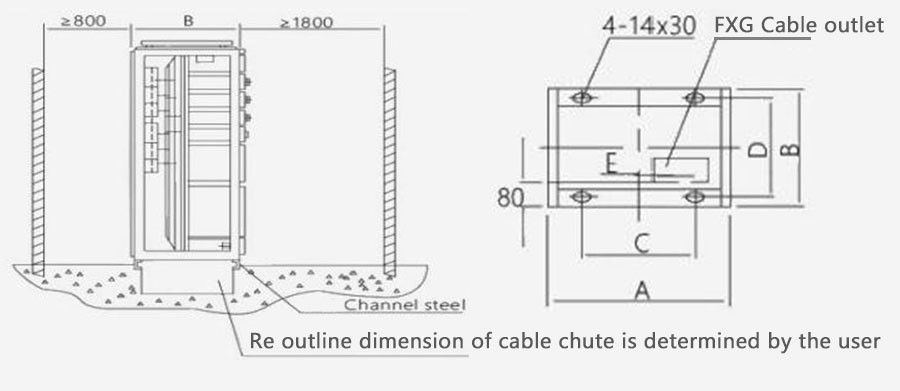

| Mã tủ phổ thông | A | B | C | D | E | FxG |
| GCS-TG1006-1 | 1000 | 600 | 850 | 556 | 60 | 400×350 |
| GCS-TG0806-1 | 800 | 600 | 650 | 556 | 160 | 200×350 |
